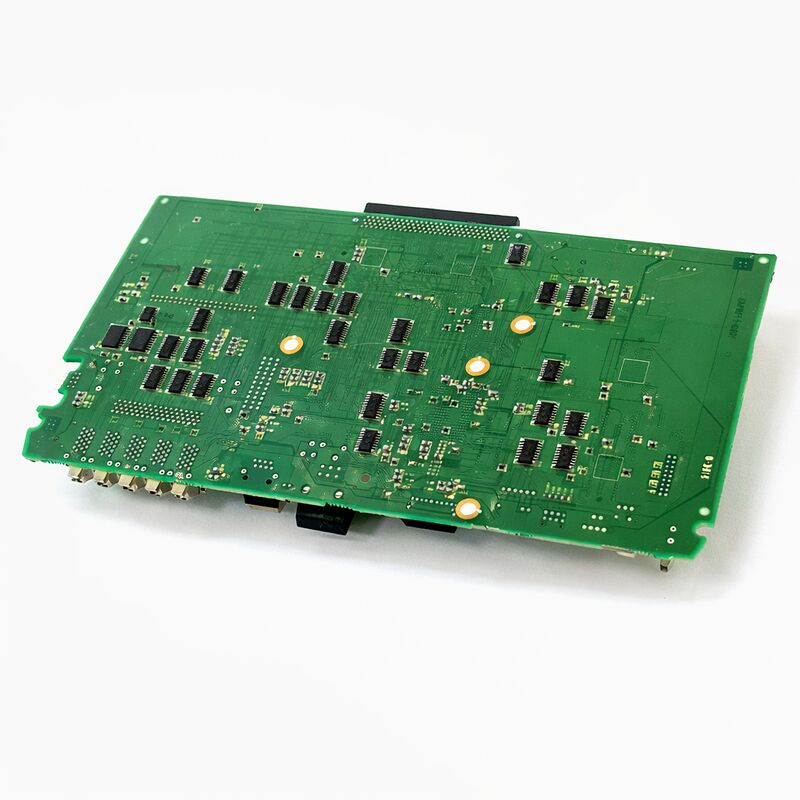

PeraturanFANUC A16B-3200-0522termasuk dalam keluarga PCB CPU utama A16B-3200 yang melayani generasi pengontrol CNC FANUC seri "A" ′′ generasi pertama yang membawa sebutan "i",yang diperkenalkan FANUC untuk membedakan, kontroler yang mampu arsitektur terbuka dari seri huruf sebelumnya (A, B, C) generasi.
Generasi "i" CNC tiba dengan kemampuan interpolasi diperluas, komunikasi FSSB servo, grafis terintegrasi,dan arsitektur siap jaringan yang menetapkan pola untuk desain CNC FANUC melalui dekade berikutnya.
Penghargaan "stand-alone" dalam deskripsi resmi papan mengidentifikasi konfigurasi fisik pengontrol.
Dalam seri i FANUC, generasi CNC yang sama ditawarkan dalam dua konfigurasi fisik: jenis LCD-mount,dimana papan prosesor CNC dipasang langsung di belakang layar LCD panel operator dalam unit terintegrasi yang kompak; dan tipe berdiri sendiri, di mana prosesor CNC menempati rak terpisah atau kandang yang terhubung ke unit tampilan LCD/MDI terpisah.
Konfigurasi mandiri digunakan ketika unit kontrol harus dipasang di lokasi yang jauh dari panel operator,ketika jumlah I/O yang diperlukan atau jumlah kartu pilihan melebihi apa yang cocok di belakang panel LCD, atau ketika desain mesin menempatkan elektronik kontrol dalam kabinet terpisah dari stasiun operator.
A16B-3200-0522 adalah papan induk di unit mandiri papan yang semua papan lain di rak mandiri berkomunikasi melalui, dan yang memproses semua fungsi kontrol CNC.
Hubungannya dengan panel operator adalah melalui kabel koneksi dari antarmuka tampilan unit berdiri sendiri ke panel LCD/MDI terpisah, daripada pemasangan mekanik langsung kembali ke panel.
| Parameter | Nilai |
|---|---|
| Generasi CNC | Seri i Model A (i-A) |
| Konfigurasi | Kontroler mandiri |
| Seri | A16B-3200 |
| Fungsi | CPU utama / master board |
| Data yang Dibutuhkan | Parameter dan program harus dimuat kembali setelah diganti |
| Status | Tersedia, diperbaharui, diuji |
| Asal usul | Jepang |
FANUC i-series "A" menandai generasi pertama platform CNC FANUC i-series, yang muncul dari akhir 1990-an.
Generasi i-A memberikan beberapa kemampuan yang tidak dimiliki seri C sebelumnya: FSSB servo komunikasi servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servopemrosesan encoder resolusi tinggi, tingkat pemrosesan blok yang lebih baik untuk pelaksanaan program yang lebih cepat, dan arsitektur tampilan yang mendukung simulasi jalur alat grafis di layar panel operator.
Untuk insinyur pemeliharaan, generasi i-A mewakili basis mesin yang dipasang yang cukup besar yang dibangun pada awal hingga pertengahan 2000-an dan terus beroperasi hingga saat ini.
Pemasok otomotif, produsen komponen aeroangkasa, dan perusahaan mesin presisi umum membangun sejumlah besar mesin bubut CNC, pusat mesin,dan mesin penggiling pada pengontrol i-A.
Mesin-mesin ini memiliki pola pemeliharaan yang mapan. Papan-papan yang sering gagal setelah 15~20 tahun layanan adalah yang sama di beberapa mesin.membuat A16B-3200-0522 menjadi item permintaan reguler di pasar suku cadang FANUC.
Konfigurasi mandiri, secara khusus, lebih disukai oleh pembuat mesin alat yang membutuhkan fleksibilitas untuk memasang unit kontrol CNC secara independen dari stasiun operator.
Ini termasuk pusat pemesinan lantai besar yang berdiri di mana konsol operator berada di lengan ayunan, pusat pemesinan horisontal dengan penukar palet di mana panel operator berada di tiang terpisah,dan mesin di mana panas lemari listrik membuatnya tidak praktis untuk memasang prosesor CNC di belakang layar.
Dalam konfigurasi CNC mandiri yang digunakan dengan A16B-3200-0522, sasis pengontrol berisi papan CPU utama, papan I/O, kartu antarmuka servo, catu daya,dan setiap papan opsi dalam struktur rakRack ini secara fisik terpisah dari unit tampilan LCD/MDI operator.
Sebuah kabel bundel menghubungkan dua unit yang membawa data tampilan ke layar dan MDI tekan dari keyboard kembali ke pengontrol.
A16B-3200-0522 berfungsi sebagai master rak: menjalankan perangkat lunak CNC, mengelola servo loop melalui FSSB, menjalankan tangga PMC, dan drive data tampilan ke panel LCD jarak jauh.
Desain sasis berdiri sendiri memungkinkan lebih banyak slot pilihan daripada konfigurasi LCD-mount ini penting untuk mesin yang membutuhkan beberapa papan I / O, kartu komunikasi tambahan (Ethernet, serial),atau kapasitas servo diperluas yang akan melimpah ruang di belakang panel LCD.
Ketika mengganti A16B-3200-0522, papan pengganti harus sesuai dengan versi perangkat lunak dan revisi perangkat keras yang dipasang di mesin tertentu.Versi perangkat lunak yang berbeda mendukung seri CNC yang berbeda (16i-A untuk pusat pemesinan multi-sumbu), 18i-A untuk pusat belokan dengan kemampuan beberapa jalur, 21i-A untuk konfigurasi yang lebih sederhana).
Versi perangkat lunak menentukan apa yang akan dilakukan papan saat dihidupkan dan harus sesuai dengan konfigurasi asli mesin.
Semua pengganti papan seri A16B-3200 memiliki persyaratan dasar yang sama: papan pengganti datang dengan memori kosong atau standar pabrik,dan semua data khusus mesin harus dipulihkan dari cadangan.
Urutan pengoperasian setelah penggantian papan mengikuti urutan ini:
Pertama, pastikan tegangan catu daya yang benar - tegangan di luar spesifikasi dapat merusak papan baru selama boot, yang akan memperburuk masalah daripada menyelesaikannya.
Kedua, muat perangkat lunak sistem CNC (konten FROM) jika papan pengganti belum memiliki versi perangkat lunak yang benar yang diinstal.
Ini dimuat dari kartu memori atau kemampuan internal sistem.
Ketiga, memuat semua parameter CNC dari cadangan pra-penggantian. ini harus diselesaikan sebelum gerakan sumbu yang dicoba parameter menentukan batas perjalanan sumbu, servo loop keuntungan,konfigurasi spindleMenggerakkan poros dengan parameter yang salah dapat menyebabkan kerusakan mesin.
Keempat, muat program tangga PMC dan parameter PMC.
Ini mengembalikan logika khusus mesin yang mengontrol semua fungsi kecuali gerakan sumbu.
Kelima, muat program bagian dan data alat dari cadangan.
Kembalikan mesin ke posisi awal dan verifikasi akurasi poros dengan pemotongan uji atau pengukuran sebelum dilepaskan ke produksi.
Q1: Apa yang membedakan konfigurasi stand-alone dari konfigurasi LCD-mount di tingkat papan utama?
Papan utama itu sendiri adalah perangkat keras yang sama dalam kedua konfigurasi untuk generasi CNC yang sama. Perbedaan adalah dalam desain sasis dan backplane.
Konfigurasi LCD-mount menggunakan backplane kompak yang dipasang langsung di belakang panel tampilan; konfigurasi mandiri menggunakan backplane rak yang lebih dalam dengan lebih banyak slot untuk papan pilihan.A16B-3200-0522 adalah papan utama yang digunakan dalam varian sasis mandiri.
Menginstal papan utama yang berdiri sendiri ke dalam sasis yang dipasang LCD (atau sebaliknya) secara mekanis dan listrik tidak kompatibel tanpa penggantian sasis yang lengkap.
P2: Mesin bekerja secara intermiten beberapa shift berjalan dengan sempurna, shift lain menunjukkan alarm acak.
Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, daripada sirkuit terpadu itu sendiri.
Kesalahan "joint dingin" ini berjalan dengan baik ketika papan berada pada suhu kamar, mengembangkan ketahanan karena ekspansi termal menekan sendi, dan mungkin secara sementara hilang saat mesin mendingin.Sebuah papan dengan kesalahan sendi dingin intermiten kadang-kadang dapat diperbaiki pada tingkat komponen dengan mengalir kembali atau mengganti sendi solder yang terkena, daripada membutuhkan penggantian papan lengkap.
Pusat perbaikan khusus FANUC dapat menilai hal ini.
T3: Bisakah A16B-3200-0522 bekerja dengan seri CNC 16i-A dan 18i-A, atau apakah itu spesifik seri?
Di dalam kelompok A16B-3200-05xx (seri mandiri i-A), akhiran nomor bagian yang berbeda biasanya menunjukkan papan yang terkait dengan konfigurasi seri CNC yang berbeda.-0521 dan -0522 dapat melayani subvarian spesifik yang berbeda dari generasi i-A.
Perangkat lunak yang diinstal di area FROM papan menentukan seri CNC yang dijalankan. perangkat keras papan adalah umum untuk keluarga, tetapi versi perangkat lunak harus sesuai dengan sistem yang diinstal asli.
Memasang papan dengan versi perangkat lunak yang salah menghasilkan struktur parameter yang salah dan konfigurasi servo dan spindle yang berpotensi tidak kompatibel.
T4: Setelah mengganti papan dan memuat semua parameter, spindle tidak akan merespon perintah kecepatan. Apa yang harus diperiksa?
Kegagalan spindle setelah pengisian ulang parameter hampir selalu masalah parameter daripada kesalahan perangkat keras dengan papan baru.
Penyebab umum termasuk: parameter tipe spindle (serial vs analog) ditetapkan tidak benar; parameter nomor seri spindle tidak sesuai dengan amplifier;atau format output perintah kecepatan salah untuk amplifier yang terhubung.
Periksa parameter yang berhubungan dengan spindle terhadap dokumentasi mesin asli, khususnya pilihan jenis spindle, parameter model amplifier spindle, dan rentang output perintah.
Jika spindle bekerja sebelum kegagalan papan dan parameter dimuat dengan benar dari cadangan mesin yang sama, masalah ini seharusnya tidak timbul kecuali cadangan tidak lengkap.
T5: Papan memiliki tanda revisi di atasnya (misalnya, /02A, /03A). Apakah akhiran revisi itu cukup penting ketika mencari pengganti?
PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, memperbaiki masalah manufaktur, atau mengakomodasi penggantian komponen.
Dalam kebanyakan kasus, revisi yang lebih baru kompatibel ke belakang dengan yang sebelumnya dan dapat digunakan sebagai pengganti.
Namun, revisi yang sangat awal dan revisi yang jauh lebih baru kadang-kadang memiliki persyaratan kompatibilitas perangkat lunak yang berbeda.lebih memilih revisi sama atau lebih baru dari apa yang awalnya diinstal.
Jika revisi tidak diketahui, seorang spesialis FANUC terkemuka dapat mengkonfirmasi kompatibilitas sebelum pengganti dikirim.
