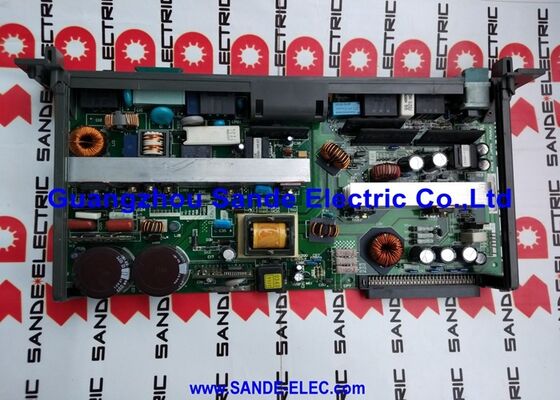

FANUC A16B-3200-0600 | R-30iA Main PCB — Papan Kontrol Utama untuk Pengontrol Robot FANUC R-J3iC dan R-30iA, Dual Ethernet, Asal Jepang

Gambaran Umum

Papan FANUC A16B-3200-0600 adalah papan utama untuk dua pengontrol robot industri FANUC yang paling banyak digunakan: R-J3iC dan R-30iA.

Pengontrol ini memberdayakan generasi robot FANUC — M-10i, M-20i, M-710i, R-2000i, dan banyak lagi — yang menjadi inti dari jalur pengelasan bodi otomotif, sel pengelasan busur, sistem penanganan, dan fasilitas pengecatan di seluruh dunia sepanjang tahun 2000-an dan 2010-an.

R-30iA khususnya adalah platform utama FANUC selama periode ini, dan basis terpasang mesin yang menjalankan pengontrol ini sangat besar.

Papan utama dalam pengontrol robot memainkan peran yang secara fundamental berbeda dari papan utama mesin perkakas CNC. Dalam CNC, papan utama berinteraksi terutama dengan penguat servo dan I/O mesin, mengeksekusi program NC yang menjelaskan jalur alat.

Dalam R-30iA, papan utama mengeksekusi perencanaan gerakan robot — menerjemahkan perintah tugas tingkat tinggi (gerakkan sambungan 1 ke sudut ini, posisikan TCP pada koordinat Kartesius ini, aktifkan pistol las, tunggu hasil sistem visi) menjadi lintasan sudut sambungan waktu nyata dan perintah servo untuk semua sumbu secara bersamaan.

Papan mengelola ini sambil juga menangani fungsi pemantauan keselamatan, tampilan pendant pengajaran, dan komunikasi dengan PLC sel serta periferal penginderaan visi atau gaya apa pun.

Port Ethernet ganda yang terpasang pada A16B-3200-0600 mencerminkan era R-30iA — generasi pengontrol robot FANUC ini menyaksikan dimulainya persyaratan konektivitas jaringan yang serius, dengan pembuat mesin dan pengguna akhir menginginkan robot untuk berpartisipasi dalam jaringan data untuk pemantauan jarak jauh, unggah/unduh program, dan pengumpulan data produksi.

Dua port Ethernet memungkinkan robot terhubung ke jaringan otomatisasi sambil secara bersamaan mempertahankan koneksi khusus ke PC pemrograman atau sistem visi, tanpa memerlukan kartu jaringan tambahan untuk konektivitas dasar.

Spesifikasi Utama

Program dan Data Konfigurasi — Apa yang Disimpan Papan

A16B-3200-0600 unik di antara komponen pengontrol robot karena menyimpan data paling penting dalam sistem.

Program robot, data penguasaan, konfigurasi sistem, penetapan I/O, koordinat alat (UTOOL), bingkai pengguna (UFRAME), pengaturan deteksi tabrakan, dan semua parameter sistem berada di area memori FROM dan SRAM papan.

Ini secara fundamental berbeda dari papan penguat servo, papan keselamatan, atau papan I/O, yang tidak berisi data spesifik sistem.

Data penguasaan mungkin yang paling penting: ini mendefinisikan posisi referensi absolut untuk setiap sambungan robot.

Tanpa data penguasaan, robot tidak dapat menentukan posisinya saat ini di ruang angkasa dan tidak dapat mengeksekusi gerakan terkalibrasi.

Jika data penguasaan hilang, robot harus dikuasai ulang menggunakan posisi referensi yang ditandai pada sumbu robot — prosedur yang mengharuskan robot diposisikan tepat pada posisi nol terkalibrasinya, yang harus ditandai pada robot saat pemasangan.

Data program mencakup semua program TP (Teach Pendant) yang berisi instruksi gerakan robot, titik jalan, dan perintah proses.

Ini mungkin berjumlah ratusan untuk sel robot yang kompleks. Jika data program hilang dan tidak ada cadangan, setiap program harus diajarkan ulang secara manual.

Implikasinya jelas: sebelum pekerjaan apa pun pada A16B-3200-0600, semua data robot harus dicadangkan ke perangkat memori USB, kartu memori, atau lokasi jaringan menggunakan fungsi pencadangan gambar robot. Pencadangan gambar lengkap menangkap semua data dalam satu operasi.

Pencadangan ini harus dilakukan tidak hanya sebelum pemeliharaan terjadwal, tetapi sebagai aktivitas terjadwal rutin — idealnya harian atau mingguan tergantung pada frekuensi perubahan program.

Arsitektur Pengontrol R-30iA — Bagaimana Papan Utama Cocok

Di dalam kabinet vertikal ringkas R-30iA, A16B-3200-0600 duduk di backplane-nya bersama dengan kartu anak apa pun yang dibutuhkan konfigurasi robot.

Robot 6-sumbu membutuhkan kartu kontrol sumbu yang mampu mengelola 6 sumbu (ditambah sumbu eksternal jika ada); robot yang lebih besar dengan sumbu eksternal membutuhkan kartu sumbu dengan jumlah lebih tinggi.

Modul FROM/SRAM pada papan utama menyimpan perangkat lunak robot, parameter sistem, dan data program.

Kartu CPU (jika dipasang terpisah) menyediakan sumber daya komputasi.

Penguat servo (seri A06B-6107 pada R-30iA) duduk di kabinet yang sama dan berkomunikasi dengan papan utama melalui FSSB (FANUC Serial Servo Bus) — bus serial serat optik yang sama yang digunakan di dunia CNC.

Dari perspektif papan utama, setiap sambungan robot dikelola melalui tautan FSSB ke penguat servo yang mengontrol motor servo sambungan tersebut.

Papan utama mengirimkan perintah posisi, menerima umpan balik posisi, dan menutup loop gerakan pada interval 125µs untuk semua sumbu secara bersamaan.

Pemilihan Backplane dan Konfigurasi Modul

A16B-3200-0600 menentukan bahwa ia membutuhkan backplane 2-slot atau 4-slot untuk pemasangan di sasis R-30iA.

Backplane menyediakan antarmuka konektor fisik antara papan utama dan catu daya serta bus internal pengontrol.

Saat mencari papan pengganti, mengonfirmasi backplane mana yang terpasang di pengontrol robot tertentu sangat penting — konfigurasi backplane menentukan susunan slot mana yang ada dan apakah papan akan terhubung secara fisik.

Berbagai opsi kartu anak yang "dapat dipasang secara horizontal ke papan utama" — opsi yang tepat tersedia tergantung pada spesifikasi pesanan asli robot.

Kartu-kartu ini termasuk opsi CPU (yang meningkatkan kecepatan pemrosesan untuk aplikasi yang membutuhkan perencanaan jalur lebih cepat), kartu kontrol sumbu (yang menentukan berapa banyak sumbu yang dikelola sistem), dan modul memori (yang menentukan berapa banyak memori program dan konfigurasi yang tersedia).

Saat mengganti papan utama, kartu anak asli dari papan yang rusak harus ditransfer ke papan pengganti, memastikan kecocokan konfigurasi tetap terjaga.

FAQ

Q1: Robot menunjukkan "SRVO-003 Servo init error" dan tidak dapat beroperasi. Apakah ini papan utama?

SRVO-003 adalah kegagalan inisialisasi servo — sistem servo robot tidak dapat diinisialisasi dengan benar selama startup.

Ini dapat berasal dari: penguat servo gagal membangun komunikasi FSSB dengan papan utama; penguat servo yang gagal untuk sumbu tertentu; parameter servo yang salah; atau dalam beberapa kasus, kesalahan papan utama yang memengaruhi sirkuit pemancar FSSB.

Periksa indikator penguat servo terlebih dahulu — setiap penguat sumbu harus menunjukkan pola LED tertentu selama inisialisasi.

Jika penguat tertentu menunjukkan LED kesalahan sementara yang lain diinisialisasi secara normal, kesalahan ada pada penguat tersebut atau motor yang terhubung dengannya. Jika semua penguat gagal diinisialisasi secara bersamaan dan kabel serta koneksi FSSB dipastikan baik, sirkuit FSSB papan utama menjadi dicurigai.

Q2: Setelah mengganti A16B-3200-0600 dan memuat cadangan, posisi penguasaan robot tampak salah. Apa penyebabnya?

Jika pemulihan data penguasaan disertakan dalam cadangan gambar dan dipulihkan dengan benar, posisi penguasaan seharusnya akurat.

Penyebab paling umum dari kesalahan penguasaan yang tampak setelah penggantian papan adalah: cadangan dibuat ketika robot tidak berada pada posisi kalibrasi sebenarnya (penguasaan telah bergeser atau dikoreksi setelah cadangan dibuat); cadangan dipulihkan secara tidak benar atau tidak lengkap; atau data penguasaan tidak disertakan dalam cakupan cadangan.

Verifikasi dengan memindahkan setiap sambungan ke posisi referensi yang ditandai dan memeriksa nilai saat ini terhadap hitungan yang diharapkan pada posisi tersebut. Perbedaan menunjukkan bahwa kalibrasi ulang penguasaan diperlukan.

Q3: Apakah mengganti A16B-3200-0600 memengaruhi sertifikasi kategori keselamatan robot (jika berlaku)?

Jika instalasi robot mencakup opsi keselamatan fungsional (FANUC DCS — Dual Check Safety) berdasarkan perangkat lunak yang berjalan pada papan ini, konfigurasi fungsi keselamatan (batas zona, batas kecepatan, kondisi berhenti) disertakan dalam data cadangan robot. Memulihkan cadangan seharusnya memulihkan konfigurasi ini.

Namun, setiap instalasi yang dinilai keselamatan yang telah melalui penilaian risiko formal dan validasi memerlukan validasi ulang setelah mengganti perangkat keras yang terkait dengan keselamatan.

Konsultasikan dokumentasi keselamatan untuk instalasi tertentu dan libatkan insinyur keselamatan yang bertanggung jawab sebelum mensertifikasi sistem kembali ke layanan.

Q4: Robot memiliki program KAREL FANUC yang menjalankan proses kompleks. Apakah ini disimpan di papan utama?

Ya. Program KAREL (program tingkat aplikasi yang dikompilasi yang ditulis dalam bahasa KAREL FANUC) disimpan di area FROM pengontrol — memori yang sama yang dikelola oleh A16B-3200-0600.

Program-program ini disertakan dalam cadangan gambar penuh.

Jika cadangan dibuat ketika program KAREL masih berlaku, program tersebut akan dipulihkan dari cadangan bersama dengan program TP dan data sistem.

Jika program diperbarui setelah cadangan terakhir, perubahan tersebut hilang dan harus diterapkan ulang dari lingkungan pengembangan.

Q5: Bisakah papan utama dari pengontrol R-30iA digunakan di pengontrol R-J3iC, atau apakah keduanya sama?

A16B-3200-0600 terdaftar sebagai kompatibel dengan pengontrol R-J3iC dan R-30iA — kedua generasi pengontrol ini berbagi perangkat keras papan utama.

R-30iA pada dasarnya adalah penerus R-J3iC, menggunakan perangkat keras yang sama atau terkait erat dengan perangkat lunak yang diperbarui.

Kompatibilitas papan pada tingkat perangkat keras antara kedua versi pengontrol ini memungkinkan A16B-3200-0600 untuk melayani keduanya.

Versi perangkat lunak dan registrasi pada papan harus sesuai untuk pengontrol dan model robot spesifik tempat ia dipasang — versi perangkat lunak FANUC untuk R-30iA dan R-J3iC mungkin berbeda, dan memasang versi perangkat lunak R-30iA di R-J3iC tanpa konfigurasi yang tepat dapat mengakibatkan masalah fungsionalitas.
