FANUC A16B-3200-0610 | Papan Atas Penggerak Servo 6-Sumbu — Untuk Penguat Servo A06B-6107, Kontroler Robot R-J3iC dan R-30iA, Antarmuka FSSB, Asal Jepang

Gambaran Umum

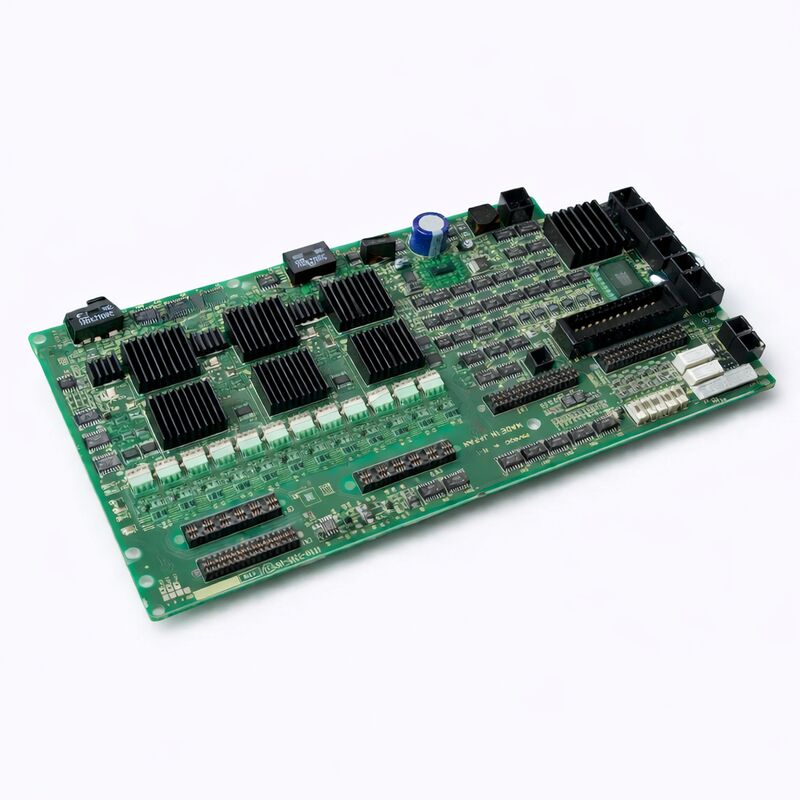

FANUC A16B-3200-0610 adalah lapisan kontrol kecerdasan dari A06B-6107 — penguat servo terintegrasi 6-sumbu FANUC untuk generasi robot R-J3iC dan R-30iA.

Di dalam selubung fisik penguat A06B-6107, dua jenis papan sirkuit beroperasi bersama: papan daya (A20B-2101-0224 dan A20B-2101-0234/0221/0230, tergantung pada varian seri H tertentu) yang menangani pensakelaran IGBT arus tinggi dan penyearahan bus DC, dan papan atas kontrol A16B-3200-0610 yang menyediakan semua kecerdasan digital — eksekusi algoritma servo, komunikasi FSSB, pemantauan kesalahan, dan diagnostik LED.

Nama "papan atas" secara fisik dan fungsional akurat: dalam tata letak fisik penguat A06B-6107, A16B-3200-0610 dipasang di atas papan daya, dapat diakses dari bagian depan unit penguat.

Pemasangan yang dapat diakses dari depan ini adalah fitur servis yang penting dalam desain penggerak robot FANUC — papan kontrol, yang merupakan komponen yang lebih sering diservis, dapat diakses tanpa membongkar penguat sepenuhnya atau mengganggu kabel bagian daya.

Memahami mengapa satu papan kontrol melayani keenam sumbu memerlukan pemahaman filosofi desain A06B-6107. Alih-alih menyediakan enam kartu penguat terpisah (satu per sambungan), FANUC merancang A06B-6107 sebagai unit terintegrasi di mana satu bagian daya berbagi bus DC yang diperbaiki di enam penggerak sumbu, dan satu papan kontrol mengelola loop arus dan komunikasi FSSB keenam sumbu secara bersamaan.

Integrasi ini mengurangi jejak penguat secara keseluruhan, menyederhanakan pengkabelan antara kabinet penggerak dan kontroler robot, serta memusatkan pemeliharaan ke sejumlah kecil komponen servis yang berbeda.

Spesifikasi Utama

A06B-6107 dalam Sistem Robot R-30iA — Konteks Arsitektur

Dalam kabinet kontroler R-30iA, penguat servo 6-sumbu A06B-6107 adalah komponen inti.

Bagian penggerak ringkas R-30iA dirancang agar pas di dalam selubung kontroler robot itu sendiri — tidak seperti generasi robot sebelumnya di mana unit penggerak adalah rak terpisah yang besar, desain terintegrasi R-30iA menempatkan penguat servo, PCB utama, papan keselamatan, dan catu daya semuanya dalam satu unit kontroler yang dapat dipasang di dekat atau di dasar robot.

Aliran sinyal dari program robot ke gerakan robot melewati A16B-3200-0610 sebagai berikut: CPU utama kontroler robot (A16B-3200-0600 atau varian terkait) mengirimkan perintah posisi sambungan dan perintah kecepatan untuk keenam sumbu melalui tautan serat optik FSSB.

A16B-3200-0610 menerima perintah ini, mendekodenya dari protokol serial FSSB, dan menghasilkan referensi arus yang sesuai untuk masing-masing dari enam loop kontrol arus sumbu. Secara bersamaan menerima umpan balik encoder dari enam motor servo sambungan melalui konektor umpan balik penguat servo, menutup loop kecepatan dan posisi untuk setiap sumbu, dan mengeluarkan sinyal drive gerbang PWM ke transistor IGBT papan daya yang benar-benar mengalihkan arus motor.

Seluruh siklus kontrol ini — penerimaan perintah, pemrosesan umpan balik, penutupan loop, output drive gerbang — berulang setiap 250µs (pada frekuensi PWM 4kHz) untuk keenam sumbu secara bersamaan. Prosesor papan kontrol menangani beban komputasi ini tanpa gangguan selama masa pakai robot, yang dalam aplikasi pengelasan dan penanganan tipikal dapat berjalan produksi tiga giliran selama 10–20 tahun.

FSSB — Mengapa Serat Optik untuk Komunikasi Servo Robot

Pilihan FSSB serat optik daripada kabel tembaga untuk komunikasi antara kontroler dan papan kontrol penguat servo disengaja dan signifikan.

Kabinet robot FANUC berisi sumber interferensi elektromagnetik yang substansial: transistor IGBT penguat servo yang beralih pada 4kHz dengan waktu naik yang cepat, pulsa pelepasan sirkuit regeneratif, dan pensakelaran relai 24VDC untuk I/O mesin.

Kabel sinyal tembaga apa pun yang berjalan di dekat sumber-sumber ini menangkap interferensi yang, pada resolusi waktu mikrodetik yang dibutuhkan oleh loop servo, dapat merusak data.

Kabel serat optik secara inheren kebal terhadap interferensi elektromagnetik — cahaya tidak mengalami kopling induktif dan crosstalk kapasitif yang sama yang mempengaruhi konduktor tembaga di lingkungan yang bising.

Kabel serat optik FSSB antara papan utama kontroler dan A16B-3200-0610 membawa data digital yang deterministik dan bebas kesalahan terlepas dari apa yang terjadi di bagian daya penguat servo hanya beberapa sentimeter jauhnya.

Inilah sebabnya mengapa kesalahan koneksi FSSB yang disebabkan oleh kabel serat optik yang rusak menghasilkan kode alarm FSSB yang segera dan konsisten daripada kesalahan servo yang tidak dapat dijelaskan secara intermiten.

Mendiagnosis Kesalahan A16B-3200-0610 vs Kesalahan Papan Daya

A06B-6107 berisi papan kontrol A16B-3200-0610 dan papan sirkuit daya. Ketika alarm sumbu robot terjadi, membedakan antara kesalahan papan kontrol dan kesalahan papan daya memerlukan pemahaman tentang tanda kegagalan setiap papan:

Kesalahan papan kontrol biasanya mempengaruhi beberapa sumbu secara bersamaan (karena satu papan mengontrol keenamnya) atau mempengaruhi seluruh komunikasi FSSB, muncul sebagai alarm servo semua sumbu saat startup daripada alarm sumbu tunggal selama operasi.

Susunan LED pada permukaan A16B-3200-0610 menampilkan kode alarm sistem ketika diagnostik mandiri papan mendeteksi kesalahan.

Kesalahan papan daya biasanya muncul sebagai alarm sumbu tunggal atau sumbu berpasangan (karena bagian daya terkadang diatur dalam konfigurasi berpasangan), seringkali dengan kode alarm yang menunjukkan arus berlebih, alarm IPM, atau kesalahan bus DC pada sumbu tertentu.

LED atau indikator spesifik papan untuk sumbu yang terpengaruh menunjukkan alarm.

Adanya beberapa alarm semua sumbu saat startup, dikombinasikan dengan kegagalan tautan FSSB untuk terhubung, sangat menunjuk ke A16B-3200-0610.

Alarm IPM sumbu tunggal selama gerakan tertentu (terutama yang melibatkan percepatan cepat dari sambungan yang sangat terbebani) menunjuk ke bagian daya.

FAQ

Q1: Bisakah papan kontrol A16B-3200-0610 diganti tanpa mengganti papan daya?

Ya. A16B-3200-0610 adalah papan yang berbeda secara fisik dari papan sirkuit daya di dalam penguat A06B-6107, dan kedua jenis tersebut dapat diganti secara independen. Dalam praktiknya, ketika papan kontrol gagal, papan daya biasanya diperiksa tetapi tidak diganti secara otomatis.

Sebaliknya, ketika papan daya gagal (misalnya, kegagalan modul IPM), papan kontrol A16B-3200-0610 biasanya dipertahankan kecuali kegagalan daya juga merusak papan kontrol melalui peristiwa tegangan.

Akses ke papan kontrol di A06B-6107 mengikuti prosedur pembongkaran pabrikan yang dijelaskan dalam manual pemeliharaan R-30iA.

Q2: Setelah mengganti A16B-3200-0610, apakah program robot dan data kalibrasi perlu dimuat ulang?

Papan kontrol A16B-3200-0610 tidak menyimpan program robot, data penguasaan, atau data konfigurasi — ini disimpan di papan utama kontroler robot (khususnya di modul SRAM dan FROM).

Mengganti papan kontrol penguat servo tidak mempengaruhi data apa pun yang disimpan di kontroler.

Namun, ketika robot dinyalakan setelah penggantian penguat, penguasaan robot (posisi referensi encoder absolut untuk setiap sambungan) harus diverifikasi — meskipun datanya sendiri tidak hilang, gangguan apa pun pada koneksi baterai encoder absolut selama servis penguat dapat mempengaruhi data penguasaan.

Konfirmasikan akurasi robot dengan program uji sebelum kembali ke produksi.

Q3: A06B-6107 menghasilkan alarm "SRVO-047 Kesalahan kecepatan motor servo" pada beberapa sumbu secara bersamaan. Apakah ini mengkonfirmasi kegagalan A16B-3200-0610?

SRVO-047 pada beberapa sumbu secara bersamaan konsisten dengan kegagalan komunikasi FSSB — papan utama kontroler tidak dapat menyinkronkan pertukaran data perintah kecepatan dengan papan kontrol penguat servo.

Alarm ini menunjuk ke koneksi FSSB (kabel serat optik, konektor), sirkuit penerima FSSB A16B-3200-0610, atau sirkuit pemancar FSSB papan utama kontroler.

Sebelum mengganti A16B-3200-0610, periksa dan bersihkan konektor kabel serat optik FSSB dan pastikan kabel tidak ditekuk pada radius yang lebih kecil dari radius tekukan minimum yang ditentukan.

 Kabel serat optik yang rusak lebih umum daripada papan yang rusak dan biayanya jauh lebih murah untuk diganti.

Q4: Berapa perkiraan masa pakai servis A16B-3200-0610 dalam robot pengelasan produksi?

Tidak ada jawaban tunggal — masa pakai sangat bergantung pada lingkungan operasi (suhu sekitar, tingkat kontaminasi, paparan getaran), kualitas pendinginan kabinet (pendinginan yang tidak memadai adalah akselerator paling umum dari penuaan komponen elektronik), dan apakah ada peristiwa tegangan (lonjakan daya, insiden pelepasan bus penguat) yang terjadi. Di lingkungan yang bersih dan terkontrol suhu dengan pendinginan kabinet yang memadai dan tanpa peristiwa daya, papan A16B-3200-0610 secara rutin beroperasi selama 15–20 tahun tanpa kegagalan.

Di lingkungan yang panas dan terkontaminasi dengan kualitas daya yang bervariasi, kegagalan pada usia 7–10 tahun tidak jarang terjadi.

Pemeliharaan preventif termasuk pembersihan kabinet, inspeksi kipas pendingin, dan penggantian kapasitor pada usia 10 tahun secara signifikan memperpanjang masa pakai komponen.

Q5: Bagaimana A16B-3200-0610 bersumber dengan benar untuk memastikan kompatibilitas dengan varian A06B-6107 tertentu?

Penguat servo A06B-6107 hadir dalam beberapa varian seri H (H001, H002, H007, dan lainnya), masing-masing dikonfigurasi untuk model robot yang berbeda dengan ukuran dan peringkat motor yang berbeda.

Papan kontrol A16B-3200-0610 adalah papan kontrol umum di seluruh varian ini, dengan variasi antar varian dibawa oleh spesifikasi papan sirkuit daya yang berbeda.

Nomor suku cadang A16B-3200-0610 sudah cukup untuk memesan papan kontrol yang benar — tidak diperlukan spesifikasi varian seri H tambahan untuk papan kontrol itu sendiri.

Konfirmasikan nomor suku cadang terhadap label pada papan yang terpasang sebelum memesan.
