1 PC Baru Fanuc A16B-3200-0612 Papan PCB A16B32000612 A16B-32OO-O612

FANUC A16B-3200-0612∙ 6-Axis Servo Drive Amplifier PCB ∙ Seri A16B-3200, Robot / CNC Servo Control Board, Bagian Spare Industrial, Asal Jepang

Gambaran umum

PeraturanFANUC A16B-3200-0612adalah servo drive amplifier PCB dalam seri FANUC A16B-3200 keluarga papan sirkuit cetak yang mencakup platform kontrol CNC dan robot FANUC dari akhir 1990-an hingga 2010-an.

Seri A16B-3200 luas: mencakup papan CPU utama, papan utama robot, PCB kontrol servo drive, dan papan antarmuka komunikasi di beberapa generasi produk FANUC.

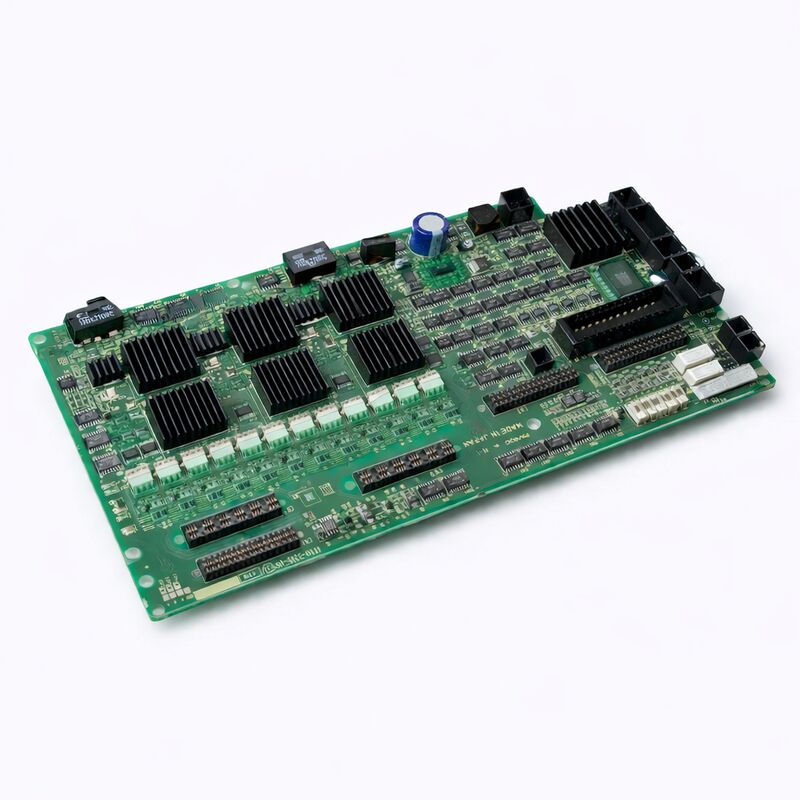

Identitas varian -0612 sebagai PCB penguat servo drive 6 sumbu dikonfirmasi oleh konstruksi fisiknya ¢ beberapa paket IC bertenaga tinggi dengan perakitan heatsink yang ditempatkan di seluruh papan,masing-masing bertanggung jawab untuk sinyal drive gerbang ke IGBT dari satu sumbu servo.

Dalam robot FANUC atau kabinet drive CNC multi-sumbu,elektronik kontrol servo duduk antara output perintah CNC / pengontrol robot dan tahap daya IGBT fisik yang memberikan arus ke servo motor.

A16B-3200-0612 menempati posisi perantara kritis ini ia menerima posisi sumbu dan perintah kecepatan dari robot atau CPU CNC, menjalankan perhitungan loop kontrol servo real-time,dan menghasilkan sinyal PWM yang menggerakkan semikonduktor daya.

Tanpa PCB kontrol servo fungsional, tidak ada gerakan sumbu yang mungkin, terlepas dari kesehatan motor, drive train mekanis, atau catu daya.

Pengontrol R-30iA Mate yang diidentifikasi A16B-3200-0612 adalah pengontrol robot kompak FANUC yang dirancang untuk robot yang lebih kecildan seri robot kompak terkait yang umum ditemukan dalam perakitan, penanganan material, pengelasan, dan aplikasi pick-and-place.

Faktor bentuk R-30iA Mate yang kompak mengintegrasikan catu daya, amplifier, dan kontrol elektronik dalam kabinet yang padat,membuat kelayakan layanan tingkat papan pendekatan pemeliharaan yang disukai daripada penggantian pengontrol penuh.

Spesifikasi Utama

Kontrol Servo Enam Poros Arsitektur di Balik Papan

PCB kontrol servo 6 sumbu menangani kontrol servo motor 6 sumbu secara serentak dan independen, 6 sendi lengan robot industri yang khas (J1 sampai J6).

Setiap sumbu membutuhkan loop kontrol sendiri yang dijalankan pada frekuensi pembawa PWM (biasanya 4 ¢ 8 kHz): membaca posisi enkoder gabungan, membandingkannya dengan posisi yang diperintahkan,menghitung referensi saat ini melalui kecepatan dan kesalahan posisi, dan output siklus kerja PWM yang sesuai untuk jembatan IGBT poros.

Semua enam loop dijalankan secara paralel, setiap siklus PWM, tanpa mengganggu satu sama lain.

Penurunan panas yang terlihat pada A16B-3200-0612 mencerminkan beban termal dari menjalankan enam sirkuit penggerak gerbang frekuensi tinggi secara bersamaan.

Gate drive IC disipasi daya proporsional dengan muatan gate dari IGBT yang mereka drive, gate drive tegangan, dan frekuensi switching.

Pada 6kHz PWM di enam sumbu, disipasi drive gerbang gabungan yang signifikan ¢ heatsinks memastikan IC gerbang drive tetap dalam suhu simpang maksimum mereka,mencegah drift termal yang dapat menurunkan kinerja servo atau menyebabkan kegagalan IC yang prematur.

Mengidentifikasi A16B-3200-0612 yang gagal

Ketika PCB penguat servo drive gagal di R-30iA Mate atau sistem serupa, pengontrol robot tidak dapat menetapkan status siap servo.

Gantung biasanya menampilkan alarm dalam kategori sistem servo kode alarm SRVO dalam terminologi robot FANUC yang menunjukkan komunikasi servo tingkat sumbu atau kesalahan drive.

Presentasi umum meliputi:

Alarm beberapa sumbu secara bersamaan:Karena A16B-3200-0612 menangani semua enam sumbu, kegagalan papan sering mempengaruhi semua sumbu secara bersamaan daripada hanya satu.atau masalah encoder daripada kegagalan papan.

Servo siap tidak dapat ditetapkan setelah siklus daya:Urutan inisialisasi drive, yang mencakup papan servo amplifier yang mengkonfirmasi catu daya dan sirkuit driver gerbang, gagal berulang kali meskipun tegangan catu daya yang jelas.

Kode alarm khusus:SRVO-047 (servo motor speed error) pada beberapa sumbu, atau servo alarm tipe komunikasi, dikombinasikan dengan tidak adanya kesalahan mekanik atau motor, menunjukkan PCB amplifier sebagai sumber kesalahan.

FAQ

T1: Dapatkah A16B-3200-0612 digunakan dalam sistem selain R-30iA Mate, dan bagaimana kompatibilitas dikonfirmasi?

A16B-3200-0612 diidentifikasi dalam pengontrol R-30iA Mate, tetapi seri A16B-3200 mencakup beberapa platform FANUC.Kompatibilitas dengan sistem tertentu membutuhkan pencocokan tata letak konektor papan, dimensi slot, dan protokol antarmuka ke sistem backplane target dan servo drive arsitektur.

Sebelum memesan untuk sistem yang berbeda dari R-30iA Mate, konfirmasi nomor bagian dari manual pemeliharaan pengontrol atau daftar suku cadang.

Memasang papan dengan pinout atau protokol yang tidak kompatibel dapat merusak papan dan sistem.

T2: Papan telah dikeluarkan dari mesin yang tidak digunakan dan tidak diuji secara terpisah.

Sebuah papan yang tidak diuji yang dikeluarkan dari sistem yang tidak digunakan mewakili tingkat kualitas yang tidak diketahui ∙ mungkin berfungsi sepenuhnya, atau mungkin telah gagal dari peristiwa yang sama yang membuat mesin tidak digunakan.

Sebelum dipasang di sistem produksi, papan harus diuji pada rig pengujian yang kompatibel jika memungkinkan, atau dipasang dengan kesadaran penuh bahwa power-up pertama secara efektif adalah uji lapangan.Memiliki rencana cadangan (papan cadangan lainnya), atau pusat perbaikan di standby) sebelum memasang papan yang tidak diuji dalam robot produksi meminimalkan risiko downtime.

T3: Alat atau rig pengujian apa yang diperlukan untuk memverifikasi A16B-3200-0612 sebelum pemasangan?

Pengujian yang tepat membutuhkan robot FANUC yang kompatibel atau rig pengujian pengontrol CNC ?? tipe pengontrol yang sama dengan papan yang dirancang untuk dengan catu daya servo amplifier fungsional,satu set servo motor (atau resistor beban) yang terhubung, dan kemampuan untuk menjalankan perintah gerakan robot.

Pusat perbaikan khusus FANUC memelihara rig uji coba tersebut khusus untuk verifikasi tingkat papan.

Tanpa rig yang kompatibel, pengujian fungsional pada mesin produksi target adalah satu-satunya pilihan, yang membawa risiko downtime yang diperpanjang jika papan pengganti juga rusak.

T4: Heat sinks pada tiga chip hilang dari papan. Apakah ini mempengaruhi fungsionalitas?

Hilangnya heat sinks pada gate drive IC meningkatkan risiko kegagalan termal selama operasi. Gate drive IC tanpa heat sinks dapat berjalan dalam spesifikasi pada siklus kerja rendah atau suhu lingkungan rendah,tapi dapat terlalu panas di bawah operasi frekuensi tinggi berkelanjutan di lingkungan kabinet yang hangat.

Sebelum pemasangan, sumur panas yang hilang harus diganti dengan senyawa termal yang sesuai dan perangkat keras sumur panas yang setara.

Ukuran paket IC dan disipasi daya menentukan spesifikasi heatsink yang benar ¢ periksa lembar data IC yang relevan untuk persyaratan ketahanan termal.

T5: Cadangan atau dokumentasi apa yang harus disiapkan dari mesin asli sebelum A16B-3200-0612 diganti?

Untuk sistem robot, backup: semua program robot (PROG screen ALL.TP backup), semua parameter sistem (file SYSVAR),data penguasaan (posisi referensi pengkodean gabungan penting untuk akurasi robot setelah penggantian papan), dan setiap data konfigurasi I/O.

Untuk sistem CNC, cadangan: semua parameter CNC, tangga PMC, dan program bagian.

PCB kontrol servo sendiri tidak menyimpan data ini (itu stateless dari perspektif data mesin), but the replacement procedure may require a servo reboot sequence that clears certain volatile servo states — all critical data should be externally backed up before beginning any board replacement in a production system.
