FANUC A17B-3300-0200 | Modul Servo Kecepatan Tinggi i Series 8-Sumbu — Seri 16i / 18i / 21i CNC, Asal Jepang

Nomor Suku Cadang: A17B-3300-0200

Produsen: FANUC Corporation (Jepang)

Tipe Produk: PCB Modul Servo Kecepatan Tinggi 8-Sumbu

Seri Papan: A17B-3300

Deskripsi: MODUL SERVO SERI i KECEPATAN TINGGI 8 SUMBU

Sistem yang Kompatibel: Kontrol CNC FANUC Seri 16i, 18i, 21i

Aplikasi: Kontrol servo multi-sumbu melalui antarmuka FSSB

Gambaran Umum

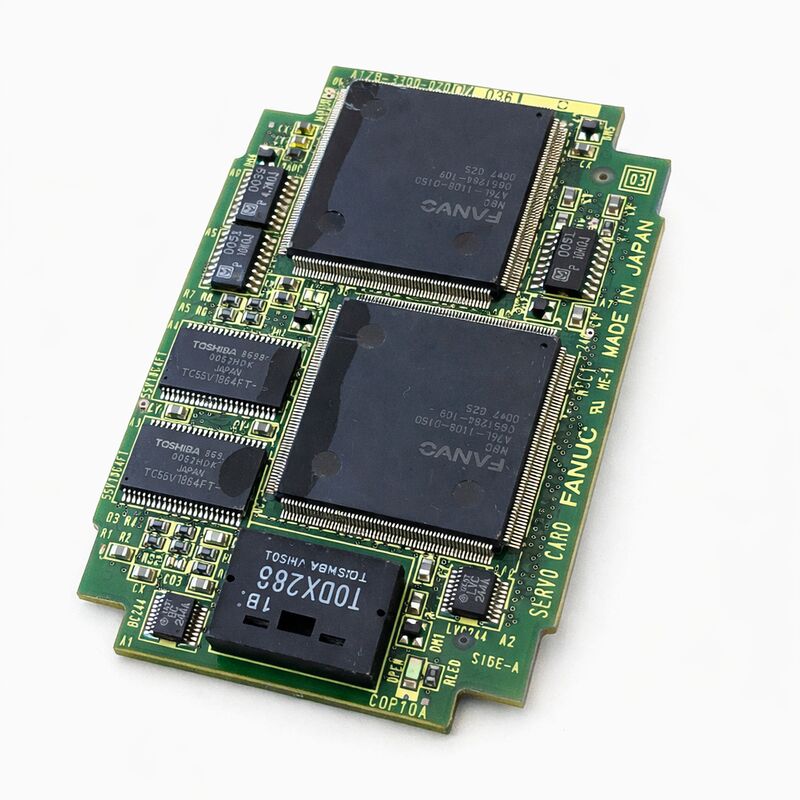

A17B-3300-0200 adalah modul servo kecepatan tinggi 8-sumbu untuk pengontrol CNC seri-i FANUC — khususnya platform Seri 16i, 18i, dan 21i.

Ini adalah PCB antarmuka servo plug-in yang duduk di papan CPU utama pengontrol dan mengelola komunikasi serial berkecepatan tinggi dengan modul penguat servo melalui antarmuka FSSB (Fiber-optic Servo Serial Bus) FANUC.

Hingga 8 sumbu servo menerima perintah posisi dan kecepatannya melalui papan ini, dan umpan balik encoder mereka juga kembali melaluinya.

Seri A17B-3300 mewakili generasi modul antarmuka servo yang dikembangkan untuk platform CNC seri-i — keluarga pengontrol FANUC yang sangat sukses yang menggerakkan berbagai pusat pemesinan, pusat pembubutan, dan mesin produksi multi-sumbu dari akhir 1990-an hingga 2000-an. Dalam seri ini, varian papan yang berbeda menyediakan jumlah sumbu dan tingkat kinerja yang berbeda.

A17B-3300-0200 menyediakan 8 sumbu pada spesifikasi kecepatan tinggi — tingkatan kinerja yang lebih tinggi yang dirancang untuk mesin yang membutuhkan laju pembaruan servo yang lebih cepat untuk aplikasi pemesinan berkecepatan tinggi atau akurasi tinggi yang menuntut.

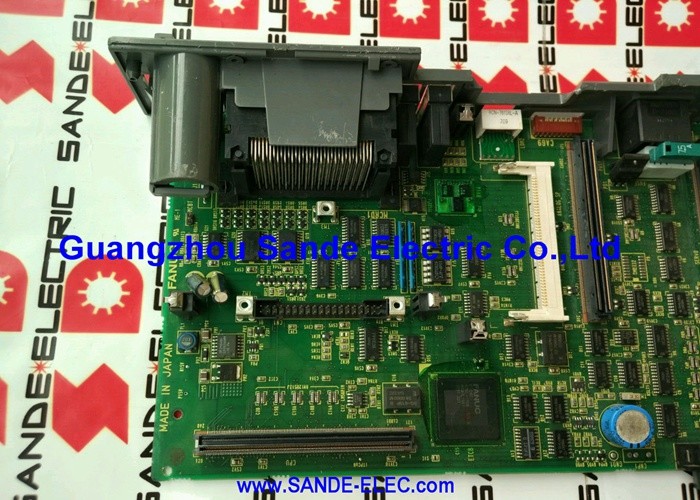

Papan ini ditemukan dalam rakitan bersama dengan papan CPU utama (seperti A16B-3200-0330) dan modul PMC (seperti A20B-3300-0085) yang bersama-sama membentuk kecerdasan pengontrol CNC yang lengkap.

Komponen-komponen ini bekerja sebagai satu set terkoordinasi — papan CPU menangani pemrosesan keseluruhan, papan PMC menjalankan logika tangga mesin, dan A17B-3300-0200 mengelola komunikasi servo waktu nyata yang menjaga sumbu bergerak dengan presisi.

Spesifikasi Utama

Antarmuka FSSB — Komunikasi Servo Optik Kecepatan Tinggi

FSSB adalah tulang punggung komunikasi antara pengontrol CNC seri-i dan modul penguat servonya. FSSB menggantikan antarmuka servo berbasis PWM generasi CNC pra-seri-i dengan bus serial optik berkecepatan tinggi — arsitektur yang secara fundamental berbeda yang mengirimkan perintah posisi dan menerima umpan balik sebagai paket data serial melalui kabel serat optik daripada sebagai sinyal analog atau digital paralel.

Keunggulan FSSB dibandingkan pendahulunya sangat besar. Serat optik kebal terhadap interferensi elektromagnetik — kabel motor kabinet mesin, kumparan relai, dan sakelar daya tidak dapat menimbulkan kebisingan ke jalur sinyal optik.

Protokol serial memusatkan semua data sumbu ke dalam satu bus berkecepatan tinggi daripada memerlukan kabel sinyal terpisah untuk setiap sumbu, menyederhanakan pengkabelan terutama pada mesin dengan jumlah sumbu tinggi.

Dan sifat digital komunikasi membuat pembaruan servo lebih deterministik — perintah setiap sumbu tiba pada waktu yang tepat dalam siklus servo.

A17B-3300-0200 adalah ujung FSSB di sisi pengontrol.

Ini berisi logika komunikasi FSSB yang memformat perintah posisi dari interpolasi pengontrol menjadi paket data FSSB, mengirimkannya melalui tautan optik ke modul penguat servo, dan menerima data umpan balik penguat.

Perangkat lunak servo pengontrol tidak pernah berurusan langsung dengan komunikasi FSSB — A17B-3300-0200 menangani lapisan itu sepenuhnya.

Spesifikasi Kecepatan Tinggi — Apa Artinya dalam Praktik

Penunjukan "kecepatan tinggi" dalam deskripsi A17B-3300-0200 mengacu pada laju pembaruan servo. Modul servo kecepatan standar memperbarui perintah posisi ke setiap sumbu pada laju yang ditentukan oleh siklus interpolasi CNC dasar.

Modul kecepatan tinggi memperbarui pada laju yang lebih tinggi — perintah posisi servo disegarkan lebih sering per detik.

Untuk sebagian besar aplikasi pemesinan, perbedaannya tidak terlihat — servo dapat mengikuti lintasan yang diperintahkan secara akurat pada kedua laju pembaruan.

Tetapi untuk aplikasi yang melibatkan kontur kecepatan tinggi, suku cadang berukuran kecil dengan akurasi tinggi, atau pemesinan simultan multi-sumbu di mana sinkronisasi sumbu sangat penting, laju pembaruan yang lebih tinggi memberikan sinkronisasi yang lebih ketat antar sumbu dan kesalahan pelacakan sisa yang lebih rendah dalam kondisi dinamis.

Mesin yang ditentukan dengan servo kecepatan tinggi dari instalasi asli memerlukan modul servo kecepatan tinggi untuk pengoperasian yang benar.

Perangkat lunak pengontrol mengharapkan siklus pembaruan yang lebih tinggi dan parameter kinerja servo (gain, nilai feedforward) disetel ke loop kecepatan tinggi. Memasang papan kecepatan standar pada mesin yang dikonfigurasi untuk kecepatan tinggi akan menghasilkan perilaku servo yang salah.

Seri A17B-3300 dalam Arsitektur Seri-i

Seri A17B-3300 mencakup keluarga modul antarmuka servo untuk generasi CNC seri-i. Anggota keluarga yang berbeda menyediakan jumlah sumbu yang berbeda — -0100 dan -0101 menyediakan 8 sumbu, -0200 juga menyediakan 8 sumbu pada spesifikasi kecepatan tinggi, -0201 menyediakan 6 sumbu pada kecepatan tinggi, dan varian lebih lanjut mencakup kombinasi lain.

Papan yang tepat untuk mesin tertentu tergantung pada jumlah sumbu yang dikontrol dan spesifikasi kecepatan, keduanya dicatat dalam dokumentasi konfigurasi perangkat keras mesin.

Karena papan ini adalah modul plug-in pada papan CPU utama, kesalahan papan menghasilkan alarm komunikasi servo untuk semua sumbu yang dilayani oleh papan secara bersamaan.

Kesalahan yang hanya memengaruhi beberapa sumbu lebih mungkin terjadi pada penguat servo atau kabel umpan balik untuk sumbu spesifik tersebut daripada pada A17B-3300-0200.

FAQ

Q1: Semua 8 sumbu pada mesin menunjukkan alarm komunikasi FSSB saat dinyalakan. Penguat servo dan kabel serat optik telah diperiksa dan tampak tidak rusak. Mungkinkah ini A17B-3300-0200?

Alarm FSSB simultan pada semua sumbu dengan penguat dan kabel serat yang dipastikan baik menunjukkan papan modul servo sebagai titik kegagalan umum. Semua 8 saluran sumbu berbagi logika komunikasi FSSB A17B-3300-0200.

Kesalahan pada sirkuit bersama ini memengaruhi semua saluran secara setara. Pasang kembali papan pada papan CPU utama dan periksa kontak konektor papan.

Jika pemasangan kembali tidak menghilangkan alarm, penggantian papan adalah langkah selanjutnya yang tepat.

Q2: Hanya 3 dari 8 sumbu yang menunjukkan alarm FSSB. 5 lainnya normal. Apakah ini A17B-3300-0200 atau penguat servo?

Alarm FSSB parsial-sumbu di mana beberapa sumbu normal dan yang lain tidak biasanya menunjukkan kesalahan pada unit penguat servo sumbu yang terpengaruh atau kabel serat optik daripada papan modul servo.

Papan memproses semua 8 sumbu melalui logika bersama — kesalahan papan biasanya memengaruhi semua sumbu. Periksa konektor dan kabel serat optik untuk 3 sumbu yang terpengaruh.

Periksa kode alarm penguat servo untuk sumbu tersebut secara khusus.

Q3: A17B-3300-0200 dijelaskan sebagai papan kecepatan tinggi. Bisakah diganti dengan varian kecepatan standar jika versi kecepatan tinggi tidak tersedia?

Substitusi ini tidak disarankan tanpa memverifikasi kompatibilitas. Konfigurasi perangkat lunak servo pengontrol CNC dan penyetelan parameter servo mungkin spesifik untuk operasi kecepatan tinggi.

Memasang papan kecepatan standar pada sistem yang dikonfigurasi kecepatan tinggi dapat menyebabkan penurunan kinerja servo, kesalahan pelacakan yang salah, atau alarm sistem.

Konfirmasikan konfigurasi perangkat lunak servo pengontrol sebelum mencoba substitusi lintas kecepatan apa pun.

Q4: Setelah mengganti A17B-3300-0200, kinerja servo tampak normal tetapi satu sumbu sesekali menunjukkan lonjakan kesalahan posisi singkat selama gerakan cepat. Penguat dan motor dipastikan baik. Apa yang harus diselidiki?

Lonjakan kesalahan posisi sesekali pada gerakan cepat setelah penggantian papan mungkin menunjukkan koneksi serat optik yang marjinal pada port FSSB papan baru.

Konektor serat harus terpasang sepenuhnya dan bersih.

Bahkan sedikit kontaminasi pada permukaan serat optik atau konektor yang tidak terpasang sepenuhnya dapat menyebabkan kesalahan data sesekali pada FSSB yang muncul sebagai gangguan posisi singkat. Bersihkan permukaan konektor serat dan pastikan pemasangan penuh sebelum menyelidiki lebih lanjut.

Q5: A17B-3300-0200 dikaitkan dengan seri 16i, 18i, dan 21i. Apakah juga berfungsi di pengontrol seri 0i?

Pengontrol seri 0i menggunakan arsitektur fisik dan listrik yang berbeda dari keluarga 16i/18i/21i. Format papan modul servo, antarmuka bus, dan spesifikasi listrik berbeda.

A17B-3300-0200 dirancang untuk arsitektur platform 16i/18i/21i dan tidak kompatibel dengan pengontrol seri 0i, yang menggunakan spesifikasi papan modul servo mereka sendiri.
