Nomor Suku Cadang: A20B-1004-0730
Produsen: FANUC Corporation (Jepang)
Tipe Produk: Papan Daya Amplifikasi Spindel (Kartu Daya)
Seri Papan: A20B-1004
Unit Penggerak yang Kompatibel: Unit Servo Spindel AC FANUC Seri A06B-6064
Motor yang Kompatibel: Model spindel 6S, 8P, 12P (perangkat lunak 9A50)

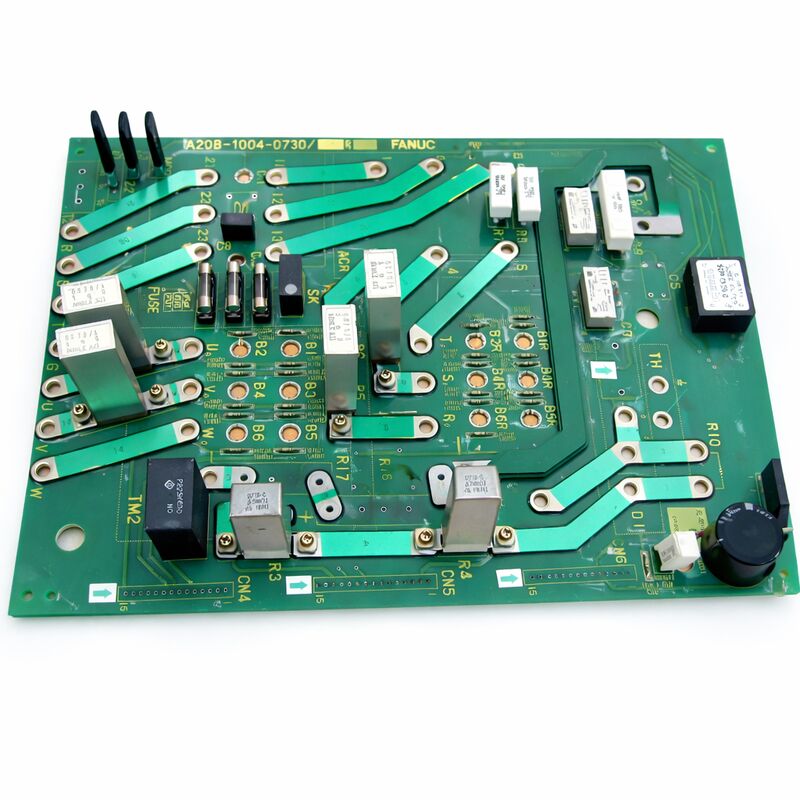

A20B-1004-0730 adalah papan daya — juga disebut kartu daya — untuk unit servo spindel AC seri A06B-6064 dari FANUC.
6064 adalah salah satu platform amplifikasi spindel AC FANUC yang sudah mapan, banyak digunakan di pusat permesinan CNC dan pusat permesinan yang dilengkapi dengan motor spindel FANUC dalam kelas output 6S, 8P, dan 12P.
Dalam unit penggerak spindel yang lengkap, papan daya adalah komponen yang berinteraksi antara elektronik kontrol dan transistor daya — ia membawa sinyal gate drive yang mengalihkan transistor output IGBT, dan ia memproses sinyal umpan balik arus yang digunakan papan kontrol untuk mengatur arus motor spindel.
Unit penggerak A06B-6064 adalah rakitan yang dapat diservis di lapangan.
Ini berisi beberapa papan: papan kontrol utama, kartu kontrol tambahan, dan papan daya ini. Ketika amplifikasi spindel mengalami kegagalan, mengidentifikasi papan mana di dalam unit yang rusak memungkinkan penggantian yang ditargetkan daripada penggantian unit penggerak lengkap.
A20B-1004-0730 adalah papan tahap daya — komponen yang paling dekat dengan sirkuit switching berdaya tinggi.
Papan daya dipasang di dalam rumah amplifikasi spindel. Ia terhubung ke modul transistor IGBT pada heatsink, sirkuit pengukuran tegangan bus, dan elemen penginderaan arus.
Tugasnya adalah mengambil sinyal kontrol berdaya rendah dari papan kontrol dan menerjemahkannya ke tingkat gate drive yang diperlukan untuk mengalihkan transistor output arus tinggi yang memberi daya pada motor spindel.
| Parameter | Nilai |
|---|---|
| Nomor Suku Cadang | A20B-1004-0730 |
| Produsen | FANUC Corporation |
| Tipe Produk | Papan Daya Amplifikasi Spindel |
| Seri Papan | A20B-1004 |
| Unit Penggerak yang Kompatibel | Unit Servo Spindel AC FANUC A06B-6064 |
| Motor yang Kompatibel | Model spindel 6S, 8P, 12P |
| Kompatibilitas Perangkat Lunak | Perangkat lunak spindel seri 9A50 |
| Asal | Jepang |
| Suhu Operasi | 0 – 55°C (saat terpasang di unit penggerak) |
| Suhu Penyimpanan | −20 – 55°C |
| Kondisi Tersedia | Baru (sisa stok) / Diperbaharui / Diperbaiki |
Unit penggerak spindel seri 6064 FANUC adalah penggerak inverter AC tiga fasa yang dirancang untuk memberi daya pada motor spindel AC FANUC. Penggerak mengubah pasokan AC tiga fasa yang masuk menjadi DC, kemudian merekonstruksi AC frekuensi variabel, tegangan variabel untuk mengontrol motor.
Transistor daya (IGBT) yang melakukan rekonstruksi AC dipasang pada heatsink dan merupakan elemen berdaya tertinggi dalam penggerak.
Papan daya A20B-1004-0730 menempati lapisan antara elektronik kontrol dan transistor daya ini.
Papan kontrol menghasilkan sinyal kontrol PWM yang menentukan bagaimana dan kapan setiap transistor output harus beralih.
Sinyal-sinyal ini berada pada tingkat logika — terlalu rendah dalam tegangan dan terlalu lemah dalam arus untuk langsung menggerakkan gate IGBT.
Papan daya berisi sirkuit gate driver yang memperkuat sinyal kontrol ini ke tingkat yang dibutuhkan IGBT.
Ini juga berisi sirkuit bootstrap dan penggeser level yang diperlukan untuk menggerakkan transistor sisi atas di setiap kaki fasa.
Selain itu, papan daya memproses sinyal umpan balik arus dari sensor arus penggerak.
Sinyal-sinyal ini mewakili arus fasa motor yang sebenarnya. Papan daya mengkondisikan sinyal-sinyal ini dan meneruskannya kembali ke papan kontrol, yang menggunakannya untuk menutup loop kontrol arus.
Seri A06B-6064 mencakup unit penggerak yang cocok dengan model motor spindel FANUC tertentu.
Papan daya A20B-1004-0730 digunakan dalam varian penggerak yang kompatibel dengan model motor spindel 6S, 8P, dan 12P. Penunjukan ini mengacu pada kelas daya dan kecepatan motor dalam jangkauan motor spindel AC FANUC.
Motor 6S, 8P, dan 12P mewakili jangkauan dari aplikasi spindel berdaya sedang hingga berdaya tinggi.
6S adalah motor kelas 6-output, cocok untuk pusat permesinan dan pusat perputaran yang lebih kecil dengan kebutuhan daya spindel sedang.
12P mewakili kelas motor yang lebih besar dengan output daya berkelanjutan yang lebih tinggi, digunakan dalam aplikasi pemotongan yang lebih berat.
Papan daya harus sesuai dengan arus penggerak unit yang dinilai.
Papan daya dari unit berperingkat lebih rendah yang dipasang di unit berperingkat lebih tinggi akan kelebihan beban selama operasi normal.
Selalu konfirmasikan nomor pemesanan lengkap unit penggerak sebelum mencari papan daya pengganti.
Kegagalan papan daya pada penggerak spindel cenderung menghasilkan pola alarm tertentu. Kegagalan gate driver menyebabkan satu atau lebih fasa output tidak ada atau terdistorsi — motor menerima arus yang tidak seimbang, terlalu panas, dan penggerak beralarm pada arus berlebih atau kehilangan fasa.
Gate driver yang rusak untuk posisi transistor tertentu menghasilkan pola yang dapat dikenali pada osiloskop: bentuk gelombang arus output fasa yang terpengaruh terdistorsi atau tidak ada.
Kegagalan sirkuit pengukuran arus menghasilkan umpan balik arus yang salah.
Papan kontrol menerima data arus yang salah dan memerintahkan arus motor yang salah, atau alarm arus berlebih yang terukur terpicu tanpa peristiwa arus berlebih yang sebenarnya.
Kegagalan sirkuit pengukuran tegangan bus menghasilkan pembacaan tegangan bus DC yang salah.
Penggerak dapat beralarm pada alarm tegangan berlebih atau tegangan rendah yang tidak sesuai dengan tegangan bus yang sebenarnya.
Q1: Penggerak spindel menunjukkan alarm arus berlebih pada setiap upaya untuk mempercepat spindel, tetapi motor tidak menunjukkan tanda-tanda kelebihan beban. Papan kontrol teruji baik. Apakah papan daya kemungkinan yang rusak?
Alarm arus berlebih tanpa kelebihan beban motor yang sebenarnya, dan dengan papan kontrol terkonfirmasi baik, menunjukkan sirkuit pengukuran arus papan daya.
Antarmuka sensor arus yang rusak atau IC pengukuran pada papan daya menghasilkan pembacaan arus berlebih palsu yang memicu alarm saat akselerasi.
Uji sinyal umpan balik arus pada konektor output papan daya selama akselerasi spindel beban rendah yang lambat — jika arus yang terukur tidak sesuai dengan beban motor yang sebenarnya, sirkuit pengukuran papan daya telah rusak.
Q2: Motor spindel berjalan tetapi menghasilkan lebih banyak getaran dan kebisingan daripada biasanya, dan motor menjadi panas. Satu fasa arus output terlihat terdistorsi pada osiloskop. Apakah ini papan daya?
Arus output yang terdistorsi dengan pemanasan dan getaran motor yang terkait adalah tanda klasik kegagalan gate driver pada satu posisi transistor output. Transistor yang terpengaruh tidak beralih dengan benar — ia mungkin sebagian menyala, menyebabkan arus tembus, atau sebagian mati, meninggalkan satu fasa berkurang.
Gate driver papan daya untuk fasa yang terpengaruh kemungkinan telah rusak. Ganti papan daya dan uji kembali dengan osiloskop pada ketiga fasa output.
Q3: Penggerak sebelumnya telah diperbaiki. Papan daya diganti pada saat itu. Penggerak sekarang memiliki kegagalan serupa. Apakah papan daya pengganti rusak, atau adakah penyebab utama?
Kegagalan papan daya berulang setelah penggantian sebelumnya menunjukkan penyebab utama yang merusak kedua papan.
Penyebab utama yang umum termasuk tegangan berlebih bus DC dari sirkuit pengereman regeneratif yang rusak, masalah tegangan suplai gate driver, atau beban berlebih arus tinggi yang berkelanjutan dari masalah mekanis pada spindel atau motor spindel.
Selidiki penyebab utama sebelum memasang papan pengganti lain — tanpa mengatasi penyebab utama, papan baru kemungkinan akan rusak dengan cara yang sama.
Q4: Spindel berjalan normal pada kecepatan rendah dan sedang tetapi beralarm arus berlebih hanya pada kecepatan tinggi. Beban tampaknya tidak berlebihan. Apa pada papan daya yang dapat menyebabkan ini?
Alarm arus berlebih hanya pada kecepatan tinggi tanpa kelebihan beban beban yang tampak sering menunjukkan masalah termal pada sirkuit gate drive papan daya. Pada kecepatan tinggi, frekuensi switching sama tetapi kerugian pada gate driver dan disipasi termalnya lebih tinggi.
Gate driver yang marjinal tetapi fungsional pada tingkat daya yang lebih rendah rusak di bawah tekanan termal operasi kecepatan tinggi yang berkelanjutan.
Periksa aliran udara pendingin ke unit penggerak dan kondisi heatsink. Jika pendinginan memadai dan kegagalan tetap ada, bagian gate driver papan daya telah menua melebihi margin termalnya.
Q5: Apakah perlu menyetel ulang spindel setelah mengganti papan daya A20B-1004-0730?
Parameter kontrol spindel — konstanta motor, penguatan arus, pengaturan regulator kecepatan — disimpan di papan kontrol penggerak dan di parameter spindel CNC, bukan di papan daya.
Penggantian papan daya tidak memerlukan penyetelan ulang kecuali papan pengganti memiliki revisi perangkat keras yang berbeda yang memerlukan pembaruan perangkat lunak.
Konfirmasikan tingkat revisi papan pengganti cocok dengan yang asli, lakukan uji coba setelah penggantian, dan verifikasi bahwa perilaku kecepatan dan beban spindel sesuai dengan spesifikasi mesin.
