Penggunaan FANUC A20B-1005-0110 A20B10050110 A2OB-1OO5-O11O

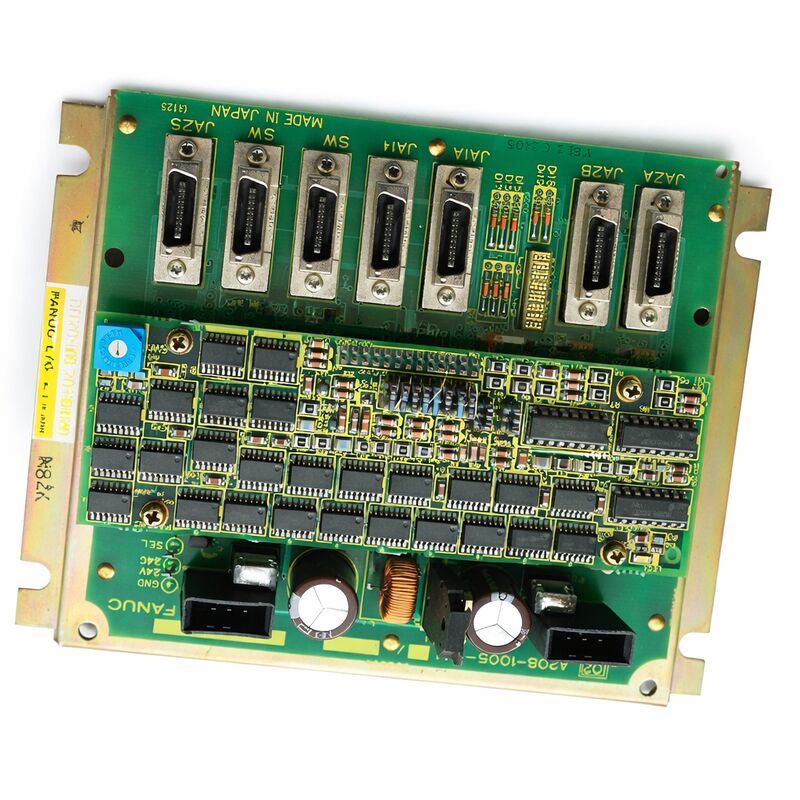

FANUC A20B-1005-0110 DPD/MDI Video Switcher PCB

Beberapa papan FANUC mudah didefinisikan oleh tempat mereka berada di mesin: daya, gerak, memori, I / O.

A20B-1005-0110 berbeda.DPD/MDI Video Switcher PCB, bagian dariA20B-1005seri.

Yang jelas menempatkan itu di sisi video atau tampilan-sinyal dari perangkat keras kontrol, di mana persyaratan utama adalah sinyal yang benar jalur pencocokan daripada penggantian power-stage.

Untuk sistem kontrol yang masih bergantung pada arsitektur tampilan FANUC asli, papan video switcher biasanya dipilih dengan nomor papan yang tepat dan pengaturan antarmuka yang dipasang.Nama bagian itu sendiri sangat menunjukkan peran beralih antaraDPDdanMDIbagian yang terkait dengan tampilan, jadi ini adalah jenis papan yang harus sesuai dengan konteks aplikasi, bukan hanya dengan bentuk konektor atau ukuran papan.

Potongan Teknis

Aplikasi Nyata

PeraturanA20B-2001-0850digunakan dalamSistem kontrol FANUC R-J2 Matedi mana a2 slot backplane PCBdibutuhkan untuk mendukung tata letak papan kontrol. Secara praktis, biasanya diterapkan selama perbaikan kabinet kontrol, penggantian backplane,atau pemulihan pengontrol R-J2 Mate yang ada ketika struktur rak asli harus tetap tidak berubah.

Papan ini sangat relevan dalam aplikasi di mana kontrol asli perlu menjaga format interkoneksi papan yang sama, sepertiPerbaikan pengontrol robot,Perbaikan kontrol FANUC lama, danpekerjaan servis pada sistem R-J2 Mate yang terpasang.

Karena ini adalah backplane dan bukan papan prosesor logika, nilainya di dunia nyata adalah tertinggi ketika tujuannya adalah untuk melestarikan keselarasan slot dan konektivitas board-to-board di dalam controller.

FAQ

Q1. Jenis papan apa yang A20B-1005-0110?
Ini adalahDPD/MDI Video Switcher PCB. Daftar produk publik menggunakan deskripsi yang tepat, sehingga harus diperlakukan sebagai papan tampilan-jalur daripada papan daya, kartu CPU, atau modul memori.

Q2. Apa yang dilakukan papan ini dalam sistem?
Berdasarkan nama yang dipublikasikan, dewan ini milikJalur pengalihan videoSecara praktis, itu dimaksudkan untuk mengelola atau rute sinyal terkait video antara sisi DPD dan MDI dari antarmuka kontrol.

T3. Apa yang harus diperiksa saat memilih A20B-1005-0110?
Pemeriksaan utama adalahnomor bagian yang tepat, yangkonfigurasi tampilan yang diinstal, dan apakah kontrol menggunakan yang samaPengaturan video-switching DPD/MDI.

Karena deskripsi publik sangat spesifik, pencocokan yang paling aman didasarkan pada label papan asli dan jalur perangkat keras tampilan yang dipasang.

Q4. Bagaimana deskripsi “DPD/MDI Video Switcher” harus dipahami?
Ini harus dibaca sebagai identitas fungsional utama papan. Video switcher menunjukkan bahwa itu bukan hanya PCB pasif, sementara DPD / MDI menunjukkan lingkungan sinyal yang menjadi miliknya.Saat memilih pengganti, istilah-istilah itu lebih penting daripada penampilan dewan saja.

Q5. Apa yang paling penting untuk dikonfirmasi sebelum penggantian?
Sebelum mengganti, konfirmasinomor panci penuh, yangbagian tampilan itu terhubung ke, dan apakah masalah asli sebenarnya ada di papan switch bukan di monitor, unit keyboard/display, atau jalur kabel.

Karena model ini terletak di rantai tampilan, isolasi kesalahan yang akurat penting sebelum memperlakukan video switcher sebagai bagian yang gagal.
