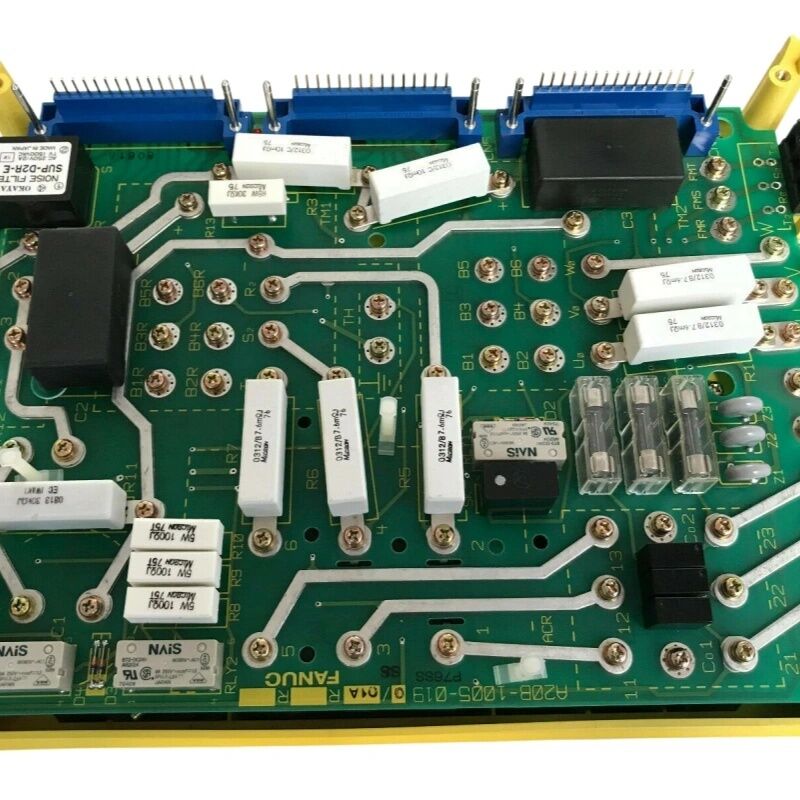

Fanuc A20B-1005-0190 Papan PC A20B10050190 A2OB-1OO5-O19O

FANUC A20B-1005-0190 ∙ Spindle Drive PCB ∙ AC Spindle Amplifier Systems, Jepang Asal

Nomor Bagian:A20B-1005-0190

Produsen:FANUC Corporation (Jepang)

Jenis produk:Spindle Drive PCB

Seri papan:A20B-1005

Aplikasi:Sistem Penggerak Spindel AC FANUC

Gambaran umum

A20B-1005-0190 adalah papan sirkuit cetak drive spindle dari seri FANUC A20B-1005.Ini adalah PCB kontrol internal dalam sistem drive spindle AC FANUC elektronik yang mengelola bagaimana amplifier spindle memproses sinyal kontrol, memantau arus motor, dan berkomunikasi dengan pengontrol CNC.

PCB drive spindle menempati bagian kontrol amplifier, menampung logika pemrosesan sinyal yang mengubah perintah spindle CNC menjadi sinyal drive yang sebenarnya yang dieksekusi oleh power stage.

Penggerak spindle di mesin alat CNC membawa persyaratan operasi yang menuntut.

Spindle mempercepat ke kecepatan pemotongan, berjalan terus-menerus di bawah beban pemotongan variabel, melambat, mundur untuk mengetuk,dan orientasi yang tepat untuk perubahan alat sering kali ribuan kali per shift. PCB kontrol menangani semua logika yang terkait dengan operasi ini terus-menerus.

Ini membaca perintah kecepatan spindle CNC, memantau kecepatan sebenarnya motor, mengelola batas arus, dan melaporkan kesalahan.

Seri A20B-1005 mencakup papan kontrol untuk konfigurasi drive spindle AC tertentu.

Papan ini menyediakan elektronik kontrol yang benar untuk amplifier yang ditargetkan, yang cocok dengan antarmuka sinyal, logika perlindungan, dan protokol komunikasi generasi drive tertentu.

Spesifikasi Utama

Control PCB vs. Power Stage Perbedaan

Spindle drive terdiri dari dua bagian: power stage dan control section. power stage berisi transistor besar (IGBT) yang beralih arus tinggi yang mengalir ke spindle motor.Bagian kontrol berisi PCB yang menentukan bagaimana transistor beralih itu adalah otak dari drive.

A20B-1005-0190 adalah papan bagian kontrol. Ketika drive spindle mengalami kesalahan, mengetahui bagian mana yang gagal menentukan apakah penggantian papan kontrol akan memulihkan drive.

Kegagalan papan kontrol termasuk: perintah CNC tidak diproses, pengaturan kecepatan yang salah, kesalahan komunikasi antara drive dan CNC, dan kegagalan logika deteksi kesalahan.Kegagalan tahap daya termasuk kerusakan transistor output, yang mengakibatkan ketidakaturan arus motor dan kesalahan overcurrent keras.

Banyak kesalahan penggerak spindle yang muncul sebagai masalah tahap daya sebenarnya berasal dari elektronik kontrol.

Gate driver IC pada papan kontrol mengirim pulsa yang salah, menyebabkan transistor daya menyala pada waktu yang salah.Mengganti papan kontrol adalah langkah pertama diagnosis yang benar dalam kasus ini.

Aliran sinyal kontrol spindle

CNC mengeluarkan perintah kecepatan spindle nilai digital yang mewakili target RPM. Papan kontrol menerima perintah ini melalui antarmuka komunikasi.

Papan mengubah perintah ke referensi frekuensi yang sesuai untuk sirkuit PWM drive, yang kemudian memodulasi tegangan output ke motor.

Pada saat yang sama papan kontrol membaca sinyal umpan balik: arus motor diukur oleh transduser arus, kecepatan spindle yang sebenarnya dari encoder atau sensor,dan kondisi termal drive dari sensor suhu.

Sinyal umpan balik ini menutup lingkaran kontrol, papan menyesuaikan outputnya terus-menerus untuk meminimalkan perbedaan antara kecepatan yang diperintahkan dan kecepatan aktual.

Kondisi kesalahan yang terdeteksi oleh papan kendali ️ overcurrent, overvoltage, encoder loss,overtemperature ?? mengakibatkan drive mengeluarkan alarm ke CNC dan mematikan output untuk melindungi motor dan drive hardware.

Penggantian dan Verifikasi Parameter

Setelah memasang PCB penggerak spindle pengganti, parameter penggerak mungkin perlu diverifikasi atau dipulihkan.

Papan kontrol biasanya mempertahankan pengaturan drive-spesifik parameter motor, batas arus, nilai kalibrasi kecepatan, dan pengaturan khusus aplikasi.

Konfirmasi pengaturan parameter setelah diganti dengan memeriksa tampilan parameter drive terhadap dokumentasi mesin.

Jika papan sebelumnya beroperasi dengan pengaturan parameter khusus, mengembalikan ini dari daftar parameter yang tercatat sebelum mengembalikan spindle ke produksi.

FAQ

Q1: Spindle menunjukkan alarm overcurrent segera pada akselerasi. Transistor daya diuji baik. Mungkinkah papan kontrol A20B-1005-0190 yang salah?

Alarm overcurrent dengan transistor daya utuh menunjuk ke gerbang drive atau sirkuit pengukuran arus pada papan kontrol.

Driver gerbang yang rusak dapat menyebabkan transistor output beralih dengan tidak benar, menghasilkan lonjakan arus yang memicu deteksi overcurrent.

Mengganti papan kontrol dan memverifikasi pengaturan parameter sebelum menguji drive di bawah beban.

T2: Kecepatan spindle berburu antara nilai selama pemotongan. Motor dan encoder tampak tidak rusak. Apa yang harus diperiksa di papan kontrol?

Perburuan kecepatan dengan sistem mekanis yang utuh adalah pengaturan regulator kecepatan atau masalah pemrosesan umpan balik.

Periksa sinyal umpan balik pengkode pada input papan kontrol untuk mengkonfirmasi pulsa yang bersih dan konsisten.

Jika sinyal dan parameter benar, sirkuit regulator kecepatan papan kontrol mungkin memiliki komponen yang rusak yang mempengaruhi kualitas regulasi.

P3: Setelah penggantian papan, spindle berjalan tetapi orientasi tidak selesai dengan benar. Apa penyebabnya?

Orientasi spindle bergantung pada sinyal Z-pulsa dari encoder dan parameter orientasi yang disimpan di drive.

Setelah penggantian papan, konfirmasi parameter orientasi telah ditransfer dari konfigurasi lama.

Jika parameternya benar, periksa apakah sinyal Z mencapai papan pengganti pada terminal masukan yang benar.

P4: Urutan drive power-on menunjukkan start normal tetapi spindle gagal ketika CNC mengirim perintah kecepatan pertamanya.

Pola ini normal self-test tapi kesalahan pada perintah CNC pertama menunjukkan masalah antarmuka komunikasi pada papan kontrol.

Papan lulus tes sendiri tetapi tidak dapat dengan benar menafsirkan perintah serial dari CNC.

Periksa koneksi komunikasi serial antara CNC dan drive. Jika kabel dikonfirmasi baik, sirkuit antarmuka komunikasi papan kontrol mungkin kesalahan.

T5: Bagaimana papan ini harus disimpan sebagai cadangan pencegahan?

Simpan dalam kemasan anti- statis pada suhu kamar yang stabil.

Catat pengaturan parameter dari papan yang saat ini terpasang sebelum membeli cadangan memiliki pengaturan parameter didokumentasikan berarti pemulihan yang lebih cepat ketika cadangan diperlukan.

Papan cadangan dengan kondisi yang baik dan parameter yang terdokumentasi mengurangi waktu istirahat pada kegagalan drive spindle.
