FANUC A20B-1005-0420 | PCB Catu Daya — Untuk Pengontrol CNC Seri 16B / 18B / 21B / 210B, Input 24VDC, Tipe C (16B/18B) / Tipe B (21B/210B), Asal Jepang

Gambaran Umum

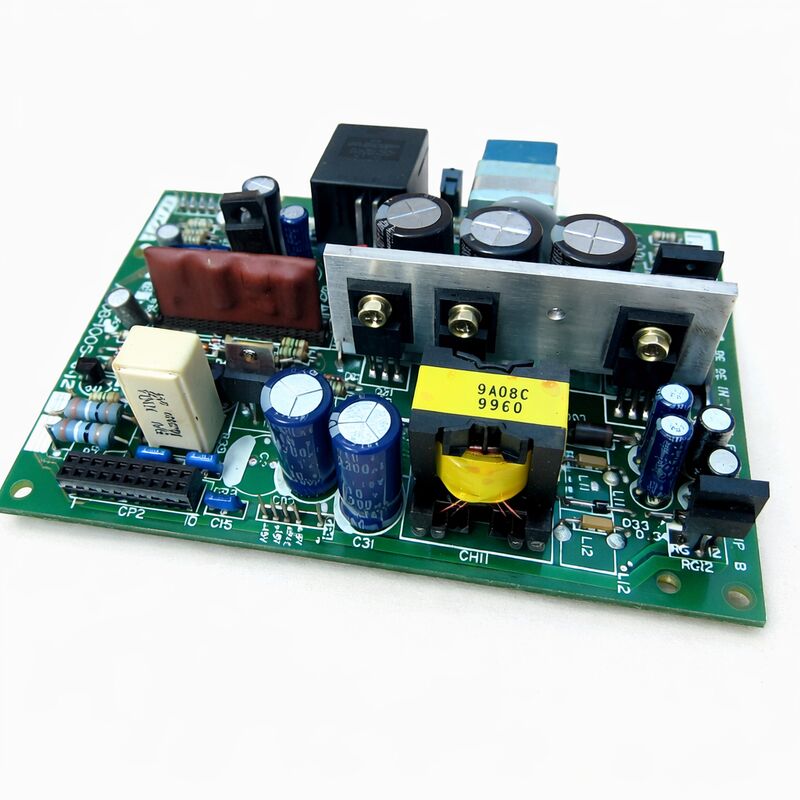

FANUC A20B-1005-0420 adalah PCB catu daya untuk pengontrol CNC generasi Seri 16B/18B/21B/210B FANUC — generasi "seri B" yang menjembatani kontrol seri A analog sebelumnya dan kontrol digital seri i berikutnya, dan yang mewakili periode selama tahun 1990-an ketika CNC FANUC adalah pilihan dominan dalam manufaktur mesin perkakas global.

Desain input 24VDC dari A20B-1005-0420 patut dipahami, karena mewakili pergeseran arsitektur yang disengaja dari pendekatan PSU yang digunakan pada generasi pengontrol FANUC sebelumnya.

Desain catu daya FANUC sebelumnya (seperti pada pengontrol Seri 16A dan 15A) menerima input listrik AC secara langsung dan menyertakan tahap koreksi faktor daya dan penyearahan sendiri pada papan PSU.

Pendekatan seri B memindahkan tahap daya primer ini dari papan PSU pengontrol CNC dan ke catu daya 24VDC eksternal yang terpisah — biasanya catu daya mode sakelar khusus yang dipasang di tempat lain di kabinet listrik mesin.

Alasan perubahan arsitektur ini bersifat praktis. Dengan memisahkan konversi daya primer dari papan PSU internal pengontrol CNC, FANUC menyederhanakan papan CNC — A20B-1005-0420 hanya perlu menangani konversi DC-ke-DC dari 24V yang disuplai ke tegangan yang lebih rendah yang diatur yang diperlukan oleh sirkuit logika dan analog CNC.

Papan lebih kecil, menghasilkan lebih sedikit panas, dan lebih andal sebagai hasilnya.

Pasokan 24VDC yang memberi daya pada papan biasanya terisolasi dari sirkuit 24VDC mesin lainnya (sensor, solenoid, kontaktor) untuk mencegah transien peralihan I/O mesin terhubung ke catu daya internal CNC.

Spesifikasi Utama

Arsitektur Daya Seri B — Bagaimana A20B-1005-0420 Cocok

Dalam rak pengontrol FANUC Seri 18B dan 21B, rakitan catu daya terdiri dari dua lapisan. Lapisan bawah adalah papan PSU I/O — papan yang lebih besar yang menangani antarmuka antara input 24VDC, bus daya internal CNC, dan sirkuit I/O mesin (modul input, modul output, antarmuka relai).

Lapisan atas, yang dipasang langsung di atas papan PSU I/O dalam pengaturan piggyback, adalah A20B-1005-0420 — papan yang menghasilkan rel DC yang diatur presisi yang diperlukan oleh logika CNC, memori, antarmuka servo, dan elektronik tampilan.

Pengaturan dua lapisan ini memungkinkan papan dipisahkan selama pencarian kesalahan. Jika lampu panel operator CNC dan I/O berfungsi (menunjukkan papan PSU I/O mengirimkan 24V ke sirkuit antarmuka mesin) tetapi modul CPU dan memori CNC tidak menginisialisasi (menunjukkan kegagalan pada rel suplai logika), kesalahan dilokalkan ke papan A20B-1005-0420 atas.

Sebaliknya, jika I/O mesin dan logika CNC gagal secara bersamaan, kesalahan mungkin ada pada suplai 24VDC yang memberi daya pada seluruh rakitan.

Varian -0420 (Tipe C untuk 16B/18B, Tipe B kapasitas besar untuk 21B) adalah yang lebih kuat dari dua varian umum — ia memberikan kapasitas arus lebih banyak daripada saudaranya, -0421 (yang merupakan Tipe B kapasitas kecil untuk 21B, dan Tipe C untuk 18C/16C).

Mesin dengan lebih banyak I/O, sistem servo yang lebih besar, atau unit tampilan daya lebih tinggi memerlukan varian -0420 berkapasitas lebih tinggi.

Mengganti -0421 berkapasitas lebih rendah pada mesin yang memerlukan -0420 dapat mengakibatkan penurunan rel suplai di bawah beban penuh — penyebab umum alarm intermiten yang sulit dilacak tanpa mengukur tegangan suplai di bawah beban operasional.

Kegagalan Catu Daya — Gejala dalam Konteks 16B/18B/21B

Kegagalan catu daya pada generasi CNC seri B menunjukkan pola karakteristik yang dikenali oleh insinyur pemeliharaan berpengalaman:

CNC tampak mati: Tidak ada tampilan, tidak ada respons kipas dari kipas pendingin CNC, tidak ada aktivitas LED pada papan apa pun.

Ini menunjukkan kegagalan catu daya total — periksa suplai 24VDC pada terminal input terlebih dahulu, lalu periksa sekering yang putus pada papan PSU, lalu curigai A20B-1005-0420 itu sendiri.

CNC sebagian menginisialisasi lalu berhenti: CNC mulai boot — LED menyala sebentar di papan utama, tampilan menunjukkan layar startup, lalu berhenti dan menunjukkan alarm sistem.

Ini menunjukkan catu daya yang dapat menyuplai arus beban ringan (selama startup dengan sebagian besar modul belum aktif) tetapi tidak dapat mempertahankan tegangan stabil di bawah beban penuh.

Ukur rel suplai +5V di bawah beban sistem penuh — rel yang turun di bawah 4.75V dengan semua modul aktif tetapi terbaca 5.05V dengan CNC dalam fase boot awal mengonfirmasi suplai dengan kemampuan arus yang tidak mencukupi.

Alarm sistem intermiten yang berkorelasi dengan suhu sekitar: CNC berjalan dengan benar saat dingin tetapi menghasilkan alarm acak (kesalahan paritas memori, alarm sistem) setelah 30–60 menit operasi.

Ini adalah gejala penuaan kapasitor elektrolitik klasik — kapasitor berkinerja lebih baik saat dingin dan menunjukkan ESR yang meningkat saat dipanaskan, menyebabkan rel suplai mengembangkan riak yang meningkat pada suhu operasi yang mengganggu memori dan sirkuit logika.

Alarm 910 (kesalahan paritas SRAM) tidak disebabkan oleh kegagalan baterai: Jika baterai SRAM dipastikan baik tetapi alarm 910 muncul secara intermiten, masalah riak tegangan suplai adalah kecurigaan berikutnya — sirkuit SRAM CMOS sensitif terhadap riak tegangan suplai, dan PSU dengan kapasitor yang menurun dapat menghasilkan riak yang cukup untuk menyebabkan kesalahan paritas tanpa tegangan suplai meninggalkan pita toleransinya.

Opsi Pemeliharaan Pencegahan dan Pertukaran

A20B-1005-0420 termasuk di antara papan yang paling sering diservis dalam ekosistem pemeliharaan seri B FANUC, justru karena perannya dalam menyuplai daya ke setiap papan lain dalam sistem — setiap penurunan kinerjanya memengaruhi seluruh pengontrol.

Pusat servis spesialis FANUC biasanya menyertakan penggantian kapasitor penuh sebagai praktik standar selama perbaikan PSU, terlepas dari kesalahan yang dinyatakan.

Pendekatan pencegahan ini masuk akal secara ekonomis: penggantian kapasitor menambah biaya minimal pada perbaikan, tetapi menghilangkan mode kegagalan masa depan yang paling umum sebelum mengembalikan mesin ke bengkel.

Layanan pertukaran (mengirim unit yang diperbaharui dan teruji sebagai ganti papan yang rusak, seringkali dengan garansi 6–12 bulan) adalah rute paling praktis untuk meminimalkan waktu henti mesin.

Memiliki cadangan A20B-1005-0420 di lokasi adalah praktik standar di fasilitas dengan banyak mesin yang dilengkapi dengan pengontrol Seri 18B atau 21B — suku cadang tersebut cukup umum sehingga investasi tersebut mudah dibenarkan terhadap kerugian produksi harian dari penghentian mesin yang tidak terencana.

FAQ

Q1: A20B-1005-0420 dijelaskan sebagai varian "kapasitas besar". Apa yang secara spesifik lebih besar dibandingkan dengan -0421?

-0420 menyuplai arus output total yang lebih tinggi di seluruh rel yang diatur daripada -0421. Dalam arsitektur catu daya FANUC untuk seri B, papan faktor bentuk yang sama melayani konfigurasi pengontrol yang berbeda dengan menyediakan peringkat arus yang berbeda.

Pengontrol dengan lebih banyak modul I/O, koneksi penguat servo daya lebih tinggi, atau unit tampilan lebih besar menarik lebih banyak arus dari PSU; mereka memerlukan -0420 (kapasitas besar).

Pengontrol yang lebih sederhana dengan lebih sedikit modul menarik lebih sedikit arus dan menggunakan -0421 (kapasitas kecil).

Nomor suku cadang dalam dokumentasi konfigurasi mesin asli mengonfirmasi varian mana yang benar untuk mesin tertentu.

Q2: Bisakah toleransi tegangan suplai 24VDC memengaruhi operasi A20B-1005-0420?

Ya. Input 24VDC ke A20B-1005-0420 harus tetap berada dalam toleransi input yang ditentukan papan — biasanya 24VDC ±10% (21,6V hingga 26,4V). Tegangan suplai di bawah minimum menyebabkan konverter DC-DC internal beroperasi di luar rentang regulasinya, mengurangi stabilitas rel output.

Tegangan yang secara signifikan di atas maksimum berisiko merusak perlindungan input dan komponen switching papan.

Suplai 24VDC harus diukur pada terminal input papan PSU (bukan pada unit catu daya itu sendiri, untuk memperhitungkan penurunan tegangan kabel) dan dikonfirmasi dalam spesifikasi sebelum menyimpulkan papan PSU telah rusak.

Q3: Setelah mengganti A20B-1005-0420, CNC menunjukkan alarm 910 (kesalahan paritas SRAM). Apakah ini kesalahan papan pengganti?

Alarm 910 segera setelah penggantian papan PSU menunjukkan masalah tegangan suplai daripada kesalahan papan — papan baru mungkin memiliki karakteristik output yang sedikit berbeda yang mengekspos masalah baterai SRAM yang ditutupi oleh papan asli, atau papan pengganti mungkin memiliki output marjinal yang menyebabkan masalah sensitivitas tegangan SRAM.

Periksa tegangan baterai SRAM terlebih dahulu.

Kemudian ukur rel +5V dan ±15V dengan sistem terbebani penuh. Jika semua tegangan dalam spesifikasi dan baterai baik, muat ulang parameter CNC dari cadangan — data SRAM mungkin rusak selama prosedur penggantian (terutama jika mesin dimatikan selama langkah instalasi modul SRAM).

Q4: Apakah A20B-1005-0420 kompatibel dengan FANUC Seri 20 serta 21B?

Seri 21B dan Seri 20 adalah generasi perangkat keras yang berbeda dengan arsitektur rak yang berbeda.

A20B-1005-0420 dirancang khusus untuk Seri 21B (dan varian terkaitnya 210-B). Seri 20 menggunakan rakitan PSU yang berbeda.

Konfirmasikan varian sistem CNC tertentu — Seri 20 vs Seri 21 — terhadap dokumentasi perangkat keras asli sebelum memesan penggantian PSU, karena kedua sistem tidak dapat dipertukarkan pada tingkat PSU.

Q5: Sekering apa pada A20B-1005-0420 yang harus diperiksa sebelum menyimpulkan papan telah rusak?

A20B-1005-0420 biasanya mencakup satu atau lebih sekering yang terpasang pada papan yang melindungi jalur input 24VDC dan, dalam beberapa konfigurasi, rel output individual.

Sekering ini dapat diakses dengan papan dilepas dari rak.

Sekering input yang putus menunjukkan identik dengan kegagalan papan total — tidak ada tegangan output, tidak ada aktivitas LED — tetapi diselesaikan dengan mengganti sekering (dan mengidentifikasi apa yang menyebabkan peristiwa arus berlebih yang meniupnya).

Periksa semua sekering yang terpasang pada papan secara visual dan dengan penguji kontinuitas sebelum menyimpulkan sirkuit konversi daya papan telah rusak.

Sekering yang putus lagi segera setelah penggantian menunjukkan kesalahan arus berlebih yang sebenarnya di hilir yang harus diselesaikan sebelum PSU dapat beroperasi dengan aman.
