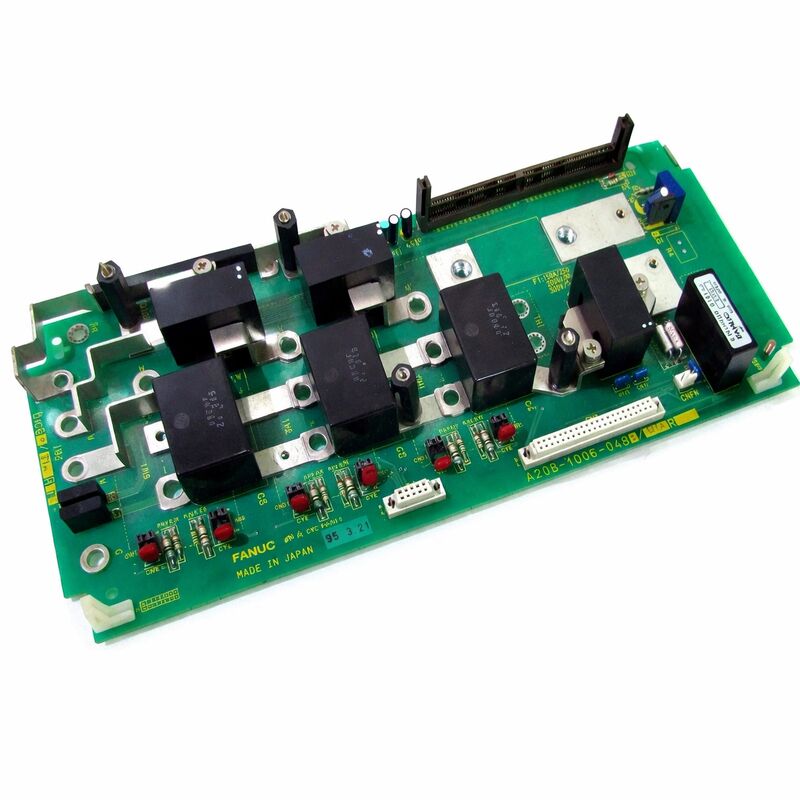

Papan PC Fanuc A20B-1006-0470 A20B10060470 A2OB-1OO6-O47O

FANUC A20B-1006-0470 ∙ Alpha PSM-15 Power Supply Module Base Wiring PCB ∙ 17.5kW, 283 ∙ 325V DC, Seri 16i/18i/21i

Nomor Bagian:A20B-1006-0470

Produsen:FANUC Corporation (Jepang)

Jenis produk:Alpha Power Supply Module Base Wiring Board (Power PCB / Main Board)

Seri papan:A20B-1006

Modul yang kompatibel:A06B-6087-H115 (PSM-15 Alpha Power Supply Module)

Gambaran umum

A20B-1006-0470 adalah dasar papan kabel bagian daya PCB di dalam FANUC A06B-6087-H115 Alpha Power Supply Module, PSM-15.A20B-1006-0470 adalah papan di mana konversi daya sebenarnya terjadi.

It houses the three Intelligent Power Modules (IPMs) that convert incoming three-phase 200–230V AC into the regulated 283–325V DC bus that feeds all connected servo amplifier modules (SVM) and spindle amplifier modules (SPM).

Kartu kontrol A16B-2202-0421 yang dipasang di atasnya menangani pemantauan, logika regulasi, dan manajemen alarm.

PSM-15 adalah andalan dari sistem penggerak Alpha FANUC yang ditemukan pada ribuan mesin CNC termasuk mesin bubut dan pusat pemesinan yang dilengkapi dengan pengontrol Seri 16i, 18i, dan 21i.

Dengan lebar 150mm, ukuran ini dapat menyalakan konfigurasi drive mid-range yang khas: modul amplifier spindle ditambah satu atau dua modul amplifier servo dari bus DC tunggal.

Mesin bubut Mori Seiki SL-250B, seri Mazak Integrex, dan banyak pusat pemesinan kelas menengah yang sebanding dari akhir 1990-an hingga 2000-an dibangun di sekitar PSM-15 dan rantai drive yang didukungnya.

"Platform utama" dan "sumber daya" dalam deskripsi A20B-1006-0470 menangkap posisi fisiknya di modul (sebagai basis board) dan peran fungsionalnya (sebagai tahap daya).

Terminal sekrup pada papan ini menampung konduktor gauge berat yang membawa arus input 54A dan arus output bus DC.

Beberapa koneksi tambahan melayani sinyal pemantauan, sensor tegangan bus, dan komunikasi intermodule yang ditukarkan PSM-15 dengan sisa sistem penggerak.

Spesifikasi Utama

Teknologi IPM dalam PSM-15

PSM-15 menggunakan Intelligent Power Modules (IPM) daripada transistor IGBT diskrit. IPM adalah modul daya mandiri yang mengintegrasikan transistor switching, sirkuit drive gerbang,dan elektronik perlindungan ke dalam satu paket tertutup.

Sirkuit perlindungan di dalam IPM mendeteksi kondisi overcurrent, overtemperature, dan gate drive fault dan merespons lebih cepat daripada sirkuit perlindungan eksternal.

Untuk fungsi penyederhana aktif PSM-15, tiga IPM bekerja sama untuk mengimplementasikan jembatan enam saklar yang mengubah input AC tiga fase menjadi tegangan bus DC.

Berbeda dengan jembatan dioda pasif, pengoreksi aktif dapat mengontrol bentuk gelombang arus masuk

Koreksi faktor daya aktif ini berarti PSM-15 menarik arus dari jaringan dengan cara yang sangat mirip dengan beban resistif murni,meminimalkan distorsi harmonik dan memaksimalkan efisiensi transfer daya dari pasokan.

Aktif rectifier juga memungkinkan regenerasi daya. Ketika servo motor melambat, mereka bertindak sebagai generator dan kembali energi ke DC bus. Jika tegangan bus naik di atas batas regulasi,pengoreksi aktif PSM-15 dapat membalikkan aliran daya dan mengembalikan energi yang diregenerasi ini ke catu daya AC.

Kemampuan regenerasi ini mengurangi konsumsi energi pada mesin dengan siklus decelerasi dengan inersia tinggi yang sering dan menghilangkan kebutuhan akan resistensi pengereman dalam banyak aplikasi.

Arsitektur terminal I/O dan sekrup ganda

Penunjukan "multiple inputs/outputs" mencerminkan terminasi sinyal yang komprehensif pada A20B-1006-0470.papan memiliki beberapa sirkuit sinyal tambahan. DC bus voltase sensing feed kembali ke kontrol kartu regulasi loop.

Pemantauan suhu modul memungkinkan kartu kontrol untuk memulai shutdown perlindungan sebelum IPM mencapai batas termal.

Pemantauan arus masuk memberikan umpan balik untuk algoritma koreksi faktor daya aktif. DC bus kondensator pre-charge current sensing mengelola urutan energi yang dikendalikan pada saat power-on.

Terminal sekrup pada A20B-1006-0470 dirancang untuk tingkat saat ini yang terlibat.

Terminal input AC membawa 54A dalam operasi normal pada 200V.

Terminal output bus DC membawa arus total yang ditarik oleh semua SVM dan SPM yang terhubung. Pada tingkat arus ini, torsi terminal sangat penting yang menghasilkan panas, yang mempercepat degradasi isolasi dan akhirnya menghasilkan sendi bertentangan tinggi yang sendiri terlalu panas.Pemeriksaan berkala dan verifikasi torsi dari semua koneksi listrik adalah tugas pemeliharaan rutin untuk instalasi PSM-15.

Ketersediaan dan Praktek Layanan

Praktek FANUC dan pendekatan standar penyedia layanan CNC spesialis adalah untuk tidak memasok A20B-1006-0470 sebagai papan individu.

The PSM-15 is serviced as a complete module — either through exchange (a refurbished tested module for the faulty one) or through drive-level repair where the specific failed component is identified and replaced.

Pendekatan layanan tingkat modul ini didorong oleh kepraktisan.

Testing the A20B-1006-0470 requires verifying its operation under full load with all three IPMs switching at the correct duty cycle — conditions that can only be confirmed in a complete PSM-15 module connected to a working drive system and motor load.

Sebuah papan yang dikembalikan dari modul dan diuji pada bangku tanpa beban tidak dapat diverifikasi untuk memenuhi spesifikasi kinerjanya.

FAQ

Q1: PSM-15 menampilkan alarm AL-01 (overcurrent in main power module). Daya masukan telah dikonfirmasi dalam spesifikasi. Apakah A20B-1006-0470 kemungkinan lokasi kesalahan?

AL-01 dengan daya masukan yang dikonfirmasi baik menunjukkan kesalahan pada tahap switch IPM pada A20B-1006-0470.

Sebuah IPM yang gagal secara internal, baik sirkuit pendek atau elemen switching sirkuit terbuka, menghasilkan kondisi overcurrent yang dideteksi oleh perlindungan internal IPM.

Alarm ini juga dapat muncul jika bus DC memiliki kesalahan tanah di hulu (dalam modul SVM atau SPM yang terhubung),jadi mengisolasi bus dengan sementara memutuskan modul hilir dan memeriksa apakah alarm membersihkan mempersempit kesalahan untuk baik PSM-15 atau modul yang terhubung.

T2: Tampilan alarm PSM-15 menunjukkan AL-05 (kondensator utama tidak diisi ulang dalam waktu yang ditentukan).

AL-05 menunjukkan urutan pra-muatan bus DC gagal

Ini biasanya berarti sirkuit pra-muatan IPM pada A20B-1006-0470 tidak berfungsi dengan benar, atau kondensator bus DC telah terdegradasi ke titik di mana kapasitansi mereka terlalu rendah untuk menahan muatan.Pada PSM-15 dengan jam kerja yang cukup, degradasi kapasitor adalah penyebab yang masuk akal.

Kegagalan sirkuit pra-muatan IPM juga mungkin.

T3: PSM-15 bekerja dengan benar dan kemudian memicu alarm AL-07 (voltase DC yang tidak normal tinggi) selama perlambatan sumbu yang cepat.Haruskah A20B-1006-0470 diselidiki?

Sebuah AL-07 tunggal selama decelerasi cepat dapat menunjukkan bahwa total energi yang diregenerasi dari poros decelerasi sesaat melebihi kemampuan PSM-15 untuk mengembalikannya ke catu daya AC.

Ini adalah kondisi tingkat sistem, tidak selalu kesalahan papan jika regenerasi puncak konfigurasi drive yang terhubung melebihi rating PSM-15, AL-07 akan terjadi.

Namun, jika alarm berulang sering atau selama perlambatan normal (bukan luar biasa), kinerja switching IPM yang menurun pada A20B-1006-0470 mungkin mencegah regenerasi energi yang tepat.Pemeriksaan modul sesuai jika alarm terus berlanjut.

P4: Spesifikasi pembuat mesin membutuhkan reaktor AC A81L-0001-0123 untuk PSM-15.

Reaktor AC ditentukan karena pengukur aktif PSM-15 membutuhkan induktansi input AC terbatas untuk berfungsi dengan benar.

Tanpa induktansi yang memadai, switch IPM menghasilkan lonjakan arus pada catu daya AC yang dapat memicu perlindungan catu daya, menghasilkan gangguan elektromagnetik, dan menekan IPM.

Reaktor ini juga membatasi arus masuk puncak pada saat power-on selama DC bus pra-charge.

Pemasangan PSM-15 tanpa reaktor yang ditentukan tidak dianjurkan dan dapat menghasilkan operasi yang tidak menentu atau kegagalan IPM yang prematur.

T5: Dua modul PSM-15 tersedia dari mesin yang tidak digunakan. Dapatkah papan A20B-1006-0470 ditukar antara modul untuk membuat satu modul yang baik dari dua yang sebagian fungsional?

Pada prinsipnya, papan adalah bagian yang sama dan dapat dipertukarkan antara modul PSM-15 dari revisi perangkat keras yang sama.

Dalam prakteknya,Papan pertukaran antara modul berisiko menimbulkan masalah kompatibilitas jika modul berasal dari seri produksi yang berbeda dengan revisi perangkat keras yang berbeda dari kartu kontrol A16B-2202-0421..

Sebelum bertukar, konfirmasi bahwa revisi perangkat keras dari kedua papan cocok.

Setelah perakitan, modul gabungan harus diuji beban untuk memastikan bahwa IPM dan sirkuit kontrol berfungsi dengan benar dalam kondisi yang realistis.
