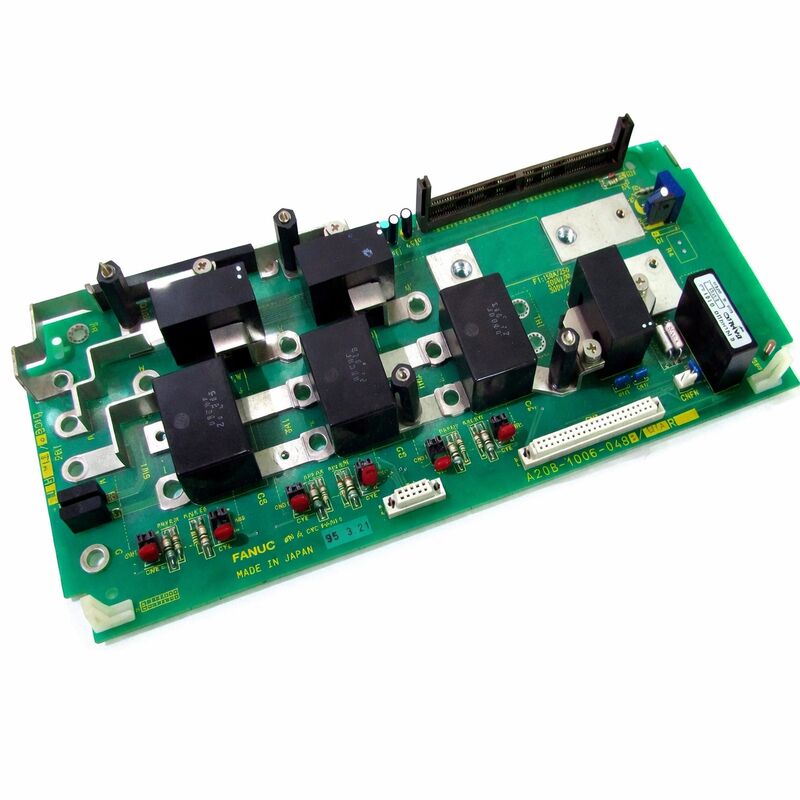

FANUC A20B-1006-0471 ∙ Alpha Servo Power Supply PCB ∙ PSM-15 dan Lebih Tinggi, Ditutup

Nomor Bagian:A20B-1006-0471

Produsen:FANUC Corporation (Jepang)

Jenis produk:Servo Power Supply PCB (PSM Control Board)

Satuan yang kompatibel:FANUC Alpha Series PSM-15 dan lebih tinggi (termasuk PSM-26)

Status:Dihentikan oleh Produsen

Gambaran umum

A20B-1006-0471 adalah papan sirkuit kontrol untuk FANUC's Alpha series servo Power Supply Module (PSM).PSM adalah unit yang memasok daya bus DC yang diatur ke modul amplifier servo dan spindle (SVM dan SPM) dalam sistem amplifier FANUC Alpha.

A20B-1006-0471 bukan PSM itu sendiri itu adalah PCB yang dapat diganti yang menangani elektronik kontrol PSM: kontrol gerbang rectifier, regulasi tegangan bus DC, urutan pra-muatan,pengelolaan pembuangan regeneratif, dan antarmuka komunikasi dengan CNC.

Sistem penguat Alpha FANUC seri yang mencakup modul servo SVM dan modul spindle SPM di samping PSM ini telah digunakan secara luas dengan Seri 15, 16, 18,dan 21 pengontrol CNC selama periode ketika pusat pengolahan dan pusat pemutar sedang melakukan transisi dari teknologi servo yang lebih tua ke drive sepenuhnya digital.

Papan PSM ini menggerakkan sistem Alpha dalam basis besar mesin yang masih diproduksi saat ini.

Papan ini dihentikan.

FANUC tidak lagi memproduksi unit baru. pasokan pengganti berasal dari stok surplus yang diuji dan unit yang direnovasi.

Untuk setiap sistem Alpha PSM yang telah mengalami kerusakan papan kontrol akibat transisi daya, penuaan komponen,atau kontaminasi lingkungan board ini adalah solusi yang dapat diganti lapangan yang mengembalikan fungsi PSM tanpa mengganti modul daya lengkap.

Spesifikasi Utama

Apa yang PSM lakukan DC Bus untuk Sistem Drive Alpha

Arsitektur penguat FANUC Alpha menggunakan bus DC bersama. Semua modul servo SVM dan modul spindle SPM dalam satu kabinet menarik daya drive motor mereka dari rel DC umum ini.PSM adalah komponen yang menciptakan dan mempertahankan DC bus ini.

Di sisi input, PSM terhubung ke catu daya AC tiga fase.

Tegangan DC yang dihasilkan nominal sekitar 300-320V DC untuk sistem input 200VAC adalah bus bersama yang memberi makan semua modul yang terhubung. Saat servo motor mempercepat, mereka menarik arus dari bus ini.Saat mereka melambat, mereka meregenerasi arus kembali ke bus.

Papan kontrol A20B-1006-0471 adalah kecerdasan yang membuat proses ini bekerja.

Ini mengontrol sirkuit pra-muatan yang membatasi arus masuk saat sistem menyala.

Ini memantau kondisi kesalahan overvoltage, undervoltage, overcurrent dan merespons dengan mengeluarkan alarm ke CNC atau mematikan bus.

Manajemen Energi Regeneratif

Unit alfa PSM dengan kemampuan regeneratif mengembalikan energi rem ke pasokan AC daripada membuangnya ke resistor.Mereka menghasilkan listrik..

Energi ini mengalir kembali ke bus DC. papan kontrol PSM mengatur energi kembali ke jalur AC, menjaga tegangan bus dalam batas dan memberi makan kelebihan kembali ke pasokan.

Papan kontrol berisi logika yang menentukan kapan untuk mengembalikan energi, pada tingkat apa, dan kapan untuk mengaktifkan fungsi pelepasan regeneratif sebagai gantinya.

Keputusan ini terjadi secara real time selama operasi mesin.

Sebuah kesalahan dalam logika pengaturan papan kontrol sirkuit pengukuran yang rusak, driver gerbang yang gagal, atau penyimpanan parameter yang rusak dapat menyebabkan bus DC melebihi batas tegangan,memicu kegagalan overvoltage atau, dalam kasus yang parah, merusak kondensator bus atau modul amplifier yang terhubung.

Lokasi sekring dan pemeliharaan papan

A20B-1006-0471 membawa dua sekering. FU1 diberi rating 5A (menandai dengan warna merah). FU2 diberi rating 2A.

Ratings mereka ditunjukkan langsung di papan tulis.Dokumen pemeliharaan FANUC menentukan bahwa nilai nilai sekring harus dikonfirmasi sebelum diganti menggunakan nilai sekring yang salah dapat menyebabkan kerusakan selanjutnya.

Ketika PSM gagal, sekering harus diperiksa sebelum diasumsikan PCB itu sendiri telah gagal.

Fuse yang meledak adalah gejala langsung dan fuse yang meledak berarti terjadi kesalahan yang mendorong arus berlebih melalui sirkuit yang dilindungi.Mengganti sekring tanpa mengidentifikasi penyebab kejadian overcurrent kemungkinan akan mengakibatkan sekring pengganti meledak segera.

Jika sekering utuh dan PSM masih gagal, komponen aktif papan kontrol IC drive gerbang, sirkuit pengukuran, atau antarmuka komunikasi adalah lokasi kesalahan.Ini membutuhkan penggantian papan.

FAQ

Q1: PSM menunjukkan alarm tegangan link DC rendah. Tegangan input AC benar. Apakah papan kontrol yang salah?

Tegangan low DC link dengan input AC yang benar dapat disebabkan oleh rectifier yang rusak di tahap daya, sirkuit pra-muatan yang rusak,atau kesalahan papan kontrol yang tidak benar mengaktifkan kontaktor utama.

Periksa kontaktor utama di dalam PSM jika tidak menutup, bus DC tidak dapat mengisi daya pada tegangan penuh.

Jika kontaktor ditutup dengan benar dan tegangan masih rendah, dioda rectifier harus diuji.

T2: Sekering PSM meledak setelah lonjakan listrik. Apakah papan A20B-1006-0471 harus diganti bersama sekering?

Setelah lonjakan, periksa papan kontrol untuk kerusakan yang terlihat komponen yang terbakar, IC driver gerbang yang rusak, area yang berubah warna sebelum menyimpulkan bahwa perlu diganti.,dalam hal ini papan itu sendiri mungkin tidak rusak.

Ganti sekring dengan nilai yang benar, hidupkan dengan hati-hati, dan memantau perilaku PSM. Jika sekring meledak lagi atau alarm kesalahan terus berlanjut, papan membutuhkan pemeriksaan atau penggantian yang lebih rinci.

P3: PSM bekerja dengan benar tetapi kadang-kadang menjatuhkan bus DC selama akselerasi yang tinggi.

Gangguan bus DC sesekali selama akselerasi yang tinggi lebih sering merupakan masalah kapasitas.atau impedansi catu daya AC terlalu tinggi daripada kesalahan papan kontrol.

Periksa beban total motor terhadap output nominal PSM. Jika PSM berukuran sesuai, periksa tegangan pasokan AC di bawah beban. Jika tegangan pasokan turun secara signifikan selama permintaan puncak,PSM melihat tegangan input rendah dan dapat menjatuhkan regulasi busnya.

Papan kontrol memantau ini dan merespon dengan benar pada kesalahan pasokan yang sebenarnya.

T4: Bagaimana A20B-1006-0471 harus disimpan sebagai cadangan?

Simpan dalam kemasan anti-statis pada suhu kamar yang stabil, jauh dari kelembaban, suhu ekstrim, dan sinar matahari langsung.

Pengemudi gerbang papan dan IC pengukuran analog sensitif terhadap pelepasan elektrostatik.

Dalam penyimpanan, papan mempertahankan kondisinya tanpa batas waktu dalam kondisi yang benar.periksa kontak konektor dan kondisi sekering. Sekering yang sedikit mengorosi mungkin memiliki resistensi yang meningkat yang menyebabkan masalah di bawah beban..

T5: Dapatkah A20B-1006-0471 digunakan dalam unit Alpha PSM manapun, atau hanya model tertentu?

Papan ini dicocokkan dengan peringkat PSM tertentu. Dokumen teknis FANUC Alpha mencantumkan A20B-1006-0471 sebagai kompatibel dengan model PSM-15 hingga PSM-26 dalam seri Alpha.

Model PSM yang lebih besar (PSM-37 dan lebih tinggi) menggunakan varian papan yang berbeda (A20B-1006-0472, A20B-1007-0650) dengan spesifikasi rating daya yang berbeda.

Selalu konfirmasi nomor model PSM tertentu dari label unit dan referensi silang terhadap daftar kompatibilitas papan sebelum memasang papan ini.
