FANUC A20B-1006-0472 | Papan Pengkabelan Dasar PSM-37 Alpha — 43 kW / 283–325V DC / IGBT Power PCB

Inti Konversi Daya PSM-37

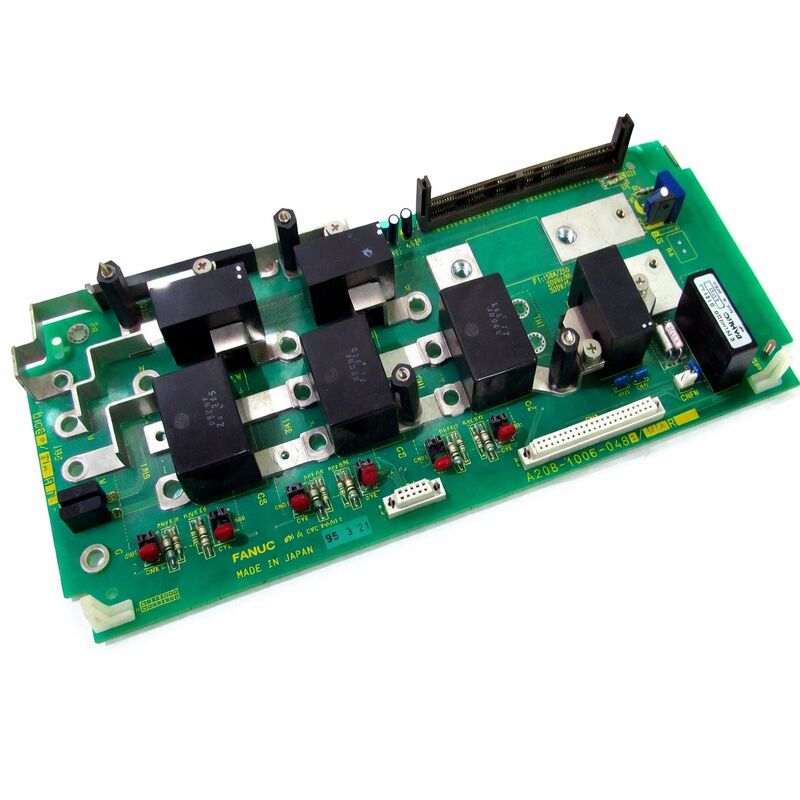

A20B-1006-0472 adalah PCB bagian daya di dalam Modul Catu Daya Alpha FANUC A06B-6087-H137 PSM-37. Di dalam PSM-37 yang lebarnya 150mm, dua papan dirakit: papan daya ini dan kartu kontrol A16B-2202-0424. Kartu kontrol mengelola pemantauan, umpan balik regulasi, dan logika alarm. A20B-1006-0472 adalah tempat konversi arus tinggi terjadi — ia membawa tiga modul IGBT yang membentuk tahap penyearah aktif, kapasitor bus DC, dan sirkuit penginderaan arus dan tegangan yang memberi umpan balik ke kartu kontrol.

Dalam arsitektur drive bus bersama Alpha FANUC, satu PSM memasok bus DC untuk semua modul penguat servo dan spindel yang terhubung secara bersamaan. PSM menarik AC tiga fasa, mengubahnya menjadi bus DC 283–325V yang teregulasi, dan mengelola bus tersebut secara terus-menerus — melindunginya dari tegangan berlebih ketika energi pengereman regeneratif melebihi apa yang dapat diserap oleh modul lain, dan dari tegangan rendah selama permintaan penggerak puncak.

Penyearah aktif IGBT adalah yang membedakan PSM dari desain penyearah dioda pasif. Tiga IGBT pada A20B-1006-0472 mengontrol bentuk gelombang arus masukan, mencapai faktor daya mendekati satu dan memungkinkan energi pengereman regeneratif dikembalikan ke suplai AC daripada dibuang di resistor pengereman. Ini adalah keuntungan efisiensi inti dari arsitektur PSM.

Spesifikasi Utama

Kode Alarm — Papan Mana yang Bermasalah

Panel depan PSM-37 memiliki tampilan LED tujuh segmen yang menampilkan kode kesalahan. Sebelum mengganti A20B-1006-0472, petakan alarm yang ditampilkan ke papan yang benar:

AL-07 dengan beban sistem normal dan tidak ada regenerasi motor berat secara khusus menunjukkan kesalahan papan daya — IGBT yang tidak lagi beralih dengan benar dan membiarkan bus DC naik tanpa terkendali. Jangan mengatur ulang dan melanjutkan — kenaikan tegangan bus DC yang tidak terkontrol dapat merusak modul SVM dan SPM yang terhubung

FAQ

Q1: PSM-37 terus-menerus menampilkan AL-07 (tegangan berlebih bus DC). Beban normal, tidak ada regenerasi berat. Apakah ini papan daya?

Ya. AL-07 dalam kondisi normal menunjukkan IGBT di tahap penyearah aktif tidak lagi beralih dengan benar — bus DC naik tanpa terkendali karena loop kontrol tidak dapat lagi mengaturnya. Ini adalah kesalahan papan daya pada A20B-1006-0472. Jangan mengatur ulang dan melanjutkan — ganti atau perbaiki modul PSM-37 sebelum kembali berproduksi.

Q2: PSM-37 tiba-tiba rusak setelah pemadaman listrik singkat. Apa yang harus diperiksa?

Periksa sekering utama di dalam PSM-37 terlebih dahulu — lonjakan tegangan selama pemadaman mungkin telah meniupnya dengan bersih. Jika sekering utuh, IGBT atau perangkat penekan lonjakan pada papan daya mungkin telah rusak akibat lonjakan. Penggantian sekering saja tidak cukup jika terjadi kerusakan komponen; modul memerlukan evaluasi profesional sebelum kembali digunakan.

Q3: Bisakah modul IGBT pada A20B-1006-0472 diganti secara individual?

Ya — penggantian modul IGBT sebagai layanan perbaikan tersedia dari perusahaan perbaikan drive FANUC spesialis. Jenis modul IGBT tertentu dapat diidentifikasi dari tanda komponen pada papan. Setelah memasang modul baru, pengujian sirkuit penggerak gerbang diperlukan dan penggantian harus diikat secara termal dengan benar ke heatsink. Ini adalah perbaikan tingkat papan yang memerlukan peralatan dan keahlian yang tepat.

Q4: Apakah PSM-37 berukuran memadai untuk dua modul spindel SPM dan empat modul servo SVM?

Hitung penarikan arus puncak gabungan dari semua modul yang terhubung selama akselerasi simultan. PSM-37 menyediakan daya kontinu 43 kW. Jika permintaan puncak gabungan mendekati atau melebihi ini, PSM kurang berukuran dan baik PSM berperingkat lebih tinggi diperlukan atau laju akselerasi mesin harus dikurangi untuk membatasi penarikan arus puncak.

Q5: Apakah PSM-37 dari mesin yang dinonaktifkan layak untuk diselamatkan sebagai cadangan?

Ya, jika kondisi dinilai sebelum mempercayainya dalam produksi. Periksa modul IGBT untuk tanda-tanda stres termal atau kerusakan mekanis. Ukur kapasitansi dan ESR kapasitor bus DC jika peralatan pengujian tersedia. Modul dari mesin yang dipensiunkan karena usang daripada kegagalan drive mungkin dalam kondisi sangat baik dan cocok untuk layanan lebih lanjut yang diperpanjang.
