FANUC A20B-1006-0481 | PCB Daya Amplifier Spindel Seri 6088 SPM-22 Alpha — A06B-6088-H222, Asal Jepang

Nomor Suku Cadang: A20B-1006-0481

Produsen: FANUC Corporation (Jepang)

Tipe Produk: PCB Daya Amplifier Spindel (Papan Dasar / Pengkabelan)

Seri Papan: A20B-1006

Drive yang Kompatibel: A06B-6088-H222 (Modul Amplifier Spindel Alpha SPM-22)

Gambaran Umum

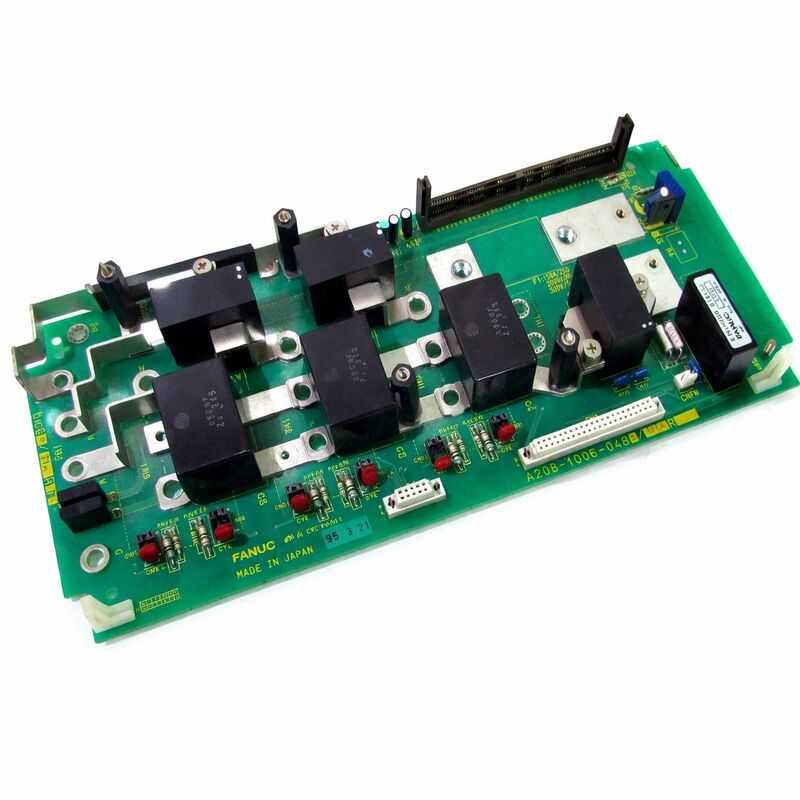

A20B-1006-0481 adalah PCB bagian daya — papan pengkabelan dasar — di dalam modul amplifier spindel Alpha FANUC A06B-6088-H222, yaitu SPM-22.

Dalam arsitektur drive spindel Alpha seri 6088, setiap modul berisi rakitan berlapis papan yang melayani fungsi yang berbeda: kartu kontrol (A16B-2202-0432) menangani kecerdasan tingkat sinyal, papan pengapian (A20B-2902-0390) menyediakan sinyal gate drive, dan A20B-1006-0481 adalah papan tahap daya yang menangani pensaklaran transistor arus tinggi yang sebenarnya menggerakkan motor spindel.

SPM-22 adalah amplifier spindel kelas 22kW — tingkat menengah dari seri 6088, berada di antara model SPM-15 dan SPM-26. Ini menggerakkan motor spindel FANUC Alpha 22, Alpha 15, Alpha P22, dan Alpha P30, menggunakan umpan balik M-sensor atau position coder untuk kontrol kecepatan dan orientasi.

Modul ini memiliki lebar 150mm, menampung kipas pendingin internal dan eksternal dengan heatsink eksternal, dan menampilkan tampilan LED tujuh segmen kembar yang khas yang menunjukkan status operasi dan kode alarm drive.

A20B-1006-0481 membawa transistor daya IGBT dan sirkuit penginderaan arus terkait yang menangani arus motor penuh — output terukur 95A — pada tegangan bus DC (283–325V).

Pada tingkat arus dan tegangan ini, komponen pada papan ini berada di bawah tekanan listrik dan termal yang signifikan selama operasi normal.

Penuaan komponen, terutama modul IGBT itu sendiri dan kapasitor elektrolitik di bagian catu daya gate drive, menentukan masa pakai praktis papan.

Spesifikasi Utama

SPM-22 dalam Sistem Drive Spindel Alpha

A06B-6088-H222 termasuk dalam sistem drive seri Alpha FANUC — arsitektur yang memasangkan PSM (Power Supply Module) bersama dengan modul amplifier servo (SVM) dan modul amplifier spindel (SPM) terpisah pada bus DC umum.

PSM menghasilkan bus DC dari suplai AC tiga fasa yang masuk. SPM-22 mengambil dari bus ini dan mengubahnya menjadi output tiga fasa frekuensi variabel yang menggerakkan motor spindel.

Di dalam SPM-22, A20B-1006-0481 adalah tempat konversi daya ini terjadi.

Transistor IGBT pada papan ini menyaklar tegangan bus DC untuk menghasilkan output sinusoidal tiga fasa. Setiap IGBT harus beralih dari mati total ke hidup total dan kembali ribuan kali per detik, dengan waktu dan siklus kerja yang tepat dikontrol oleh sinyal gate dari papan pengapian di atasnya.

Output yang dihasilkan, setelah difilter dalam induktansi motor, menghasilkan arus sinusoidal halus yang menciptakan medan magnet berputar di motor spindel.

Peringkat output 95A berarti setiap fasa output SPM-22 dapat memberikan 95 amp secara terus menerus.

Ini mewakili sejumlah besar daya listrik — pada tegangan bus DC, ini sesuai dengan peringkat spindel 22kW penuh.

Transistor dan manajemen panasnya harus menangani arus ini secara terus menerus selama operasi pemotongan berat.

Papan Daya vs Papan Kontrol — Memahami Perbedaan Kesalahan Papan Ganda

Pengetahuan yang paling penting secara praktis untuk memelihara drive spindel seri 6088 adalah perbedaan antara kesalahan papan kontrol dan kesalahan papan daya. Perbedaan ini menentukan papan mana yang akan diganti.

Kesalahan papan kontrol (A16B-2202-0432) menghasilkan alarm yang berkaitan dengan komunikasi, penanganan parameter, pemrosesan umpan balik, dan fungsi tingkat perangkat lunak drive. Drive dapat menghasilkan kode alarm yang menunjukkan kesalahan komunikasi dengan CNC, ketidaksesuaian parameter, atau kelainan sinyal umpan balik.

Tahap daya mungkin utuh secara elektrik.

Kesalahan papan daya (A20B-1006-0481) menghasilkan alarm yang berkaitan dengan arus berlebih, kesalahan IGBT, kegagalan transistor, dan kesalahan penginderaan arus.

Motor mungkin menerima arus output yang salah atau tidak ada. Dalam kasus yang parah — korsleting transistor, misalnya — drive dapat memicu perlindungan inputnya dan berhenti sepenuhnya.

Mengidentifikasi papan mana yang rusak sebelum memesan pengganti menghindari biaya dan penundaan penggantian papan yang tidak rusak.

Membaca kode alarm spesifik dari tampilan LED drive dan memetakannya ke kategori kesalahan yang sesuai adalah titik awal untuk diagnosis ini.

Ketersediaan dan Pendekatan Layanan

Kebijakan FANUC dan praktik sebagian besar penyedia layanan spesialis bukanlah menjual A20B-1006-0481 sebagai papan mandiri.

Papan ini tersedia sebagai bagian dari pertukaran modul drive SPM-22 lengkap atau sebagai komponen dalam layanan perbaikan tingkat drive.

Pendekatan ini masuk akal secara fungsional: memverifikasi bahwa papan berfungsi dengan benar memerlukan pengujiannya di bawah beban motor aktual dalam unit drive lengkap, bukan di bangku tanpa motor yang terhubung.

Ketika kesalahan spindel diidentifikasi berasal dari papan daya, opsi layanan praktisnya adalah: pertukaran SPM-22 lengkap (tercepat), perbaikan tingkat drive di mana komponen spesifik yang rusak pada papan daya diidentifikasi dan diganti, atau penggantian modul IGBT di mana kesalahan secara spesifik pada perangkat IGBT.

Semua opsi ini memerlukan unit drive lengkap untuk tersedia.

FAQ

Q1: SPM-22 menunjukkan kode alarm IGBT dan spindel tidak dapat berjalan. Kartu kontrol telah diuji dan dipastikan baik. Apakah A20B-1006-0481 adalah lokasi kesalahan?

Alarm IGBT dengan kartu kontrol yang dipastikan baik menunjukkan ke papan daya. Alarm IGBT dapat menunjukkan kegagalan transistor (korsleting atau sirkuit terbuka), kegagalan sirkuit gate drive IGBT yang mencegah pensaklaran yang benar, atau kesalahan penginderaan arus.

Semua ini terletak pada A20B-1006-0481. Dalam kasus di mana IGBT itu sendiri korslet, mungkin juga ada kerusakan pada sekering bus DC atau perlindungan sirkuit di hulu.

Periksa sekering perlindungan drive sebelum melanjutkan pekerjaan tingkat papan.

Q2: Setelah SPM-22 terpicu pada alarm arus berlebih, ia mengatur ulang dan berjalan dengan benar untuk sementara waktu sebelum terpicu lagi. Pola berulang. Apa artinya ini tentang papan daya?

Alarm arus berlebih intermiten yang mengatur ulang dan berulang menunjukkan kesalahan termal atau kelistrikan marjinal daripada kegagalan komponen total.

Penyebab paling umum adalah IGBT yang berkinerja marjinal — ia lulus pemeriksaan daya drive dan berjalan dengan benar pada beban yang lebih rendah, tetapi gagal di bawah tekanan termal operasi beban penuh.

Drive terpicu, komponen mendingin, dan berjalan lagi sampai tekanan termal berulang. IGBT yang berperilaku seperti ini pada akhirnya akan gagal permanen.

Atur pertukaran atau perbaikan SPM-22 lengkap sebelum produksi dihentikan oleh kegagalan keras.

Q3: Kipas pendingin eksternal SPM-22 berhenti. Seberapa mendesak penggantiannya, dan dapatkah papan daya rusak karena berjalan tanpanya?

Kipas eksternal sangat penting untuk manajemen termal papan daya. Modul spindel seri FANUC 6088 menghasilkan panas yang cukup besar pada transistor IGBT selama operasi. Tanpa aliran udara yang memadai di atas heatsink eksternal, suhu sambungan transistor akan melebihi batas aman.

Berjalan tanpa kipas eksternal selama pemotongan berat akan menyebabkan kegagalan termal IGBT dalam hitungan menit hingga jam tergantung pada beban. Ganti kipas segera.

Jangan lanjutkan produksi sampai kipas diganti — modul IGBT jauh lebih mahal daripada kipas.

Q4: A20B-1006-0481 dan A20B-1006-0487 keduanya terdaftar untuk A06B-6088-H222. Apakah mereka dapat dipertukarkan?

Baik -0481 dan -0487 adalah papan daya yang telah digunakan dalam modul SPM-22 A06B-6088-H222.

Mereka adalah varian dalam aplikasi yang sama, berpotensi mewakili revisi perangkat keras atau perubahan produksi dalam model drive yang sama.

Apakah mereka dapat dipertukarkan dalam unit drive tertentu tergantung pada papan mana yang awalnya dipasang dan apakah perbedaan revisi memengaruhi antarmuka termal atau listrik drive.

Konfirmasikan dengan spesialis layanan yang menyediakan modul drive daripada mengasumsikan dapat dipertukarkan.

Q5: Drive SPM-22 sedang dinonaktifkan dari satu mesin. Bisakah papan daya A20B-1006-0481 diselamatkan dan digunakan sebagai cadangan untuk SPM-22 lainnya?

Menyelamatkan papan daya dari drive yang dinonaktifkan dimungkinkan, tetapi kondisinya harus dinilai sebelum mempercayainya di mesin produksi lain.

Periksa modul IGBT untuk tanda-tanda kerusakan — perubahan warna, retak, atau bukti fisik kelebihan beban. Ukur penurunan tegangan maju IGBT dan kebocoran untuk memverifikasi bahwa mereka sesuai spesifikasi. Nilai kondisi kapasitor elektrolitik.

Papan dari mesin yang dinonaktifkan mungkin memiliki jam operasional yang cukup dan penuaan komponen yang membuatnya tidak cocok untuk layanan berkelanjutan tanpa perbaikan.
