FANUC A20B-1006-0483 | PCB Kontrol PSM Seri Alpha — Manajemen Bus DC dan Antarmuka CNC

Kecerdasan di Dalam PSM Alpha

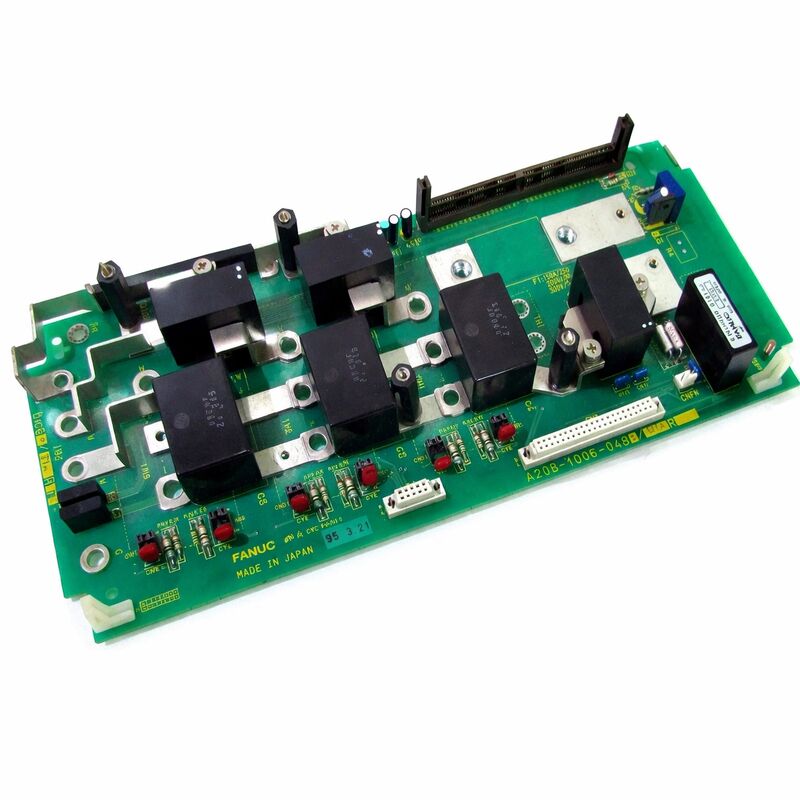

A20B-1006-0483 adalah PCB kontrol untuk Modul Catu Daya (PSM) Seri Alpha FANUC — papan yang menangani semua fungsi cerdas PSM. PSM itu sendiri adalah fondasi dari sistem penggerak Alpha: ia merektifikasi AC tiga fasa yang masuk dan menciptakan bus DC bersama tempat semua modul penguat servo dan spindel menarik daya penggerak motor mereka. PCB kontrol pada A20B-1006-0483 mengelola setiap tahap proses ini.

Saat daya dinyalakan, papan menjalankan urutan pra-pengisian daya — secara bertahap mengisi kapasitor bus untuk membatasi arus masuk, kemudian memerintahkan kontaktor utama untuk menutup setelah bus mencapai tegangan operasi. Selama pengoperasian mesin, papan terus memantau tegangan bus DC. Ketika motor melambat dan mengembalikan energi regeneratif ke bus, papan mengelola energi ini: baik mengembalikannya ke suplai AC melalui sirkuit regenerasi aktif atau mengarahkannya ke resistor pembuangan untuk mencegah tegangan bus naik ke tingkat yang merusak.

Papan juga mengelola antarmuka komunikasi PSM ke pengontrol CNC — melaporkan status bus, kondisi kesalahan, dan status siap yang digunakan CNC untuk mengurutkan pengaktifan sumbu.

Mengganti PCB kontrol ini adalah tindakan pemeliharaan yang ditargetkan ketika PSM mengalami kesalahan kontrol. Tahap daya PSM (jembatan penyearah, kapasitor, kontaktor) mungkin sepenuhnya sehat sementara papan kontrol adalah titik kegagalan.

Tiga Pola Kesalahan — Sirkuit Mana yang Gagal

Mencocokkan gejala dengan sirkuit membantu mengonfirmasi bahwa papan kontrol adalah diagnosis yang benar sebelum memesan. Satu trip tegangan berlebih dari pengereman regeneratif yang berat mungkin menunjukkan ketidakcocokan ukuran penggerak vs beban daripada kesalahan papan — trip berulang dalam operasi normal menunjukkan papan.

Spesifikasi Utama

Pencocokan Sufiks Wajib

Seri A20B-1006 mencakup papan kontrol PSM di seluruh rentang PSM Alpha — PSM-15, PSM-26, PSM-30, PSM-37, PSM-45, dan PSM-55. Setiap model memiliki varian papan spesifiknya. Sufiks -0483 dicocokkan dengan parameter kontrol dan ambang batas perlindungan model PSM yang ditunjuk. Papan dari model PSM yang berbeda mungkin secara fisik cocok tetapi akan menghasilkan operasi yang salah. Selalu cocokkan nomor suku cadang lengkap papan yang terpasang.

FAQ

Q1: Mesin menunjukkan alarm bus DC pada setiap upaya penyalaan. Input AC benar dan kapasitor tidak rusak. Mungkinkah ini A20B-1006-0483?

Ya. Alarm bus yang persisten dengan kapasitor yang dipastikan baik dan input AC yang benar menunjukkan sirkuit pra-pengisian daya atau sirkuit pengukuran tegangan bus DC pada papan kontrol. Papan mungkin tidak menyelesaikan urutan pra-pengisian daya, atau sirkuit pengukuran tegangan membaca secara tidak benar dan memicu alarm palsu. Ganti papan jika inspeksi visual tidak menunjukkan kerusakan tetapi kesalahan tetap ada.

Q2: PSM menyala secara normal tetapi menunjukkan kesalahan komunikasi berulang dengan CNC selama pemesinan. Bus DC terlihat stabil.

Kesalahan komunikasi dengan bus DC yang stabil menunjukkan sirkuit antarmuka CNC papan daripada fungsi kontrol daya. Periksa kabel komunikasi antara PSM dan CNC terlebih dahulu — kontak kabel yang terputus-putus menghasilkan gejala yang identik dengan sirkuit antarmuka yang gagal. Jika kabel dipastikan baik, ganti papan kontrol.

Q3: Setelah pengereman regeneratif yang berat, PSM trip karena tegangan berlebih sekali. Trip tersebut hilang setelah siklus daya dan mesin tampak normal. Apakah papan tersebut rusak?

Satu trip dari peristiwa deselerasi yang sangat berat tidak selalu merupakan kesalahan papan — mungkin menunjukkan bahwa beban deselerasi melebihi kapasitas regeneratif PSM yang dinilai. Jika trip tegangan berlebih menjadi berulang dalam kondisi operasi normal, evaluasi sirkuit manajemen regeneratif pada papan kontrol. Periksa juga kapasitor bus DC — peristiwa tegangan berlebih berulang mempercepat degradasi kapasitor seiring waktu.

Q4: Apakah papan kontrol PSM menyimpan parameter yang perlu ditransfer selama penggantian?

Papan kontrol PSM seri Alpha biasanya tidak menyimpan parameter yang dapat disesuaikan pengguna — fungsi ditentukan oleh desain perangkat keras papan. Tidak diperlukan transfer perangkat lunak untuk sebagian besar konfigurasi. Setelah penggantian, jalankan pengujian sistem penuh untuk mengonfirmasi perilaku pra-pengisian daya yang benar, regulasi bus DC, dan manajemen regenerasi sebelum mengembalikan mesin ke produksi.

Q5: Bagaimana A20B-1006-0483 yang benar dikonfirmasi terhadap papan A20B-1006 lainnya?

Baca nomor suku cadang lengkap dari label papan yang terpasang — sufiks -0483 adalah pengidentifikasi definitif untuk model PSM dan revisi perangkat keras ini. Jangan mengganti papan yang terlihat serupa dari model PSM yang berbeda. Dimensi fisik dan posisi konektor mungkin tampak identik antara varian sementara fungsi elektronik dan ambang batas perlindungan berbeda.
