FANUC BOARD UNIT A20B10060487 A2OB-1OO6-O487 A20B-1006-0487

FANUC A20B-1006-0487

Nomor Bagian:A20B-1006-0487

Produsen:FANUC Corporation (Jepang)

Jenis produk:Spindle Amplifier Module Wiring PCB

Seri papan:A20B-1006

Aplikasi:Seri FANUC Alpha SPM (Spindle Amplifier Module)

Keluarga drive:Drive seri FANUC Alpha

Gambaran umum

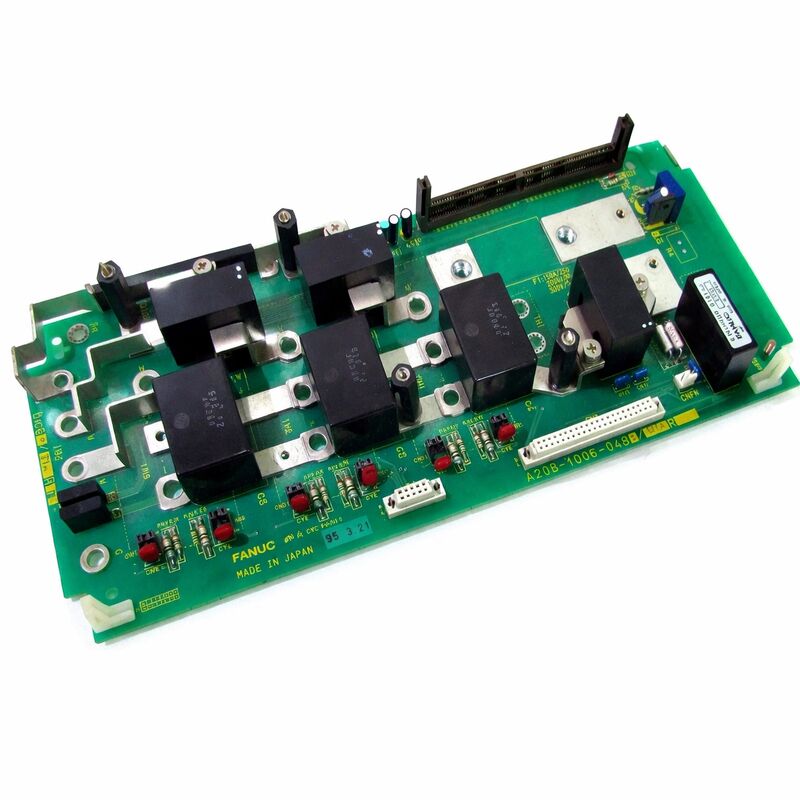

A20B-1006-0487 adalah PCB kabel untuk FANUC seri Alpha SPM Spindle Amplifier Module.modul amplifier spindle adalah unit yang menggerakkan mesin alat CNC spindle motor, mengubah tegangan bus DC dari PSM menjadi AC frekuensi variabel yang mendorong spindle pada kecepatan dan torsi yang diperintahkan.

A20B-1006-0487 adalah papan kabel internal dalam modul ini: papan yang mengarahkan, menghubungkan, dan menghubungkan berbagai sinyal dan jalur daya antara komponen internal modul lainnya.

PCB kabel juga disebut papan kabel atau papan interkoneksi berbeda dari PCB kontrol dan PCB daya di unit drive.PCB kontrol berisi pengolahan elektronik dan servo algoritma pelaksanaan.

PCB daya terhubung langsung dengan transistor output. PCB kabel menyediakan infrastruktur routing fisik yang menghubungkan papan ini ke konektor eksternal modul,sensor internal, koneksi bus daya, dan perangkat perlindungan.

Tanpa papan kabel, komponen internal modul tidak dapat berkomunikasi satu sama lain atau dengan sistem penggerak eksternal.

Seri A20B-1006 mencakup kabel PCB untuk modul drive Alpha FANUC di berbagai peringkat dan konfigurasi saat ini.

Ini diproduksi di Jepang dengan standar produksi FANUC dan dirancang untuk lingkungan termal dan listrik di dalam drive spindle Alpha yang beroperasi.

Spesifikasi Utama

Drive Spindle Alpha SPM dalam Arsitektur FANUC

FANUC Alpha SPM adalah modul drive spindle dalam sistem drive bus DC bersama FANUC.PSM memasok bus DC.

Unit SVM menggerakkan motor sumbu servo. SPM menggerakkan motor spindle.

Persyaratan pengendalian motor spindle berbeda dari motor sumbu servo.

Motor spindle harus berjalan pada kecepatan yang diperintahkan dari hampir nol hingga maksimum motor, mempertahankan torsi konstan di rentang kecepatan yang luas, mendukung kontrol torsi untuk operasi threading,dan mengorientasikan dengan tepat ke posisi sudut yang ditentukan untuk perubahan alatSPM menangani semua persyaratan ini.

Di dalam SPM, beberapa papan bekerja sama: PCB kontrol menjalankan algoritma regulasi kecepatan dan torsi, bagian output menggerakkan transistor daya,dan kabel PCB ̇ A20B-1006-0487 ̇ mengikat semua komponen internal bersama-sama.

Setiap jalur sinyal dari papan kontrol ke tahap output daya, setiap koneksi sensor, setiap antarmuka konektor eksternal, melewati PCB kabel.

Fungsi PCB Pengkabelan

Istilah "kabel PCB" spesifik dan berarti dalam konteks desain modul drive FANUC.Mereka menjadi tuan rumah konektor yang berpasangan dengan kabel kabel modul dari CNC.

Mereka menyediakan posisi konektor internal yang berpasangan dengan papan kontrol dan bagian transistor output.

Mereka mengarahkan sinyal pengukuran arus dari transduser arus tahap output ke input pengukuran papan kontrol.

Beberapa PCB kabel juga menjadi tuan rumah komponen yang secara fungsional merupakan bagian dari sirkuit yang mereka dukung - kapasitor snubber, resistor gerbang, sirkuit kondisioning transduser arus, dan perangkat perlindungan.

Dalam kasus-kasus ini, papan kabel bukan hanya routing pasif; ia berpartisipasi dalam fungsi sirkuit.Populasi komponen spesifik pada A20B-1006-0487 ditentukan oleh konfigurasi SPM yang didukung.

Ketika kabel PCB gagal dari kerusakan komponen, keausan konektor, kerusakan jejak, atau kontaminasi kesalahan sering muncul sebagai kegagalan multi-sinyal yang kompleks daripada kesalahan bersih tunggal.

Beberapa alarm dapat muncul secara bersamaan karena papan menyediakan jalur sinyal untuk banyak sirkuit yang dipantau yang berbeda.

Pola multi-alarm ini pada awalnya bisa tampak membingungkan sampai elemen umum - PCB kabel - diidentifikasi.

Penggantian dalam Konteks Layanan SPM

Unit SPM Alpha biasanya dilayani sebagai modul. Ketika modul drive spindle gagal, diagnosis menentukan apakah kesalahan berada di bagian kontrol (papan kontrol),Bagian daya (transistor output)Mengganti hanya papan yang rusak daripada modul lengkap adalah pendekatan pemeliharaan yang ekonomis dan praktis.

PCB kabel adalah salah satu dari tiga lapisan papan yang dapat diganti dalam Alpha SPM.Penggantiannya membutuhkan pemisahan sebagian dari rumah modul untuk mengakses posisi pemasangan papan dan konektor internal.

Setelah diganti, fungsi modul lengkap harus diuji ‡ akselerasi spindle, kecepatan konstan di bawah beban, dan orientasi ‡ sebelum mesin dikembalikan ke produksi.

Pastikan nomor bagian papan ganti sesuai dengan tepat. PCB kabel dalam seri A20B-1006 dikonfigurasi untuk nilai arus drive tertentu.

Sebuah papan dari rating arus yang berbeda mungkin tampak sama tetapi akan memiliki nilai komponen yang berbeda atau tata letak jejak yang tidak sesuai dengan parameter sirkuit yang diperlukan.

FAQ

Q1: Drive spindle Alpha memicu alarm overcurrent segera pada spindle aktif, sebelum perintah kecepatan dikeluarkan.

Sebuah alarm overcurrent sebelum perintah kecepatan adalah konsisten dengan baik kabel PCB kesalahan atau kesalahan papan kontrol.Overcurrent terdeteksi sebelum transistor output dihidupkan ini menunjukkan kesalahan sirkuit pengukuran daripada arus berlebihan yang sebenarnya.

Periksa jalur sinyal sirkuit pengukuran arus pada PCB kabel: jika transduser arus terhubung ke papan kabel dan pengkondisian sinyal mereka ada di papan kabel,kesalahan di sana menghasilkan pembacaan overcurrent palsu yang memicu alarm segera.

T2: Spindle berjalan dengan kecepatan tetapi orientasi gagal setiap kali. Motor dan encoder tampak tidak rusak. Mungkinkah PCB kabel terlibat?

Kegagalan orientasi spindle dengan operasi kecepatan normal menunjukkan jalur Z-sinyal (satu kali per revolusi posisi denyut nadi).sinyal umpan balik encoder routing melewati papan kabel sebelum mencapai papan kontrol.

Kegagalan PCB kabel di jalur sinyal encoder dapat mengganggu atau menurunkan sinyal Z sambil meninggalkan umpan balik kecepatan (sinyal C) utuh.

Periksa sinyal Z pada output konektor encoder papan kabel dengan menggunakan osiloskop.

T3: Modul SPM dibuka untuk inspeksi dan PCB kabel menunjukkan korosi terlihat di sekitar satu area konektor.

Korosi yang terlihat di sekitar konektor menunjukkan bahwa kelembaban atau kontaminan korosif telah memasuki rumah modul dan mencapai papan.

Korosi pada kontak konektor meningkatkan resistensi kontak dan dapat menghasilkan kesalahan sinyal intermiten atau permanen.

Sebuah papan dengan korosi aktif yang terlihat harus diganti daripada dibersihkan korosi biasanya meluas ke kontak konektor di luar apa yang terlihat di permukaan,dan pembersihan jarang sepenuhnya mengembalikan kontak yang terkena fungsi yang dapat diandalkan.

T4: Bisakah PCB kabel diuji di luar modul drive?

Sebuah tes fungsional yang berarti dari PCB kabel membutuhkannya untuk terhubung ke sirkuit sekitarnya yang dia jalani - papan kontrol, tahap output, dan koneksi eksternal.Pengujian terisolasi papan kabel pasif terbatas pada pengukuran kontinuitas dan pemeriksaan visual dari jejak dan koneksi.

Untuk mengkonfirmasi fungsi papan dengan benar, ia harus diuji dalam modul lengkap dalam kondisi operasi.

T5: Setelah mengganti PCB kabel, apakah ada parameter spindle yang harus dimasukkan kembali?

Parameter spindle disimpan di memori pengontrol CNC (FROM / SRAM), bukan di PCB kabel modul SPM. Mengganti papan kabel tidak mempengaruhi penyimpanan parameter.

Namun, setelah setiap pekerjaan layanan SPM, confirm that the spindle initialization sequence completes correctly and that the spindle speed calibration and orientation parameters are producing the expected machine behavior before releasing the machine to production.
