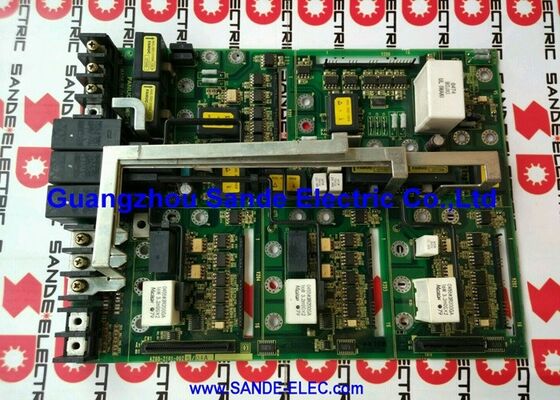

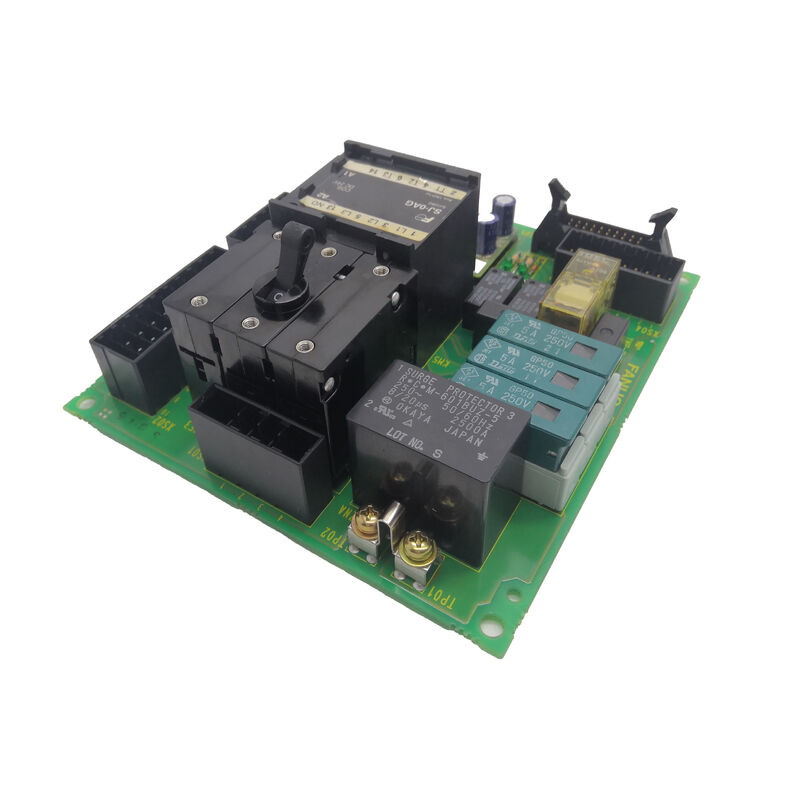

A20B-1006-0489 | FANUC Alpha SPM-30 Spindle Amplifier Power PCB — A06B-6088-H230 / Jepang / Dengan A20B-2902-0390 dan A16B-2202-043x

SPM — Modul Penggerak Spindle dalam Sistem Alpha

Dalam kabinet penggerak seri FANUC Alpha, SPM (Modul Daya Spindel) menggerakkan motor spindel utama peralatan mesin. SPM menerima tegangan bus DC dari PSM (Modul Catu Daya) dan mengubahnya menjadi output AC frekuensi variabel untuk motor spindel.

SPM-30 menangani spindel 30kW — tingkat daya tipikal untuk pusat permesinan dengan ukuran motor spindel dalam kisaran 22–30kW, yang mencakup berbagai operasi pemesinan tujuan umum.

Di dalam modul SPM-30, tiga PCB berbeda bekerja sama:

Papan daya (A20B-1006-0489):Kabel utama dan PCB perutean daya. Ini membawa koneksi arus tinggi — input bus DC, output AC tiga fase ke motor spindel, dan antarmuka perangkat daya.

Papan tembak (A20B-2902-0390):Menghasilkan pulsa penggerak gerbang untuk perangkat switching IGBT. Papan penembakan menerjemahkan perintah kartu kendali menjadi sinyal gerbang presisi mikrodetik yang diperlukan untuk kecepatan spindel dan kontrol torsi yang akurat.

Kartu kendali (A16B-2202-043x atau A16B-2203-033x):Lapisan intelijen. Ia menerima perintah kecepatan spindel dari CNC, menjalankan loop kontrol kecepatan dan arus, memproses umpan balik encoder, dan memerintahkan papan penembakan.

Informasi Produk Utama

Output Spindel 30kW — Cakupan Tingkat Daya Ini

Modul SPM-30 memiliki rating output spindel kontinu 30kW. Dalam konteks motor spindel pusat permesinan, 30kW mencakup:

• Pusat permesinan berkecepatan tinggi dengan torsi spindel sedang pada kecepatan tinggi
• Pusat permesinan vertikal serbaguna dengan rentang spindel 15.000–20.000 RPM
• Pusat permesinan horizontal yang memerlukan daya berkelanjutan dengan torsi sedang

Peringkat 30kW mengacu pada total daya keluaran berkelanjutan. Daya puncak jangka pendek selama transien percepatan biasanya melebihi nilai ini.

Skenario Aplikasi

Kesalahan papan daya SPM-30:Penggerak spindel pusat permesinan menghasilkan alarm arus lebih terus-menerus yang tidak berhubungan dengan motor atau beban mekanis. Kartu kendali dan papan tembak diuji dengan benar. Papan daya A20B-1006-0489 diidentifikasi sebagai kesalahan. Mengganti papan akan mengembalikan pengoperasian spindel normal.

Layanan modul SPM-30:Selama perombakan modul penggerak spindel terjadwal, papan daya A20B-1006-0489 diganti di samping papan penyalaan sebagai bagian dari pembaruan PCB menyeluruh untuk sistem penggerak spindel dengan jam kerja tinggi.

Pemulihan pasca kesalahan:Modul spindel mengalami kesalahan internal setelah kejadian tegangan lebih pada bus DC. Papan daya menunjukkan kerusakan komponen yang terlihat. Penggantian A20B-1006-0489, dikombinasikan dengan verifikasi papan penyalaan dan kartu kendali, mengembalikan modul spindel ke spesifikasi pengoperasian penuh.

Pertanyaan Umum

Q1: Apakah A20B-1006-0489 dijual dan dipasang secara terpisah, atau hanya sebagai bagian dari modul lengkap?

Beberapa organisasi layanan menyediakan A20B-1006-0489 sebagai papan individual untuk penggantian tingkat perbaikan. Perusahaan lain, seperti CNC Electronics, hanya menyediakan modul A06B-6088-H230 lengkap sebagai rakitan — bukan PCB individual saja. Apakah pasokan papan individual atau pasokan modul lengkap merupakan pendekatan yang tepat tergantung pada diagnosis kesalahan: kegagalan papan tunggal yang dikonfirmasi mendukung penggantian PCB individual; kerusakan modul yang meluas (beberapa papan, perangkat listrik) lebih baik diatasi dengan penggantian modul secara menyeluruh.

Q2: Apa fungsi papan tembak A20B-2902-0390, dan bagaimana cara berinteraksi dengan A20B-1006-0489?

Papan penyala menghasilkan sinyal penggerak gerbang (pulsa PWM) untuk transistor IGBT pada tahap keluaran SPM-30. Sinyal penggerak gerbang melewati papan daya (A20B-1006-0489) untuk mencapai terminal gerbang IGBT. Jika papan penyala menghasilkan waktu gerbang yang salah, papan daya mengirimkan sinyal yang salah ini ke perangkat daya — menyebabkan ketidakseimbangan arus, pemanasan berlebih, atau kegagalan komponen. Diagnosis kesalahan harus memastikan kedua papan berfungsi dengan benar sebelum mengganti hanya satu papan.

Q3: Apa perbedaan SPM-30 (A06B-6088-H230) dengan varian A06B-6102-H230 yang lebih baru?

Keduanya menggunakan power board A20B-1006-0489 tetapi dengan revisi kartu kendali dan versi perangkat lunak yang berbeda. H230 pada seri A06B-6088 menggunakan kartu kendali pada seri A16B-2202-043x; A06B-6102-H230 menggunakan kartu kontrol dari seri A16B-2203-033x dengan firmware yang diperbarui (ROM versi 9D20 atau lebih baru). Papan daya umum digunakan di antara varian-varian ini karena perangkat keras penggerak motornya sama — perbedaannya terletak pada kemampuan perangkat lunak kontrol.

Q4: Fitur perlindungan apa yang disediakan modul SPM-30?

SPM-30 melindungi terhadap arus berlebih (arus keluaran melebihi batas), tegangan berlebih bus DC (dari PSM atau regenerasi), hubung singkat fasa ke fasa dan fasa ke tanah, suhu berlebih (pemantauan suhu heatsink), dan beban berlebih pada motor spindel. Perlindungan ini diterapkan di seluruh tumpukan tiga papan: kartu kendali memantau sebagian besar kondisi dan memerintahkan papan penembakan untuk menonaktifkan pulsa gerbang jika terjadi kesalahan; papan daya berkontribusi terhadap pemantauan termal melalui koneksi termistor.

Q5: Apa kode alarm alpha SPM yang menunjukkan kesalahan papan daya?

Alarm FANUC Alpha SPM yang relevan dengan masalah papan daya meliputi: Alarm SPM 24 (alarm IPM — kesalahan modul daya cerdas, menunjukkan drive gerbang IGBT atau kesalahan perangkat daya yang melewati papan daya); Alarm SPM 01 (arus lebih motor); dan alarm SPM 12 (heatsink terlalu panas). Alarm arus berlebih yang terjadi satu kali dapat diakibatkan oleh lonjakan beban sementara, namun alarm yang terus-menerus atau segera berulang — terutama alarm IPM — tanpa teridentifikasi kesalahan motor atau eksternal, mengarah ke papan daya sebagai kandidat pengganti.
