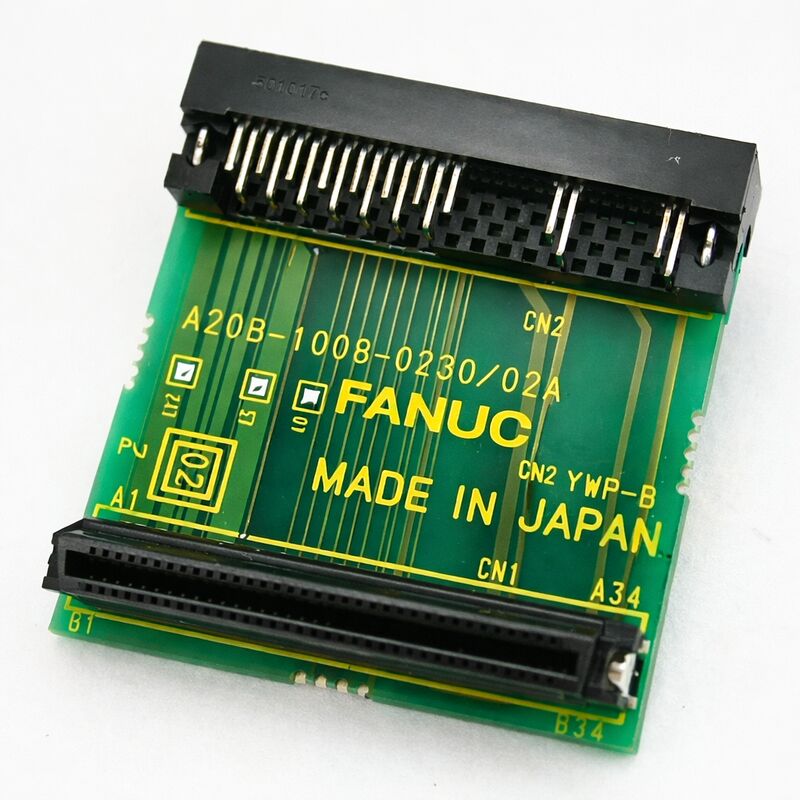

Fanuc A20B-1008-0230 Papan sirkuit A20B10080230 A2OB-1OO8-O23O

FANUC A20B-1008-0230 | Konektor Papan Sirkuit Penguat Servo Beta i — Seri A20B-1008, Asal Jepang

Nomor Suku Cadang: A20B-1008-0230

Produsen: FANUC Corporation (Jepang)

Tipe Produk: Papan Sirkuit Konektor (Papan Antarmuka / Pengkabelan)

Seri Papan: A20B-1008

Aplikasi: Penggerak Servo FANUC Seri Beta i (βi)

Gambaran Umum

A20B-1008-0230 adalah papan sirkuit cetak konektor dari seri A20B-1008 FANUC — keluarga papan antarmuka dan konektor yang dirancang untuk menyediakan lapisan antarmuka pengkabelan fisik dan konektor untuk produk penggerak FANUC.

Dalam konteks penggerak servo seri Beta i (βi), papan konektor adalah komponen yang menyatukan koneksi eksternal penggerak: antarmuka serat optik FSSB dari CNC, terminal keluaran daya motor servo, konektor umpan balik encoder, koneksi baterai untuk penyimpanan posisi absolut, dan koneksi sinyal tambahan untuk keluaran rem dan status penggerak.

Seri βi mewakili platform penggerak servo dengan biaya terjangkau dari FANUC — dirancang untuk mesin perkakas dan aplikasi otomasi di mana kepadatan daya penuh dan kinerja puncak seri Alpha akan lebih dari yang dibutuhkan.

Modul satu sumbu yang ringkas dengan lebar 50mm, servo βi mengintegrasikan catu daya sendiri, menghilangkan kebutuhan akan PSM terpisah dalam konfigurasi satu sumbu atau dua sumbu yang lebih kecil. Penggerak berkomunikasi dengan CNC melalui serat optik FSSB — bus servo digital berkecepatan tinggi yang sama yang digunakan di seluruh jajaran penggerak seri i FANUC — memberikannya kinerja servo loop tertutup yang sama presisinya dengan rekan-rekannya yang lebih besar.

Papan konektor dalam penggerak βi melakukan fungsi yang spesifik dan penting: ia adalah panel depan fisik dari modul penggerak.

Semua kabel yang menghubungkan penggerak ke pengkabelan mesin — serat optik dari CNC, kabel daya motor, kabel encoder — berakhir pada papan ini.

Papan merutekan sinyal-sinyal ini ke papan sirkuit internal penggerak, dan menyediakan tampilan status LED serta dudukan baterai yang berada di bagian depan penggerak.

Ketika papan konektor rusak, seringkali rusak dengan cara yang memengaruhi satu atau lebih jalur sinyal tertentu — konektor encoder yang mengalami kontak buruk, koneksi baterai yang menyebabkan alarm posisi absolut intermiten, atau antarmuka serat optik yang menghasilkan alarm komunikasi FSSB.

Spesifikasi Utama

Arsitektur Penggerak Beta i — Peran Papan Konektor

Penguat servo βi adalah penggerak terintegrasi yang ringkas. Berbeda dengan modul SVM seri Alpha yang memisahkan kontrol dan daya ke papan yang berbeda yang berbagi bus DC umum, unit βi adalah modul mandiri dengan konversi daya internalnya sendiri.

Secara internal, penggerak βi biasanya berisi papan sirkuit kontrol utama dan papan konektor.

Papan kontrol membawa logika kontrol servo, sirkuit penggerak gerbang IGBT, dan penginderaan arus.

Papan konektor di bagian depan modul membawa semua koneksi eksternal dan menyajikannya kepada teknisi yang memasang kabel atau menyervis penggerak.

Arsitektur ini berarti bahwa penggantian papan konektor terkadang merupakan solusi spesifik untuk kerusakan penggerak βi.

Jika penguat servo menghasilkan alarm yang berkorelasi dengan konektor tertentu — alarm pemutusan encoder ketika kabel encoder diketahui baik, alarm FSSB ketika kabel optik tidak rusak — kerusakan mungkin ada pada soket papan konektor atau jalur sinyal daripada pada sirkuit kontrol utama.

Kerusakan tingkat konektor adalah mode penuaan yang diketahui: kelelahan sambungan solder, keausan soket konektor karena penyisipan kabel berulang, dan oksidasi pin di lingkungan industri semuanya bermanifestasi sebagai kerusakan konektor intermiten atau permanen.

Antarmuka FSSB dan Encoder

Koneksi serat optik FSSB ke CNC adalah jalur sinyal kontrol utama untuk penggerak βi.

Perangkat lunak kontrol servo CNC mengirimkan perintah posisi sumbu ke penggerak melalui tautan ini, dan penggerak melaporkan posisi encoder dan status kembali melalui serat yang sama.

A20B-1008-0230 menampung pemancar dan penerima optik untuk tautan ini.

Kerusakan pada komponen optik ini — dari kontaminasi serat, pergeseran penyelarasan optik, atau kegagalan komponen — menyebabkan alarm komunikasi FSSB yang mencegah operasi sumbu.

Konektor umpan balik encoder pada papan yang sama menerima kabel sinyal coder pulsa serial dari motor servo.

Sinyal ini membawa data posisi, kecepatan, dan posisi absolut motor kembali ke sirkuit kontrol penggerak.

Koneksi yang buruk pada titik ini menyebabkan kesalahan posisi, alarm pemutusan encoder, atau, dalam kasus encoder absolut, hilangnya posisi referensi setelah siklus daya.

Koneksi Baterai Encoder Absolut

Baterai untuk penyimpanan data encoder posisi absolut terhubung secara fisik melalui papan konektor. Baterai — biasanya sel lithium 3V — mempertahankan penghitung posisi absolut di encoder selama periode mati daya mesin.

Koneksi baterai pada A20B-1008-0230 merutekan suplai 3V ini ke encoder melalui kabel umpan balik encoder.

Ketika baterai habis, encoder kehilangan posisi absolutnya dan mesin memerlukan referensi ulang setelah setiap siklus daya.

Penggantian baterai pada penggerak βi harus dilakukan saat daya kontrol penggerak menyala, untuk mencegah hilangnya data posisi selama pertukaran baterai.

A20B-1008-0230 menyediakan dudukan baterai fisik dan sirkuit koneksi untuk fungsi ini.

FAQ

T1: Penggerak servo βi menghasilkan alarm FSSB tetapi kabel serat optik tampak tidak rusak. Mungkinkah A20B-1008-0230 yang rusak?

Ya. Alarm FSSB dengan kabel yang tidak rusak menunjukkan pemancar/penerima optik pada papan konektor penggerak atau ujung serat yang terkontaminasi.

Bersihkan ujung serat optik terlebih dahulu — bahkan sedikit kontaminasi pada permukaan serat menyebabkan hilangnya sinyal.

Gunakan alat pembersih kelas optik. Jika alarm tetap ada setelah dibersihkan, coba kabel serat cadangan yang diketahui baik.

Jika alarm masih tetap ada, komponen optik pada A20B-1008-0230 kemungkinan rusak.

T2: Alarm pemutusan encoder muncul hanya sesekali. Kabel encoder dan encoder telah dikonfirmasi baik. Apakah ini kerusakan papan konektor?

Alarm encoder intermiten dengan kabel dan encoder yang dikonfirmasi baik konsisten dengan kerusakan soket konektor pada A20B-1008-0230. Soket konektor encoder mungkin memiliki pin dengan kekuatan kontak yang berkurang atau sambungan solder yang retak yang terbuka di bawah ekspansi termal.

Coba pasang kembali konektor encoder — bersihkan kontak konektor dan pasang kembali dengan kuat.

Jika alarm kembali setelah dipasang kembali, soket pada papan konektor perlu diganti atau papan harus ditukar.

T3: Alarm posisi absolut muncul di setiap penyalaan, mengharuskan mesin untuk mereferensikan ulang semua sumbu. Baterai telah diganti. Apakah kerusakan sekarang menunjuk ke A20B-1008-0230?

Jika alarm tetap ada setelah penggantian baterai yang dikonfirmasi (dilakukan dengan daya kontrol menyala untuk menjaga data), kerusakan ada pada sirkuit koneksi baterai pada A20B-1008-0230 atau pada encoder itu sendiri.

Ukur tegangan baterai pada konektor baterai penggerak — seharusnya menunjukkan tegangan nominal baterai (biasanya sekitar 3V).

Jika tegangan benar pada baterai tetapi encoder masih kehilangan posisi, cadangan internal encoder telah gagal.

Jika tegangan benar tetapi turun menjadi nol pada konektor encoder, jalur koneksi melalui A20B-1008-0230 terputus.

T4: Keluaran rem pada penggerak βi tidak melepaskan rem motor dengan benar. Pengkabelan rem telah diperiksa. Apakah papan konektor dicurigai?

Sirkuit kontrol rem — yang melepaskan rem penahan motor selama operasi bertenaga — dirutekan melalui papan konektor. Kerusakan pada koneksi keluaran rem pada A20B-1008-0230 dapat mencegah sinyal pelepasan rem mencapai solenoid rem.

Konfirmasikan tegangan keluaran rem pada terminal konektor rem penggerak.

Jika perangkat lunak penggerak memerintahkan pelepasan rem tetapi tegangan yang benar tidak ada pada terminal, sirkuit keluaran rem papan konektor rusak.

T5: A20B-1008-0230 sedang diganti. Apakah ada pengaturan atau konfigurasi pada papan ini yang perlu ditransfer dari yang asli?

Papan konektor A20B-1008-0230 biasanya tidak membawa jumper atau sakelar konfigurasi yang spesifik untuk konfigurasi sumbu — pengaturan ini ada pada papan sirkuit kontrol utama penggerak. Namun, konfirmasikan ini terhadap dokumentasi model penggerak βi tertentu sebelum penggantian.

Baterai harus ditransfer dari papan asli atau baterai baru dipasang jika motor menggunakan encoder absolut.

Transfer baterai dengan daya kontrol menyala untuk menghindari hilangnya data posisi absolut.
