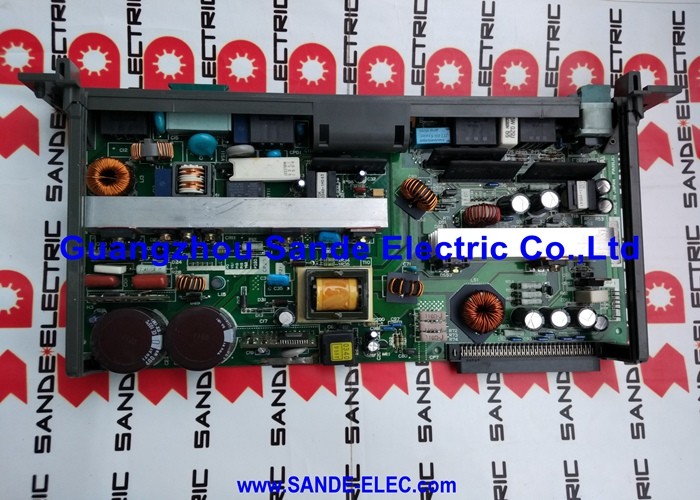

Fanuc A20B-1008-0290 papan sirkuit A20B10080290 A2OB-1OO8-O29O

FANUC A20B-1008-0290 | Papan Sirkuit Antarmuka dan Keselamatan — Seri A20B-1008, CNC dan Robot FANUC, Asal Jepang

Nomor Suku Cadang: A20B-1008-0290

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Antarmuka / Papan Keselamatan

Seri Papan: A20B-1008

Aplikasi: Sirkuit antarmuka dan keselamatan pengontrol CNC dan robot FANUC

Gambaran Umum

A20B-1008-0290 adalah papan sirkuit cetak dari seri A20B-1008 FANUC — keluarga papan yang digunakan dalam pengontrol CNC dan robot FANUC untuk fungsi sirkuit antarmuka dan keselamatan.

Seri A20B-1008 mencakup beberapa varian papan yang mencakup papan sirkuit unit berhenti darurat (E-Stop), modul input EMG (darurat), papan antarmuka relai keselamatan, dan papan sirkuit input pengontrol terkait yang mengelola antarmuka listrik antara perangkat keras keselamatan mesin dan logika internal pengontrol CNC atau robot.

Papan sirkuit keselamatan dalam arsitektur FANUC menempati posisi yang spesifik dan kritis.

Perangkat keras keselamatan fisik sistem mesin perkakas atau robot — tombol berhenti darurat, sakelar interlock gerbang keselamatan, sirkuit pengaktif eksternal — menghasilkan sinyal listrik yang harus mencapai logika keselamatan pengontrol secara andal dan tanpa distorsi.

Papan seri A20B-1008 berfungsi sebagai antarmuka listrik yang terkondisi untuk sinyal-sinyal ini: menerimanya dari pengkabelan lapangan, menyaring dan menghilangkan pantulan darinya, menyediakan isolasi yang menjauhkan kebisingan sisi lapangan dari logika pengontrol, dan menyajikan keadaan digital yang bersih ke sirkuit pemantauan keselamatan PMC atau pengontrol robot.

A20B-1008-0290 mewakili varian spesifik dalam keluarga papan keselamatan dan antarmuka ini.

Fungsi pastinya dalam seri A20B-1008 ditentukan oleh posisinya dalam pengkabelan pengontrol mesin.

Papan ini diproduksi di Jepang dan dibuat sesuai standar produksi FANUC untuk digunakan di lingkungan industri tempat mesin perkakas CNC dan robot beroperasi terus menerus.

Spesifikasi Utama

Pemrosesan Input Keselamatan dalam Sistem FANUC

Sirkuit keselamatan 24V DC adalah standar untuk input keselamatan mesin perkakas dan robot. Tombol berhenti darurat, sakelar gerbang keselamatan, matras keselamatan, kontak output tirai cahaya, dan sakelar pengaktif pendant robot semuanya menghasilkan keadaan sinyal 24V DC.

Sinyal pada 24V menunjukkan kontak tertutup — perangkat keselamatan dalam keadaan normal, tidak aktif. Sinyal pada 0V, atau sirkuit terbuka, menunjukkan perangkat telah diaktifkan — tombol ditekan, gerbang dibuka, matras tersentuh.

Tugas papan input keselamatan adalah membaca keadaan ini secara andal. Pengkabelan lapangan untuk sirkuit keselamatan berjalan melalui kabinet mesin di samping kabel daya motor, kabel umpan balik servo, dan konduktor lain yang menghasilkan interferensi elektromagnetik.

Tanpa pengkondisian input yang tepat, interferensi ini dapat muncul sebagai transisi input palsu — pengontrol melihat penghentian darurat yang tidak terjadi, atau (jauh lebih berbahaya) gagal melihat yang terjadi.

Papan seri A20B-1008 mengatasi hal ini melalui desain sirkuit inputnya.

Isolasi optik memisahkan sirkuit sisi lapangan dari sisi logika pengontrol. LED opto-isolator digerakkan oleh sinyal lapangan 24V; fototransistor di sisi logika sepenuhnya terisolasi secara elektrik dari pengkabelan lapangan.

Kebisingan di sisi lapangan tidak dapat langsung terhubung ke sisi logika pengontrol melalui penghalang ini.

Sirkuit penghilang pantulan input menghilangkan transisi palsu dari pantulan kontak. Ketika tombol berhenti darurat ditekan, kontaknya tidak bertransisi dengan bersih dari tertutup ke terbuka — mereka memantul, bergantian antara keadaan kontak puluhan kali dalam beberapa milidetik pertama.

Tanpa penghilang pantulan, ini menghasilkan serangkaian transisi sinyal cepat yang dapat diinterpretasikan oleh logika pengontrol sebagai perubahan input berulang.

Sirkuit penghilang pantulan menyerap transisi ini dan menyajikan satu transisi bersih ke logika.

Seri A20B-1008 — Mengidentifikasi Peran Papan

Seri A20B-1008 berisi beberapa varian, masing-masing melayani fungsi spesifik dalam pengkabelan pengontrol:

Papan sirkuit unit E-Stop menerima sinyal rantai berhenti darurat mesin dan meneruskannya ke logika keselamatan pengontrol dengan output kontak yang sesuai untuk menonaktifkan sistem penggerak servo.

Papan input EMG menerima sinyal darurat eksternal dari perangkat periferal — robot, pengubah palet otomatis, peralatan keselamatan eksternal — dan menyajikannya ke pengontrol dalam bentuk yang dapat diprosesnya. Papan antarmuka relai keselamatan mengkondisikan kontak output relai keselamatan untuk pemantauan pengontrol.

Varian -0290 adalah salah satu papan spesifik dalam keluarga ini.

Fungsi pastinya ditentukan oleh dokumentasi pengkabelan mesin. Ketika papan ini gagal, pola kesalahan mencerminkan jalur sinyal keselamatan atau antarmuka spesifik yang ditanganinya: alarm keselamatan permanen untuk sinyal yang tidak dapat dibaca lagi oleh papan, atau ketidakmampuan untuk mendeteksi peristiwa keselamatan yang sebenarnya karena sirkuit input papan telah gagal terbuka.

Pertimbangan Pengkabelan Lapangan dan Penggantian

Papan input keselamatan terhubung ke pengkabelan keselamatan eksternal mesin. Pengkabelan ini bukan hanya pengkabelan sinyal — ia membawa rantai keselamatan fungsional mesin. Pengkabelan yang salah setelah penggantian papan dapat menciptakan mesin di mana perangkat keselamatan tampak berfungsi dari perspektif pengontrol tetapi sebenarnya terputus atau salah rute.

Sebelum melepas papan, foto susunan konektor dan pengkabelan dari berbagai sudut.

Dokumentasikan posisi setiap konektor dan perutean kabel ke dalamnya.

Setelah memasang pengganti, sambungkan kembali setiap konektor ke posisi yang didokumentasikan dan verifikasi dengan pengujian kontinuitas jika memungkinkan.

Setelah penggantian, fungsi sirkuit keselamatan harus diuji sepenuhnya.

Setiap tombol berhenti darurat harus diuji secara individual. Setiap sakelar gerbang keselamatan harus diuji secara individual.

Setiap pengujian harus mengkonfirmasi bahwa menekan/membuka perangkat menghasilkan penghentian darurat dan bahwa melepaskan/menutup perangkat memungkinkan keadaan keselamatan diatur ulang secara normal.

Jangan mengembalikan mesin ke produksi sampai semua pengujian sirkuit keselamatan selesai dan didokumentasikan.

FAQ

Q1: Pengontrol menampilkan alarm berhenti darurat permanen meskipun semua tombol E-stop dilepas dan semua gerbang keselamatan dipastikan tertutup. Kontinuitas pengkabelan benar. Mungkinkah ini A20B-1008-0290?

Ya, ini sesuai dengan kegagalan papan input keselamatan yang khas. Sirkuit input papan tidak dapat membaca keadaan rantai keselamatan dengan benar — baik opto-isolator telah gagal atau sirkuit pengkondisian input rusak.

Pengontrol tidak menerima keadaan "aman" yang valid dari papan, sehingga mempertahankan alarm berhenti darurat.

Verifikasi suplai 24V ke sisi input papan sudah benar sebelum menyimpulkan papan telah gagal.

Q2: Alarm berhenti darurat muncul secara acak selama operasi mesin. Menekan tombol E-stop meresetnya setiap kali. Tidak ada perangkat keselamatan fisik yang diaktifkan. Apa yang harus diselidiki?

Alarm E-stop acak tanpa aktivasi fisik, yang dapat direset oleh tombol E-stop, menunjukkan kesalahan intermiten pada jalur input keselamatan. Penyebab umum termasuk konektor yang longgar pada papan yang menghasilkan hilangnya sinyal rantai secara intermiten, opto-isolator yang menurun menghasilkan transisi palsu, atau kontak resistansi tinggi dalam pengkabelan rantai keselamatan.

Periksa konektor ke A20B-1008-0290 terlebih dahulu — koneksi yang bekerja secara intermiten adalah penyebab paling umum dari pola ini.

Q3: Setelah kejadian lonjakan, satu stasiun E-stop tidak lagi menghentikan mesin. Tombol E-stop lainnya berfungsi normal. Kontak tombol dipastikan berfungsi. Apakah ini papannya?

Kejadian lonjakan dapat merusak sirkuit input untuk saluran tertentu sambil membiarkan yang lain utuh. Opto-isolator untuk saluran yang terkena dampak mungkin telah rusak oleh energi transien tegangan yang datang melalui pengkabelan eksternal.

Jika kontak tombol dipastikan berfungsi dan semua pengkabelan ke papan benar, sirkuit input papan untuk saluran itu kemungkinan telah rusak.

Ganti papan dan verifikasi semua fungsi E-stop setelah pemasangan.

Q4: Mesin ini adalah sistem robot, bukan mesin perkakas CNC. Apakah A20B-1008-0290 kompatibel dengan aplikasi pengontrol robot?

Seri A20B-1008 melayani aplikasi mesin perkakas CNC dan pengontrol robot FANUC. Fungsi papan input keselamatan — pemrosesan input berhenti darurat, antarmuka gerbang keselamatan, pemantauan perangkat pengaktif — umum untuk kedua jenis aplikasi.

Model pengontrol robot spesifik dan dokumentasi pengkabelan harus dikonsultasikan untuk mengkonfirmasi bahwa varian -0290 adalah papan yang tepat untuk instalasi robot tertentu.

Q5: Bisakah sirkuit input keselamatan pada A20B-1008-0290 diuji tanpa pengujian sirkuit keselamatan mesin penuh?

Pengujian kontinuitas dan tingkat sinyal dasar dapat mengkonfirmasi bahwa sirkuit input papan menerima sinyal input 24V DC yang benar dan bahwa sisi pengontrol melihat keadaan digital yang benar. Ini dapat dilakukan dengan multimeter dan mesin dalam keadaan yang diketahui.

Namun, pengujian keselamatan fungsional penuh — benar-benar menekan setiap tombol E-stop dan memverifikasi bahwa mesin berhenti dan alarm muncul dengan benar — tidak dapat digantikan oleh pengukuran bangku.

Selalu lakukan pengujian keselamatan fungsional lengkap setelah penggantian papan sirkuit keselamatan apa pun sebelum mengembalikan mesin ke produksi.
