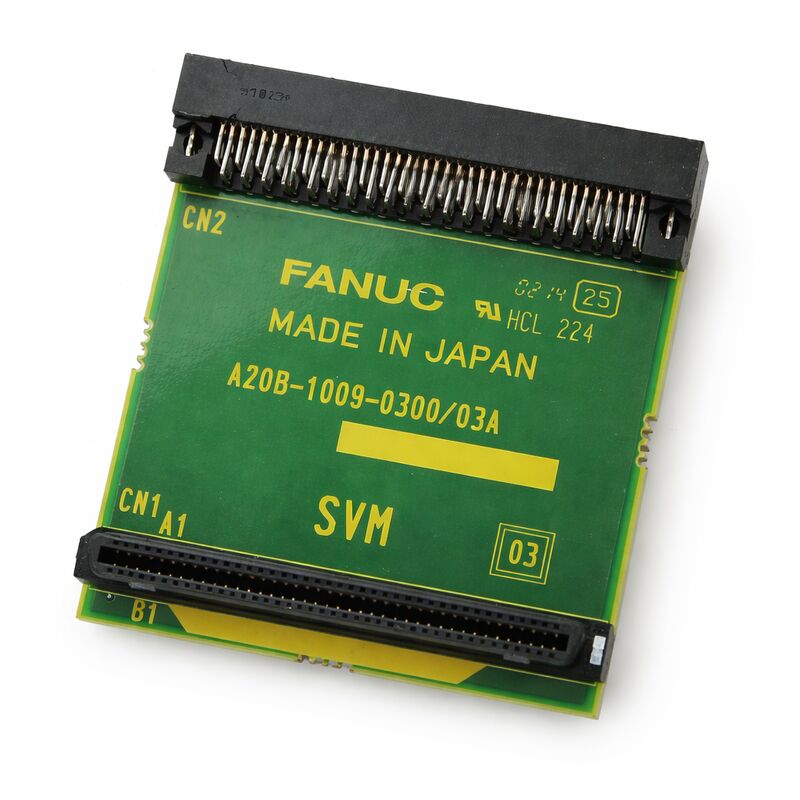

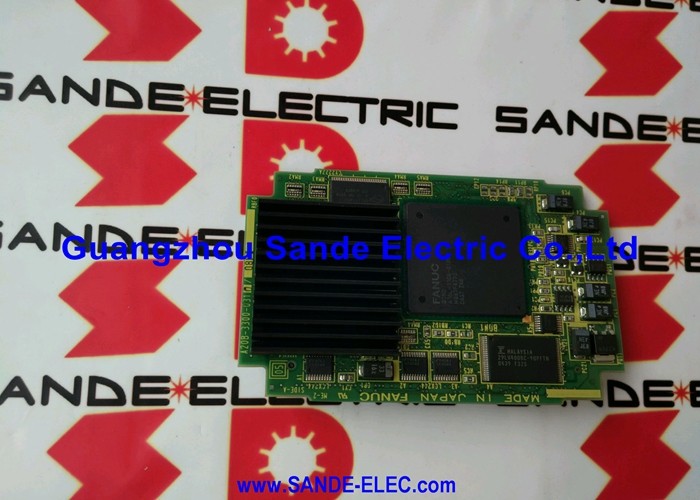

Fanuc A20B-1009-0300 Papan sirkuit A20B10090300 A2OB-1OO9-O3OO

FANUC A20B-1009-0300. ∙ PCB Koneksi ∙ Seri A20B-1009, FANUC CNC dan Robot Systems, Asal Jepang

Nomor Bagian:A20B-1009-0300

Produsen:FANUC Corporation (Jepang)

Jenis produk:PCB koneksi

Seri papan:A20B-1009

Aplikasi:FANUC CNC dan antarmuka internal pengontrol robot

Gambaran umum

A20B-1009-0300 adalah papan sirkuit cetak koneksi dari seri A20B-1009 FANUC.Papan koneksi dalam sistem FANUC melakukan fungsi antarmuka fisik dan listrik antara bagian yang berbeda dari pengontrol atau antara pengontrol dan kabel lapangan.

Mereka mengarahkan sinyal, mencocokkan jenis konektor, mengkonversi tingkat sinyal, atau menyediakan titik pemasangan fisik dan terminasi untuk kabel yang berasal dari luar kabinet pengontrol.

Seri A20B-1009 adalah sekelompok PCB antarmuka dan koneksi FANUC yang digunakan di seluruh aplikasi pengontrol CNC dan robot.

Papan-papan ini biasanya tidak melakukan pemrosesan sinyal aktif, mereka bukan CPU atau kartu memori.

Instead they serve the essential role of translating the internal connector arrangement of the control unit into the physical connectors and signal paths that the machine or robot's external wiring requires.

Kualitas antarmuka ini, integritas setiap konektor dan jejak, secara langsung mempengaruhi keandalan komunikasi sistem dengan perangkat keras mesin di sekitarnya.

FANUC memproduksi papan sambungan di Jepang dengan standar kualitas yang sama dengan papan pengolahannya.

Meskipun papan ini sering diabaikan dibandingkan dengan papan CPU dan memori, papan koneksi yang gagal menghasilkan efek yang sama dengan kabel yang rusak: sinyal tidak mencapai tujuan mereka,CNC atau robot kehilangan input sensor atau tidak dapat mengemudi outputnya, dan kesalahan muncul.

Spesifikasi Utama

Peran papan penghubung dalam sistem FANUC

CNC dan pengontrol robot bukan perangkat monolitik.semua berkomunikasi melalui seperangkat bus dan konektor internal yang ditentukan.

Sinyal yang melintas di antara papan ini akhirnya harus mencapai dunia luar - servo drive, perangkat lapangan I/O, panel operator, dan jaringan komunikasi.

Papan koneksi menangani transisi ini.

Sebuah papan internal dapat menggunakan konektor kepadatan tinggi yang cocok secara efisien dalam rak pengontrol tetapi tidak praktis untuk kabel lapangan.

Papan koneksi menyediakan adaptor mengubah dari pengaturan konektor internal ke jenis kabel dan konektor yang sesuai untuk instalasi di kabinet mesin.

Dalam pengontrol robot FANUC, seri A20B-1009 mencakup papan yang digunakan untuk penghubung unit penghentian dan kompensasi gravitasi, konversi konektor I/O, dan fungsi antarmuka internal lainnya.

Masing-masing varian dalam seri yang diidentifikasi oleh digit terakhir dari nomor bagian melayani tujuan koneksi tertentu yang ditentukan oleh penempatannya dalam arsitektur pengontrol.

Mengapa Kegagalan Papan Koneksi Terjadi

Papan koneksi gagal karena alasan yang lebih sedikit daripada papan prosesor aktif.

Mode kegagalan mereka terutama fisik: kerusakan mekanis pada PCB atau konektornya dari siklus kawin berulang, korosi dari kontaminasi lingkungan, kerusakan dari kekuatan penempatan yang berlebihan,atau papan lentur dari siklus termal yang memecahkan sendi solder dari waktu ke waktu.

Ketika sebuah papan koneksi gagal, gejala-gejala tersebut mencerminkan kesalahan kabel.

Alarm muncul yang terlihat seperti kegagalan perangkat lapangan tetapi sebenarnya adalah kesalahan papan koneksi.

Pemeriksaan kabel dan konektor yang tidak menemukan kesalahan harus mengalihkan perhatian ke papan koneksi itu sendiri.

Lingkungan getaran tinggi mempercepat degradasi papan koneksi.

Gerakan mikro getaran yang berulang-ulang secara bertahap membuat sendi solder dan kontak konektor longgar.

Pemeriksaan reguler papan penghubung pada mesin dengan kecepatan spindle tinggi atau getaran pemotongan yang signifikan adalah praktik pemeliharaan pencegahan yang baik.

Pengolahan dan Penggantian

Mengganti papan koneksi biasanya mudah. matikan sistem, dokumentasikan koneksi kabel sebelum melepas, lepaskan semua kabel dan pemasangan papan,Pas untuk papan pengganti, dan menghubungkan kembali kabel dalam urutan yang terdokumentasi.

Langkah dokumentasi sangat penting.

Papan koneksi dapat memiliki beberapa konektor yang terlihat mirip, dan menukar dua kabel menghasilkan routing sinyal yang salah yang dapat menyebabkan kesalahan yang tak terduga dan sulit didiagnosis.Foto atau diagram pengaturan kabel sebelum memulai penghapusan.

Setelah diganti, pastikan semua sinyal yang diharapkan ada pada output papan koneksi sebelum menjalankan mesin.

Menggunakan layar I/O diagnostik pengontrol untuk memverifikasi bahwa input lapangan dibaca dengan benar dan bahwa perintah output mencapai perangkat lapangan.

FAQ

T1: Beberapa sinyal I/O berhenti bekerja secara bersamaan. Kabel tampak utuh. Mungkinkah A20B-1009-0300 yang salah?

Gagal I/O beberapa kali dengan kabel utuh adalah pola klasik untuk kesalahan papan koneksi.

Kegagalan bus internal papan koneksi ∙ jejak retak atau sendi solder yang gagal ∙ dapat mengambil sekelompok sinyal secara bersamaan daripada satu per satu.

Periksa konektor papan koneksi untuk tanda-tanda kerusakan atau korosi sebelum menyimpulkan papan telah gagal.

Bersihkan kontak konektor, pasang kembali semua konektor, dan uji ulang sebelum memesan pengganti.

T2: Papan koneksi menunjukkan tanda luka bakar yang terlihat di dekat satu konektor.

Tanda terbakar menunjukkan kejadian kelebihan beban sebelumnya arus berlebihan melalui konektor atau sirkuit terdekat.

Bahkan jika penyebab overload diselesaikan, jejak PCB papan dan komponen terdekat dapat terdegradasi dengan cara yang tidak terlihat dari permukaan.

Papan dengan kerusakan luka bakar tidak dapat diandalkan. Gantilah alih-alih mencoba memperbaiki kerusakan kosmetik atas jejak tembaga yang berpotensi terganggu.

T3: Apakah papan ini dipengaruhi oleh persyaratan cadangan baterai SRAM?

Tidak. papan koneksi pasif ∙ mereka tidak mengandung memori, tidak ada prosesor, dan tidak ada penyimpanan yang didukung baterai.

Tidak ada data yang akan hilang saat papan diganti. Tidak seperti CPU atau penggantian papan memori, pertukaran papan koneksi tidak memerlukan pemulihan data dari cadangan.

Data kontrol mesin tetap di papan memori pengontrol, tidak terpengaruh oleh penggantian papan koneksi.

T4: Bagaimana saya mengkonfirmasi bahwa ini adalah papan koneksi yang benar untuk aplikasi saya?

Membaca nomor bagian dari label papan yang dipasang. Cocokkan dengan tepat termasuk akhiran A20B-1009-0300.

Dalam seri A20B-1009, varian yang berbeda melayani pengaturan konektor fisik yang berbeda dan penugasan sinyal yang berbeda.

Sebuah varian yang salah dipasang secara mekanis tetapi rute sinyal salah. label papan yang dipasang adalah pengidentifikasi definitif.

T5: Pin konektor pada papan yang dipasang ditekuk. Apakah papan harus diganti atau pin harus diarahkan?

Jika tidak ada deformasi permanen di dasar pin, pin yang bengkok pada konektor PCB harus dihaluskan dengan hati-hati.

Jika setiap pin rusak di dasarnya atau jika pad PCB yang dilas diangkat,diperlukan penggantian . Periksa di bawah pembesaran sebelum memutuskan.
