Fanuc A20B-1009-0340 Papan sirkuit A20B10090340 A2OB-1OO9-O34O

FANUC A20B-1009-0340

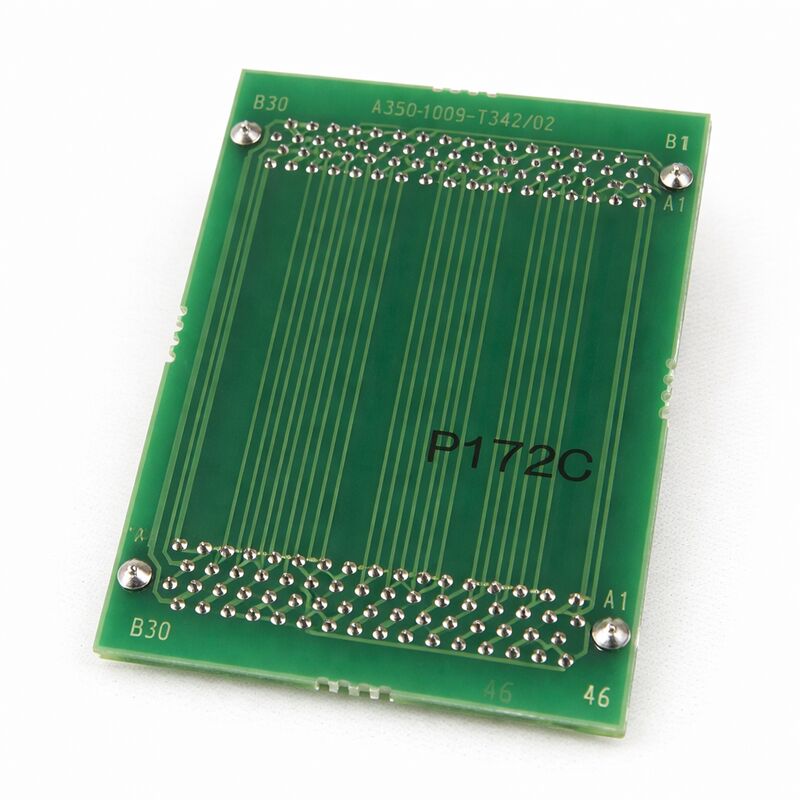

Nomor Bagian:A20B-1009-0340

Produsen:FANUC Corporation (Jepang)

Jenis produk:Papan Koneksi (PCB)

Seri papan:A20B-1009

Gambaran umum

A20B-1009-0340 adalah papan sambungan yang diproduksi oleh FANUC Corporation di Jepang.Ini termasuk seri A20B-1009 FANUC keluarga antarmuka dan papan koneksi yang digunakan dalam sistem kontrol CNC.

Papan koneksi dalam seri ini menangani perutean sinyal, antarmuka listrik, dan pengaturan konektor fisik antara komponen sistem utama.

Mereka adalah perangkat keras perantara yang memungkinkan bagian yang berbeda dari arsitektur kontrol untuk berkomunikasi dan berinteraksi.

FANUC membangun sistem CNCnya di sekitar arsitektur modular. papan fungsional individu CPU, memori, antarmuka servo, I / O

Papan koneksi adalah satu lapisan dari struktur antarmuka.

Ini menyediakan jembatan fisik dan listrik di titik tertentu dalam sistem, memastikan bahwa sinyal melewati dengan benar antara komponen di kedua sisinya.

Seri A20B-1009 mencakup berbagai varian papan koneksi dan antarmuka, masing-masing disesuaikan dengan posisi dan fungsi tertentu dalam sistem CNC.Pengakhiri -0340 mengidentifikasi varian spesifik ini dalam seri.

Spesifikasi Utama

Papan Koneksi dalam Arsitektur CNC

Dalam sistem CNC FANUC, papan CPU utama, modul memori, papan antarmuka servo, papan I/O, dan modul antarmuka tampilan semuanya perlu bertukar sinyal.Beberapa koneksi ini langsung satu papan colokan ke soket pada yang lain.

Yang lain membutuhkan papan koneksi khusus untuk menangani routing, pergeseran tingkat, atau terjemahan format konektor yang membuat koneksi secara fisik dan listrik layak.

Papan koneksi melayani fungsi struktural ini.

Mereka tidak memproses komponen ∙ mereka tidak menjalankan perangkat lunak atau membuat keputusan kontrol.

Mereka adalah lapisan kabel dalam bentuk PCB fisik. Ketika papan koneksi gagal, sinyal yang dibawa terganggu.

Hal ini dapat memanifestasikan sebagai kegagalan sistem lengkap, kehilangan fungsi selektif, atau kesalahan komunikasi, tergantung pada jalur sinyal yang ditangani papan.

A20B-1009-0340 menangani seperangkat jalur sinyal yang ditentukan di posisinya dalam arsitektur sistem.

Nomor bagian adalah pengidentifikasi untuk set jalur tertentu dan konfigurasi antarmuka fisiknya.

Keakuratan Nomor Bagian

Papan koneksi terlihat mirip di berbagai varian. Dua papan A20B-1009 berdampingan dapat tampak hampir identik dengan faktor bentuk yang sama, jenis konektor yang sama, tata letak yang dekat secara visual.Nomor akhiran adalah pengenal yang membedakan. -0340 adalah papan khusus untuk posisi dan fungsi tertentu.

Menginstal varian yang salah di posisi papan koneksi menghasilkan routing sinyal yang salah atau tidak ada.

Sistem mungkin gagal sepenuhnya, mungkin gagal hanya dalam fungsi yang tergantung pada sinyal yang salah,atau dapat beroperasi dalam kondisi rusak yang sulit didiagnosis tanpa mengetahui penggantian telah dilakukanPemesanan berdasarkan nomor bagian yang tepat adalah satu-satunya pendekatan yang dapat diandalkan untuk pengadaan papan sambungan.

Penanganan dan Penyimpanan

Papan penghubung FANUC mengandung komponen yang sensitif terhadap pelepasan elektrostatik.Hindari kontak dengan jejak sirkuit dan komponen.

Simpan dalam kemasan anti-statis. Jauhkan dari kelembaban dan suhu ekstrim. Papan yang disimpan dengan benar mempertahankan nilainya sebagai cadangan selama bertahun-tahun.

Papan koneksi umumnya tidak mengandung memori baterai atau komponen kritis waktu.

Kehidupan mereka dalam penyimpanan, dalam kondisi yang tepat, pada dasarnya tidak terbatas.

Kontak konektor memerlukan pemeriksaan untuk oksidasi sebelum pemasangan jika papan telah disimpan untuk jangka waktu yang lama.

FAQ

T1: Bagaimana saya mengkonfirmasi A20B-1009-0340 adalah papan koneksi yang benar untuk mesin saya?

Periksa label pada papan yang saat ini dipasang di mesin.Mencocokkan nomor bagian penuh termasuk akhiran dengan pengganti.

Referensi silang terhadap dokumentasi listrik mesin atau manual perangkat keras FANUC untuk konfirmasi kedua.

T2: Mesin menunjukkan kesalahan komunikasi intermiten pada antarmuka tertentu.

Kesalahan komunikasi intermiten dapat berasal dari papan koneksi yang gagal, terutama dari kontak konektor yang teroksidasi atau rusak yang menghasilkan gangguan sinyal intermiten.Sebelum mengganti papan, periksa semua sabuk konektor yang dilampirkan untuk memasukkan penuh dan tanda korosi kontak.

Jika kesalahan tetap dengan koneksi yang dikonfirmasi, papan itu sendiri menjadi tersangka.

T3: Bisakah A20B-1009-0340 diperbaiki pada tingkat komponen?

Perbaikan pada tingkat komponen dapat dilakukan untuk beberapa kesalahan - komponen pasif yang rusak, perangkat perlindungan yang gagal, atau pin konektor yang mengorosi.

Gangguan yang melibatkan IC antarmuka FANUC milik yang tidak dapat diperoleh secara independen umumnya tidak dapat diperbaiki.

Pusat perbaikan FANUC yang memenuhi syarat dapat menilai kesalahan spesifik dan memberi saran apakah perbaikan atau penggantian adalah jalur yang tepat.

P4: Mesin ini dihidupkan dengan papan sambungan yang sebagian duduk.

Menghidupkan sistem dengan papan sambungan yang sebagian duduk dapat menyebabkan tekanan listrik pada sirkuit antarmuka papan ‡ tegangan yang ada pada beberapa pin tetapi tidak lain, atau referensi tanah yang salah,dapat merusak perlindungan atau antarmuka IC.

Periksa papan secara visual untuk melihat tanda-tanda kerusakan komponen sebelum memasangnya kembali dengan benar.

T5: Apakah ada pengganti yang kompatibel dari varian A20B-1009 yang berbeda?

Nomor akhiran yang berbeda dalam seri A20B-1009 adalah papan yang berbeda dengan konfigurasi routing sinyal yang berbeda.

Hanya akhiran -0340 yang dikonfirmasi untuk posisi yang dirancang untuk diduduki.

Mengganti varian lain tanpa mengkonfirmasi kompatibilitas berisiko sinyal yang salah dan perilaku sistem yang tidak dapat diprediksi.
