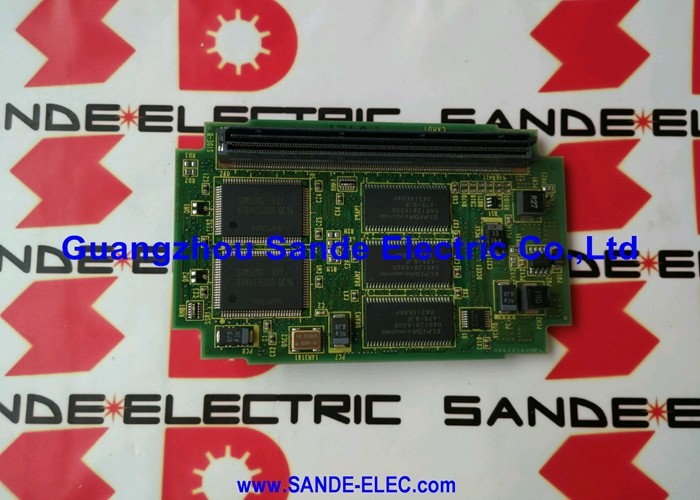

Fanuc A20B-2000-0170 motherboard A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170 ∙ Zero-C Control Master PCB ∙ 32-Bit, Seri 0MC / 0TC / 0MD / 0TD, Ditinggalkan

Nomor Bagian:A20B-2000-0170

Produsen:FANUC Corporation (Jepang)

Jenis produk:Master Control PCB (Motherboard)

Arsitektur:32-bit, arsitektur Split

Sistem yang kompatibel:FANUC Seri 0MC, 0TC, 0MD, 0TD (Zero-C)

Konfigurasi yang Didukung:0T, 0M, 0W, 0P, 0G

Status produksi:Dihentikan; penerus A20B-2000-0175

Berat:5.36 lbs (sekitar 2,43 kg)

Gambaran umum

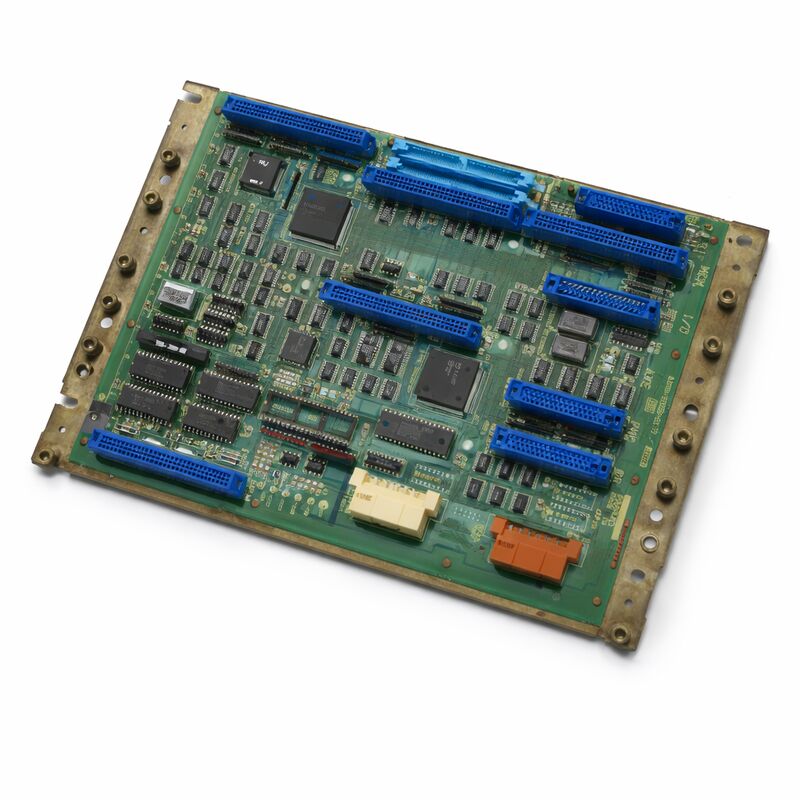

A20B-2000-0170 adalah master control PCB ̇ motherboard ̇ untuk FANUC Series Zero-C CNC controller.Dalam terminologi FANUC sendiri, ini adalah PCB 32-bit utama yang mendefinisikan generasi dan kemampuan platform Zero-C.

Zero-C adalah salah satu generasi pengontrol CNC FANUC yang paling sukses dan banyak digunakan.

Ini menemukan jalan ke pusat pemutar (0TC, 0TD), pusat pemesinan (0MC, 0MD), dan berbagai jenis mesin lain di seluruh industri mesin alat global selama era produksinya.

Hasilnya adalah basis besar mesin Zero-C yang terus beroperasi di fasilitas produksi di seluruh dunia.A20B-2000-0170 adalah pengganti yang mengembalikan.

Papan ini setengah ukuran lebih kecil dari papan utama generasi 0-B sebelumnya.

Ini berfungsi sebagai backplane untuk kartu periferal plug-in Zero-C. Konfigurasi minimum membutuhkan tiga papan periferal: kartu memori, kartu sumbu, dan kartu I / O.Konfigurasi yang lebih besar menambahkan prosesor grafis, kartu PMC-M, papan sumbu tambahan untuk sumbu 5 dan 6, dan kaset PC untuk komunikasi DNC.

Keluasan ini - menyesuaikan papan induk yang sama dengan banyak konfigurasi mesin yang berbeda - membuat Zero-C menjadi platform yang sangat dapat dikonfigurasi untuk pembuat mesin.

Papan ini telah dihentikan oleh FANUC. Penggantinya adalah A20B-2000-0175.

Ketika mencari sumber, konfirmasi kompatibilitas dengan kartu periferal yang dipasang dan perangkat lunak sistem sebelum memesan.

Spesifikasi Utama

Arsitektur Split ️ Pengolahan Terdistribusi

Karakteristik desain yang menentukan dari A20B-2000-0170 adalah arsitektur splitnya.master board Zero-C mendistribusikan pemrosesan di seluruh papan periferalnya melalui backplane bersama.

Papan induk menangani fungsi inti CNC, penerjemah program NC, perhitungan interpolasi, dan manajemen koordinat.Papan sumbu menangani generasi perintah servo dan pengolahan umpan balik untuk sumbu yang ditugaskan.

Kartu memori menangani penyimpanan dan pengambilan program. Kartu PMC-M (bila dipasang) menangani logika tangga mesin secara independen.

Pembagian pengolahan ini menghasilkan beberapa manfaat praktis.

Papan poros yang gagal tidak menurunkan fungsi NC penuh. And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.

Zero-C The Swiss Army Knife dari FANUC Controls

konfigurasi Zero-C itu luar biasa untuk era itu sama A20B-2000-0170 master board bisa melayani alat bubut geng sederhana dengan 2 poros dan spindle serialatau pusat mesin putar kompleks dengan 5 sumbu, sumbu C, alat hidup, dan kontrol tailstock.

Pemilihan papan periferal, konfigurasi parameter, dan versi perangkat lunak sistem menentukan kemampuan setiap instalasi tertentu.

Konfigurasi ini berarti Zero-C muncul pada mesin dari ratusan pembuat mesin yang berbeda di setiap disiplin mesin.

Konfigurasi 0-T melayani mesin bubut. Konfigurasi 0-M melayani pusat pemesinan.

Konfigurasi 0-W melayani mesin EDM kawat. Konfigurasi 0-P melayani pers tusukan. Konfigurasi 0-G melayani mesin penggiling.

Semua berjalan dari platform papan induk yang sama.

Konsekuensi praktis untuk pemeliharaan adalah bahwa papan pengganti A20B-2000-0170 dapat ditransfer antara mesin dari generasi kontrol yang sama,asalkan papan periferal dan perangkat lunak sistem sesuai dengan benar.

Sebuah papan dari 0MC yang tidak digunakan dapat menjadi pengganti yang valid dalam 0TC yang berjalan jika kompatibilitas perangkat keras dan perangkat lunak dikonfirmasi.

Mengganti Master Board

Papan induk tidak menyimpan data khusus mesin sendiri, ini adalah papan prosesor.offset alat) disimpan di SRAM papan memori dan dari.

Saat mengganti A20B-2000-0170, data ini disimpan di papan memori, yang biasanya tetap dipasang.

Namun, cadangan data pra-perawatan lengkap ke kartu memori atau perangkat eksternal selalu merupakan praktik yang benar.

Jika baterai SRAM telah marjinal dan melepas selama pertukaran papan, isi SRAM dapat hilang bahkan jika papan memori tetap dipasang.

Cadangan yang terkenal membuat kerugian itu menjadi peristiwa yang dapat dipulihkan daripada krisis.

Setelah penggantian, the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.

FAQ

Q1: Kontroler Zero-C menunjukkan alarm paritas RAM pada startup. papan lainnya tampak normal. Apakah master board yang salah?

Alarm paritas RAM dalam sistem Zero-C menunjukkan kesalahan memori, tetapi memori mungkin ada di papan memori bukan papan induk.

Periksa alamat memori mana referensi alarm akan menunjukkan output diagnostik pengontrol apakah kesalahan berada di RAM umum, NC RAM, atau PMC RAM.

Jika kesalahan referensi RAM master board sendiri, master board dicurigai.

Jika referensi RAM papan memori, papan memori harus diselidiki terlebih dahulu.

P2: Mesin memiliki konfigurasi 0TC. Dapatkah A20B-2000-0170 dari mesin 0MC menggantinya?

Ya, perangkat keras master board umum di seluruh konfigurasi 0TC dan 0MC.

Perbedaan antara konfigurasi pusat giliran dan pengolahan ditentukan oleh papan poros, perangkat lunak sistem, dan parameter, bukan papan induk itu sendiri.

Papan induk dari 0MC dapat melayani instalasi 0TC, asalkan papan periferal dikonfirmasi kompatibel dan perangkat lunak sistem dimuat dengan benar.

Selalu backup sistem yang terinstal sebelum mencoba pertukaran.

T3: A20B-2000-0170 dihidupkan tetapi layar menunjukkan layar putih tanpa teks startup controller.

Layar putih pada startup biasanya menunjukkan subsistem grafis telah menerima sinyal tetapi prosesor NC belum dimulai atau telah berhenti awal dalam urutan boot.Periksa pola alarm LED yang terlihat di master board these memberikan informasi diagnostik awal.

Penyebab umum termasuk kegagalan papan memori, konten FROM yang rusak, atau kesalahan dalam sirkuit prosesor master board sendiri.

Periksa koneksi papan pinggiran dan pastikan papan memori ditempatkan dengan benar.

T4: Dapatkah papan penerus A20B-2000-0175 menggantikan A20B-2000-0170 secara langsung?

-0175 adalah penerus yang ditunjuk untuk -0170, tetapi interchangeability langsung harus dikonfirmasi untuk instalasi tertentu.

Papan penerus dalam seri Zero-C FANUC biasanya menangani revisi perangkat keras sambil mempertahankan kompatibilitas fungsional,tetapi versi perangkat lunak sistem dan konfigurasi papan periferal harus diverifikasi terhadap kisaran kompatibilitas -0175 sebelum instalasi.

Hubungi produsen mesin alat atau organisasi layanan FANUC yang memenuhi syarat untuk konfirmasi khusus untuk konfigurasi Anda.

T5: Mesin Zero-C menampilkan alarm servo setelah papan induk diganti dengan cadangan yang diuji. Papan poros tidak diubah. Apa yang bisa menyebabkan ini?

Servo alarm yang muncul hanya setelah penggantian master board menunjukkan masalah komunikasi antara master board baru dan papan poros yang ada.

Periksa bahwa papan induk sepenuhnya duduk di belakang dan bahwa semua konektor antar papan dihubungkan.

Juga verifikasi bahwa parameter sistem khususnya parameter antarmuka servo tidak rusak di papan memori.

Jika parameter hilang selama pertukaran, memulihkan dari cadangan dan memasukkan kembali parameter servo harus menyelesaikan alarm.
