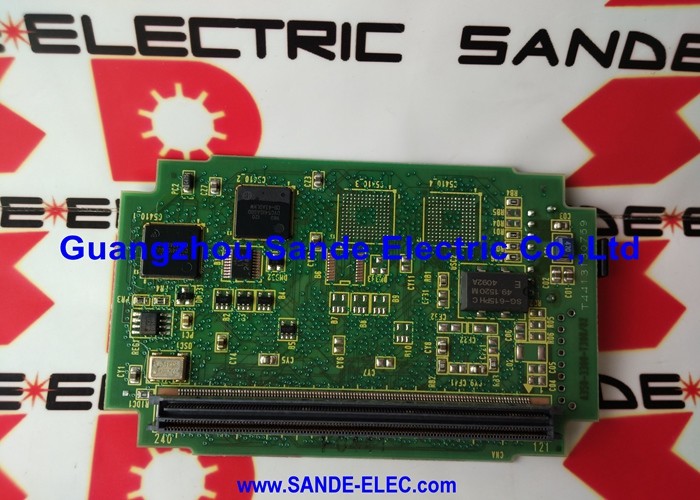

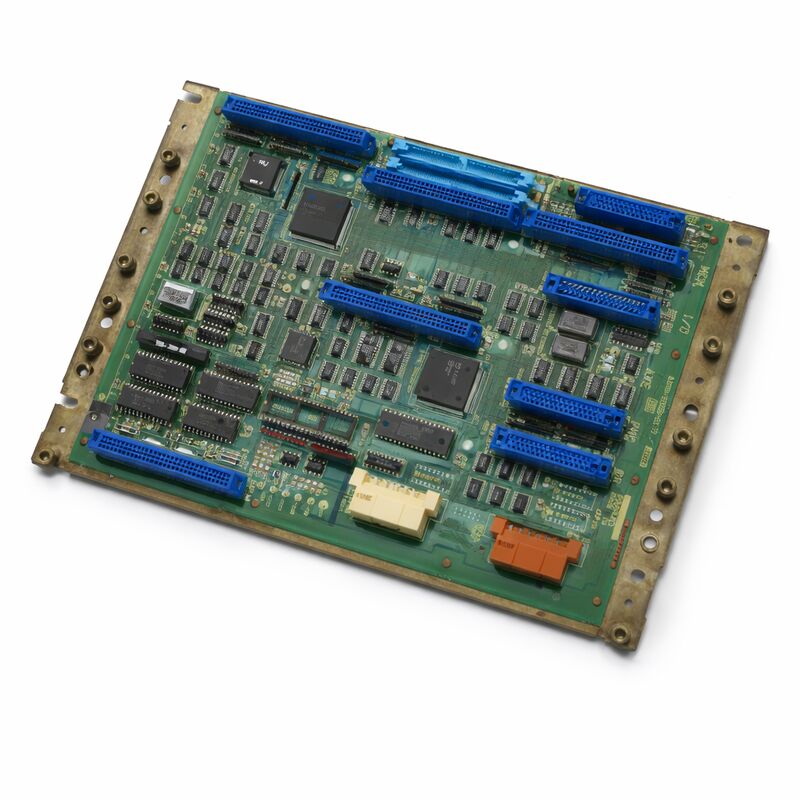

1pc FANUC MASTER BOARD A20B-2000-0175 Diuji A20B20000175 A2OB-2OOO-O175

FANUC A20B-2000-0175 ∙ Zero-C Control Master PCB ∙ 32-Bit 486, Seri 0MC / 0TC / 0MD / 0TD

Nomor Bagian:A20B-2000-0175

Produsen:FANUC Corporation (Jepang)

Jenis produk:Master Control PCB (Motherboard)

Prosesor:32 bit Intel 486

Arsitektur:Arsitektur split (distributed)

Sistem yang kompatibel:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)

Konfigurasi yang Didukung:0T, 0M, 0W, 0P, 0G

Sebelumnya:A20B-2000-0170

Gambaran umum

A20B-2000-0175 adalah master control PCB 32-bit untuk sistem CNC Seri Zero-C dan Zero-D FANUC.berbagi arsitektur dasar yang sama tetapi menggabungkan prosesor Intel 486 yang lebih cepat sebagai pengganti prosesor papan sebelumnya.

Peningkatan kecepatan pemrosesan meningkatkan kinerja waktu siklus dan responsif CNC tanpa memerlukan perubahan konfigurasi papan periferal pengontrol.

Seperti pendahulunya, A20B-2000-0175 adalah papan ukuran setengah yang bertindak sebagai backplane dan prosesor pusat untuk seluruh pengontrol Zero-C.

Semua papan periferal kartu memori, papan kontrol sumbu, papan I / O, dan secara opsional prosesor grafis dan kartu PMC-M plug ke papan induk ini atau terhubung melalui itu.Papan induk mengkoordinasikan semua ini, mengelola interpolasi CNC, pelaksanaan program, dan komunikasi antara setiap subsistem.

Platform Zero-C, dibangun di sekitar papan ini, adalah salah satu generasi pengontrol yang paling banyak digunakan FANUC.

Konfigurasi yang luar biasa yang mencakup pemutar, penggilingan, EDM, penggilingan, pencetakan,dan jenis mesin lain dari platform perangkat keras yang sama telah menjadikannya pilihan untuk berbagai produsen mesin alat.

Mesin yang menjalankan pengontrol ini masih diproduksi di seluruh dunia. A20B-2000-0175 adalah bagian yang membuat mereka tetap berjalan ketika master board gagal.

Spesifikasi Utama

Pembaruan Prosesor 486

Perbedaan perangkat keras utama antara A20B-2000-0175 dan pendahulunya adalah prosesor.yang memberikan peningkatan terukur dalam throughput pemrosesan dibandingkan dengan CPU papan sebelumnya.

Dalam istilah CNC, peningkatan pemrosesan ini terwujud sebagai interpolasi yang lebih cepat waktu siklus yang lebih pendek untuk program gerak yang sama.

Pada mesin yang menjalankan program kontur yang kompleks dengan banyak gerakan segmen pendek, ruang kepala pemrosesan tambahan memungkinkan pengontrol untuk melihat ke depan lebih jauh dan menginterpolasi lebih lancar.

486 juga menangani komunikasi dengan papan pinggiran lebih cepat, mengurangi latensi dalam keseluruhan loop kontrol.

Peningkatan ini signifikan tanpa mengganggu. ekosistem papan pinggiran ¢ papan memori, papan sumbu, papan I/O ¢ tetap kompatibel.

Kontroler yang menjalankan -0170 bisa ditingkatkan ke -0175 dengan mengganti master board dan mentransfer modul SMD,asalkan papan pinggiran kompatibel dengan waktu prosesor yang lebih cepat.

Arsitektur Split Filsafat Desain Zero-C

Papan induk Zero-C adalah pusat dari arsitektur pemrosesan terbagi. Papan induk itu sendiri menangani perhitungan interpolasi kernel NC, analisis program, manajemen koordinat.Papan sumbu yang dipasang pada master board menjalankan antarmuka servo digital, mengubah posisi NC yang dihitung menjadi perintah lebar pulsa yang menggerakkan penguat servo.

Papan memori menyimpan program sistem, parameter, dan program NC.

Papan I/O menghubungkan kabel medan mesin sensor, solenoid, saklar.

Pemisahan fungsi ini disengaja. Setiap dewan menangani tugas spesifiknya tanpa bersaing dengan yang lain untuk waktu pemrosesan.

Sistem ini juga dapat dipertahankan: papan sumbu yang rusak tidak mengambil NC, dan papan memori yang rusak dapat diganti tanpa mengganggu papan induk.

Konfigurasi minimum untuk sistem Zero-C fungsional adalah tiga papan: papan induk, papan memori, papan sumbu,dan papan I / O biasanya mesin juga termasuk kaset PC untuk komunikasi DNC.

Konfigurasi yang lebih besar menambahkan subsistem prosesor grafis untuk tampilan yang ditingkatkan, papan PMC-M untuk program tangga yang lebih kompleks, dan papan sumbu tambahan untuk sumbu ke-5 atau ke-6.

Kompatibilitas mundur dengan -0170

A20B-2000-0175 adalah pengganti yang ditunjuk untuk A20B-2000-0170. Dalam sebagian besar konfigurasi, -0175 menerima papan periferal yang sama dan modul SMD yang sama (jika ada) dengan -0170.Saat mengganti -0170 dengan -0175, papan pinggiran tetap berada di tempatnya dan modul SMD dipindahkan jika berlaku.

Persyaratan kompatibilitas utama yang harus diverifikasi sebelum penggantian adalah versi perangkat lunak sistem.

-0175 menggunakan revisi perangkat keras yang lebih baru. Perangkat lunak sistem pada papan memori harus kompatibel dengan revisi papan -0175.

Dalam kebanyakan kasus ini bukan masalah, tetapi pengendali yang menjalankan versi perangkat lunak sistem Zero-C yang sangat awal mungkin memerlukan pembaruan perangkat lunak sistem saat beralih ke -0175.

FAQ

Q1: Mesin Zero-C boot tapi waktu siklus tampaknya lebih lambat dari yang diharapkan.

Waktu siklus lambat pada sistem Zero-C dapat berasal dari parameter melihat ke depan yang salah, sirkuit jam yang rusak pada master board, atau beban gangguan yang berlebihan dari papan periferal.Periksa layar diagnostik pengontrol untuk setiap indikator sibuk prosesor.

Jika osilator jam papan terdegradasi, ia dapat berjalan di bawah frekuensi nominalnya, ini menghasilkan perlambatan yang konsisten dan dapat direproduksi daripada kesalahan intermiten.

Penggantian papan adalah satu-satunya obat yang dapat diandalkan untuk sirkuit jam yang gagal.

T2: Setelah mengganti -0170 dengan -0175, mesin mulai tetapi papan sumbu tidak dikenali.

Kegagalan pengenalan papan sumbu setelah pertukaran papan induk biasanya menunjukkan ketidakcocokan waktu atau revisi perangkat keras antara -0175 dan papan sumbu.Konfirmasi revisi papan sumbu berada dalam kisaran kompatibilitas untuk -0175.

Periksa koneksi backplane antara master board dan axis board. Juga periksa apakah setiap saklar konfigurasi pada axis board diatur dengan benar untuk hitungan axis sistem.

T3: Mesin Zero-C menyala, tetapi layar tetap kosong setelah flash startup awal. papan lainnya tampak normal. Apakah papan induk yang salah?

Tampilan kosong setelah startup awal biasanya berarti prosesor NC belum menyelesaikan urutan bootnya.

Ini bisa menjadi master board itu sendiri, atau memory board yang master board mencoba untuk memuat software dari.

Perhatikan LED diagnostik pada master board untuk status urutan boot.Sebuah papan yang berhenti setengah jalan dengan pola LED tertentu menunjukkan lokasi kesalahan yang ditentukan dalam bagan diagnostik FANUC.

Sebuah papan yang tidak menghasilkan aktivitas LED sama sekali menunjukkan kesalahan prosesor atau daya pada master board.

T4: Apakah mesin A20B-2000-0175 dapat ditukar antara mesin 0MC dan mesin 0TD?

Perangkat keras master board adalah sama untuk semua varian Zero-C. Yang berbeda antara jenis mesin adalah perangkat lunak sistem, axis board, dan parameter.

Sebuah papan dari 0MC dapat melayani 0TD dan sebaliknya, asalkan papan periferal, perangkat lunak sistem, dan parameter sesuai untuk mesin target.

Selalu mengembalikan cadangan data mesin target setelah penggantian master board.

T5: Papan -0175 dibeli sebagai suku cadang yang diuji. Bagaimana harus disimpan untuk menjaga kondisinya?

Simpan dalam kemasan anti- statis asli atau penggantian pada suhu kamar yang stabil.

Label kantong dengan nomor bagian dan tanggal tes. setiap beberapa tahun, memeriksa kontak papan untuk setiap oksidasi.

Jika board membawa baterai cadangan SRAM, periksa dan ganti baterai sebelum board dibutuhkan dalam layanan ∙ kegagalan baterai selama penyimpanan tidak mempengaruhi board itu sendiri,tapi berarti data SRAM tidak akan bertahan jika papan yang pernah didukung dengan data di SRAM.
