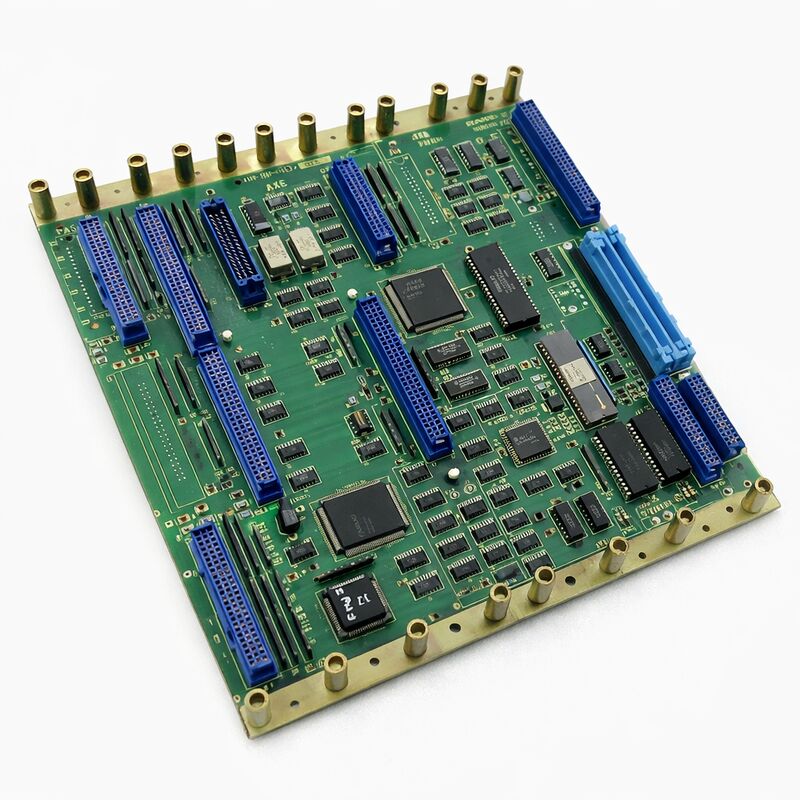

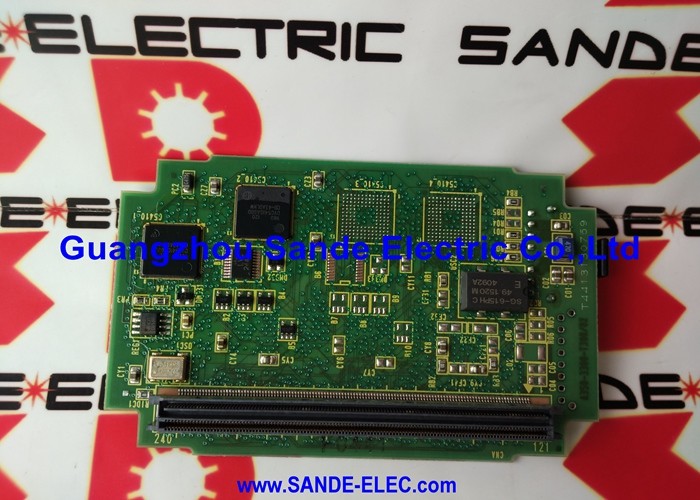

Fanuc A20B-2001-0120 Papan PC A20B20010120 A2OB-2OO1-O12O

FANUC A20B-2001-0120 ∙ Seri 0-D Half-Size Master PCB ∙ 0-MD / 0-TD CNC Controller, Jepang Asal

Nomor Bagian:A20B-2001-0120

Produsen:FANUC Corporation (Jepang)

Jenis produk:Master PCB (Motherboard / Backplane)

Seri papan:A20B-2001

Generasi:Seri 0 Model D (generasi pertengahan, setengah ukuran)

Sistem yang kompatibel:Kontroler CNC seri 0-D 0-MD, 0-TD

Arsitektur:Papan pinggiran yang terdistribusi dihubungkan ke papan induk

Papan periferal:Memori, sumbu, I/O, PMC (kaset atau papan)

Gambaran umum

A20B-2001-0120 adalah master PCB untuk FANUC Series 0 Model D CNC controller the motherboard format setengah ukuran yang terletak di pusat arsitektur 0-D controller.Ini menempati posisi khusus dalam kronologi seri FANUC 0: papan generasi pertengahan yang berada di antara varian 0-C ukuran penuh sebelumnya dan desain setengah ukuran yang direvisi kemudian.

Generasi 0-D menyempurnakan arsitektur 0-C dengan pembaruan kecepatan pemrosesan, dukungan antarmuka drive serial,dan kemampuan sistem sambil mempertahankan arsitektur papan terdistribusi dasar yang sama yang membuat seri 0 begitu mudah beradaptasi.

peran master board adalah arsitektur, bukan hanya komputasi. itu fisik dan listrik backplane yang semua papan lain di controller plug ke. papan memori, panel kontrol sumbu,Papan I/O, dan papan PMC semua terhubung ke A20B-2001-0120 dan berkomunikasi melalui itu.

Papan induk mengkoordinasikan bus yang dibagi oleh papan pinggiran ini.Ini juga membawa prosesor utama yang menjalankan perangkat lunak operasi CNC dan menafsirkan program G-kode dan M-kode yang mengemudi mesin.

0-D dari FANUC menemukan jalan ke dalam sejumlah besar mesin alat ∙ pusat pemutar dalam konfigurasi 0-TD, pusat pemesinan dalam konfigurasi 0-MD, dan berbagai 0-WD,Varian 0-PD untuk aplikasi EDM kawat dan pencetakan tusukBanyak mesin ini masih dalam penggunaan produktif hari ini.

A20B-2001-0120 adalah komponen yang membuat mereka tetap berjalan.

Spesifikasi Utama

Arsitektur Terdistribusi Cara Kerja 0-D Controller

Memahami A20B-2001-0120 berarti memahami arsitektur terdistribusi seri 0.

Papan induk tidak mandiri, tidak berisi sirkuit kontrol sumbu, antarmuka I/O, atau memori sendiri.

Fungsi-fungsi ini ditangani oleh papan perifer khusus yang terhubung ke konektor papan induk.

Papan induk mengarahkan sinyal bus di antara mereka dan menyediakan prosesor bersama dan sumber waktu yang mereka butuhkan.

Dalam konfigurasi 0-D yang paling sederhana, tiga papan periferal menemani master: papan memori yang menyimpan parameter sistem dan program; papan sumbu yang mengontrol servo drive;dan papan I/O yang terhubung dengan kabel lapangan mesin.

Program tangga PMC logika otomatisasi mesin berjalan dari kaset PMC atau papan PMC khusus. konfigurasi yang lebih kompleks menambahkan prosesor grafis untuk fungsi tampilan yang ditingkatkan,papan sumbu tambahan untuk kontrol sumbu ke-5 dan ke-6, dan sub-CPU board untuk kontrol sinkronis atau multi-path.

Konfigurasi ini adalah karakteristik yang menentukan seri 0.

Papan induk yang sama dapat melayani mesin bubut 2 sumbu sederhana atau pusat pemesinan 6 sumbu yang kompleks hanya dengan mengubah papan pinggiran yang dipasang.Pembuat mesin dan pengguna akhir dapat memperluas kemampuan seiring meningkatnya kebutuhan.

Format Setengah Ukuran

Penunjukan "setengah ukuran" menggambarkan dimensi fisik A20B-2001-0120 relatif terhadap master board seri 0 sebelumnya.Papan induk ukuran penuh sebelumnya menempati jejak yang lebih besar di sasis pengontrol.

The half-size design reduced the board area while maintaining full functional capability — an engineering evolution that allowed for smaller controller enclosures without sacrificing any of the system's configuration options.

Format setengah ukuran juga mengurangi jumlah slot konektor pada papan induk, yang pada gilirannya mendefinisikan jumlah maksimum papan periferal yang dapat terhubung langsung.

Untuk konfigurasi yang membutuhkan lebih banyak papan daripada kapasitas langsung papan induk, sub-board atau backplanes ekspansi memperluas sistem.

Dokumen FANUC untuk konfigurasi mesin tertentu mengidentifikasi persis papan mana yang dibutuhkan dan bagaimana mereka diatur.

Memeriksa papan 0-D

Kegagalan A20B-2001-0120 biasanya bermanifestasi sebagai kegagalan pengontrol lengkap, sistem tidak memulai, atau berhenti awal dalam urutan startup dengan alarm sistem.Sebelum menyimpulkan master board telah gagal, papan pinggiran harus dilepas dan dipasang kembali, kontak konektor diperiksa, dan tegangan catu daya diverifikasi.Sejumlah kegagalan papan induk yang jelas ternyata kesalahan tingkat konektor atau masalah pasokan listrik.

Ketika papan induk dikonfirmasi sebagai sumber kesalahan, status cadangan parameter menjadi kritis.

SRAM pengendali 0-D yang menyimpan parameter CNC, parameter PMC, dan program bagian yang tersimpan biasanya didukung baterai dan terletak di papan memori, bukan papan induk itu sendiri.Dalam sebagian besar konfigurasi 0-D, data papan memori bertahan dari penggantian papan induk tanpa kehilangan, asalkan papan memori ditangani dengan benar selama pertukaran.

Prosedur cadangan dan pemulihan tertentu tergantung pada konfigurasi mesin.

FAQ

Q1: Kontroler Seri 0-D menampilkan semua LED yang menyala saat dihidupkan tetapi tidak ada yang muncul di CRT / display. CRT itu sendiri telah dikonfirmasi fungsional. Apakah A20B-2001-0120 kemungkinan kesalahan?

Semua LED yang menyala pada saat menyala tanpa inisialisasi layar adalah konsisten dengan master board gagal menyelesaikan urutan startupnya.

Namun, gejala ini juga dapat disebabkan oleh kegagalan papan memori jika papan induk tidak dapat membaca perangkat lunak sistem dari papan memori, ia berhenti pada tahap ini.

Periksa konektor papan memori dan tempat duduknya terlebih dahulu. jika papan memori ditempatkan dengan benar dan gejala terus berlanjut, papan induk adalah tersangka utama.

T2: Sebuah pengganti A20B-2001-0120 diperoleh. Apakah ada pengaturan pada master board itu sendiri yang perlu ditransfer dari asli?

A20B-2001-0120 dapat memiliki saklar DIP atau pengaturan jumper yang mengkonfigurasi opsi perangkat keras pengontrol, jumlah sumbu, jenis antarmuka, dan pengaturan tingkat sistem serupa.Sebelum menghapus papan asli, mendokumentasikan atau memotret semua posisi switch dan jumper di atasnya.

Papan pengganti harus diatur secara identik. pengaturan yang salah dapat menyebabkan alarm atau perilaku sumbu yang salah bahkan dengan papan yang berfungsi dengan baik.

T3: Mesin telah disimpan selama dua tahun. Pada saat power-up, semua parameter hilang dan controller menunjukkan kesalahan memori. Apakah A20B-2001-0120 yang salah?

Kehilangan parameter setelah penyimpanan diperpanjang hampir selalu menunjukkan baterai cadangan SRAM yang habis, bukan kegagalan master board.

Dalam arsitektur 0-D, baterai biasanya terletak di papan memori. Periksa dan ganti baterai di papan memori.

Mengembalikan parameter dari cadangan. hanya jika masalah tetap setelah penggantian baterai harus memeriksa master board.

T4: Apakah A20B-2001-0120 kompatibel dengan pengontrol seri 0-C atau 0-F?

Seri 0 menggunakan konsep arsitektur yang sama di seluruh generasi C, D, dan F, tetapi master board tidak dapat ditukar antara generasi.

Pengaturan konektor, waktu bus, dan kompatibilitas prosesor berbeda.

A20B-2001-0120 dirancang khusus untuk generasi 0-D. Memasangnya dalam sasis 0-C atau 0-F dapat mengakibatkan ketidakcocokan konektor fisik atau ketidakcocokan listrik.

Selalu mencocokkan master board dengan generasi pengontrol tertentu.

Q5: Mesin 0-D masih dalam produksi tetapi elektronik kontrol sudah tua. Pada titik mana papan induk harus diganti atau direnovasi?

Renovasi tingkat board dan komponen pasif yang terdegradasi memperpanjang umur layanan secara signifikan untuk papan yang berfungsi tetapi menunjukkan gejala yang terkait dengan usia seperti reset intermiten.

Penggantian papan induk penuh sesuai jika papan memiliki kegagalan komponen yang dikonfirmasi yang tidak dapat diperbaiki secara ekonomis,atau jika spare board yang telah diperbaharui yang telah diuji tersedia dan risiko produksi dari penggunaan papan asli yang sudah tua tidak dapat diterima.

Menyimpan spare A20B-2001-0120 yang telah diuji di tempat adalah mitigasi risiko yang paling praktis untuk mesin 0-D yang kritis dalam produksi.
