FANUC A20B-2001-0600 ∙ Spindle Motor Encoder PCB ∙ Kecepatan dan Posisi Umpan Balik untuk FANUC CNC Spindle Systems

Dua Sinyal, Dua Fungsi

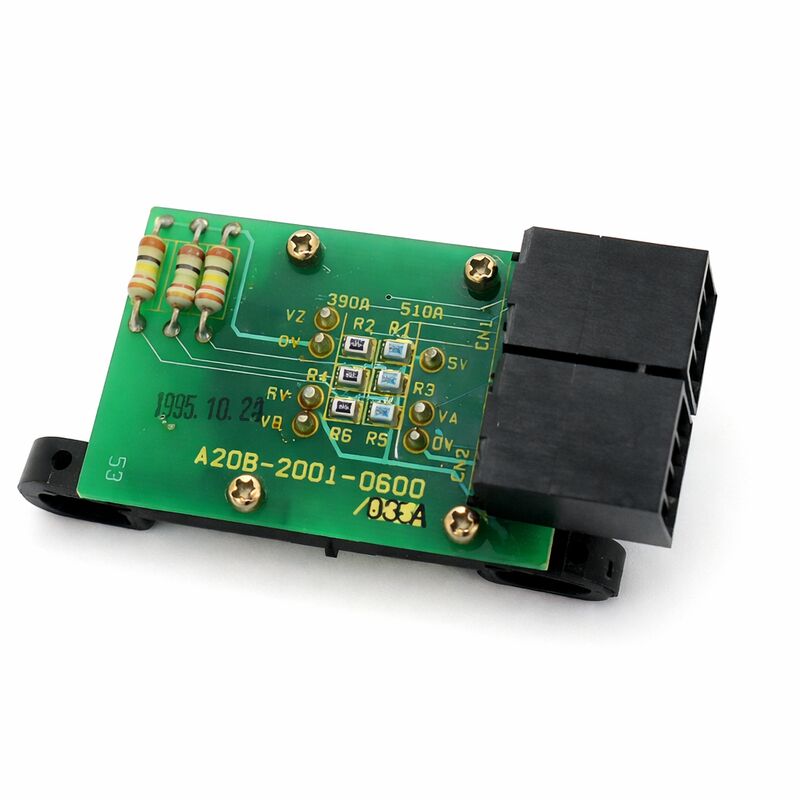

The A20B-2001-0600 is a spindle motor encoder PCB from FANUC's A20B-2001 series — the sensing board that reads the spindle motor shaft's rotation and generates the feedback signals the spindle amplifier needs to control the spindle.

C-sinyal (balas balik kecepatan):Penguat spindle membandingkan kecepatan sinyal C yang diukur dengan RPM yang diperintahkan dan menerapkan arus koreksi untuk menutup celah.Sinyal C yang terdegradasi memperkenalkan kebisingan pengukuran ke dalam lingkaran ini ∙ amplifier tidak dapat membedakan kesalahan kecepatan asli dari kebisingan sensorHasilnya adalah perburuan kecepatan: spindle berosilasi di sekitar perintah RPM daripada memegangnya dengan mantap,menghasilkan ketidakaturan permukaan pada bagian yang diproses.

Sinyal Z (referensi orientasi):Satu denyut per putaran motor. CNC menggunakan denyut ini sebagai referensi sudut untuk orientasi spindle (M19) - posisi pemberhentian yang tepat yang diperlukan sebelum alat penukar dapat melibatkan spindle.Ketika CNC memerintahkan orientasiTidak ada impuls Z berarti spindle tidak dapat berorientasi, alat mengubah alarm, dan produksi berhenti.

Kedua sinyal gagal secara independen.Hanya kehilangan sinyal Z:Kecepatan spindle normal, orientasi gagal.Hanya sinyal C terdegradasi:kecepatan berburu dan RPM tidak stabil di bawah beban pemotongan, perubahan alat masih bekerja.Pola kesalahan yang berbeda ini adalah alat diagnostik yang mengisolasi jalur sinyal yang gagal sebelum perangkat keras yang dihapus.

Spesifikasi Utama

Seri A20B-2001 Sufiks yang Selaras Diperlukan

Seri A20B-2001 mencakup beberapa varian spindle encoder board untuk berbagai jenis dan generasi motor spindle FANUC.Varian berdekatan dalam keluarga berbagi konsep pemasangan tetapi berbeda dalam sensing geometri, format sinyal output, dan antarmuka listrik. Memasang varian yang salah – bahkan yang secara fisik dipasang pada motor yang sama – menghasilkan data kecepatan atau alarm spindle yang salah.Konfirmasi akhiran -0600 dari label papan yang dipasangJika label rusak, mengidentifikasi varian melalui spesifikasi pesanan spindle motor.

Celah Udara dan Unsur Sasaran

PCB A20B-2001-0600 bekerja dengan elemen target ‡ sebuah cakram atau cincin magnetik yang dihubungkan ke poros motor ‡ yang merupakan komponen terpisah.Target biasanya tetap di tempatnya jika tidak rusakCelah udara antara elemen penginderaan PCB dan target sangat penting: terlalu besar menghasilkan sinyal lemah, terlalu kecil risiko kontak dengan target berputar.

Konfirmasi celah udara yang benar sesuai dengan dokumentasi pemeliharaan motor spindle setelah memasang papan baru.PCB yang berfungsi dengan benar yang dipasang pada celah yang salah menghasilkan gejala sinyal lemah yang sama dengan yang gagal.

FAQ

T1: Kecepatan spindle normal tetapi setiap perubahan alat gagal dengan alarm orientasi.

Pola gejala ini kecepatan yang baik, orientasi yang gagal mengkonfirmasi jalur sinyal Z terganggu sementara jalur sinyal C (kecepatan) utuh.Memverifikasi Z-sinyal pada konektor encoder dengan osiloskop saat memutar spindle: satu pulsa bersih per putaran mengkonfirmasi Z-sinyal yang bekerja. absen atau terdistorsi Z-pulsa, dengan kabel dan konektor yang dikonfirmasi baik, mengkonfirmasi sirkuit sinyal Z papan encoder gagal.

T2: kecepatan spindle berburu di bawah beban pemotongan. tahap daya tampak fungsional. bisa ini encoder?

Ya. sinyal C yang terdegradasi memperkenalkan kebisingan ke dalam loop umpan balik kecepatan. amplifier tidak dapat mempertahankan kecepatan secara stabil karena tidak dapat membedakan variasi kecepatan nyata dari kebisingan pengukuran.Mengukur kualitas sinyal C pada konektor encoder di bawah beban. sinyal bising atau tidak teratur dengan kabel utuh mengkonfirmasi encoder board sebagai sumber kesalahan.

P3: Setelah benturan spindle, orientasi kadang-kadang bekerja dan kadang-kadang gagal.

Sebuah kecelakaan dapat menggeser perakitan encoder tanpa sepenuhnya menonaktifkannya, mengubah celah udara antara elemen sensor PCB dan target.sinyal Z intermiten berorientasi bekerja ketika sinyal terjadi cukup kuatPeriksa tubuh encoder untuk perpindahan dari posisi pemasangan dan periksa target untuk kerusakan mekanis sebelum mengganti PCB.

T4: Apa yang harus diperiksa sebelum mengutuk A20B-2001-0600?

Periksa konektor kabel pengkode untuk korosi, residu pendingin, dan pin bengkok.Kerusakan kabel intermiten menghasilkan gejala yang sama dengan PCB yang gagal dengan sebagian kecil dari biaya penggantianJika kabel dan konektor dikonfirmasi baik dan alarm tetap, maka encoder board adalah sumber kesalahan.

T5: Bisakah A20B-2001-0600 diganti tanpa mengeluarkan motor spindle?

Dalam banyak konfigurasi mesin, perakitan encoder dapat diakses dari bagian belakang kepala spindle atau melalui panel layanan, memungkinkan penggantian papan tanpa menghapus motor sepenuhnya.Jika diperlukan penghapusan motor, mendokumentasikan semua koneksi listrik dan pemasangan mekanis sebelum memulai, dan memverifikasi keselarasan motor spindle pada pemasangan ulang.
