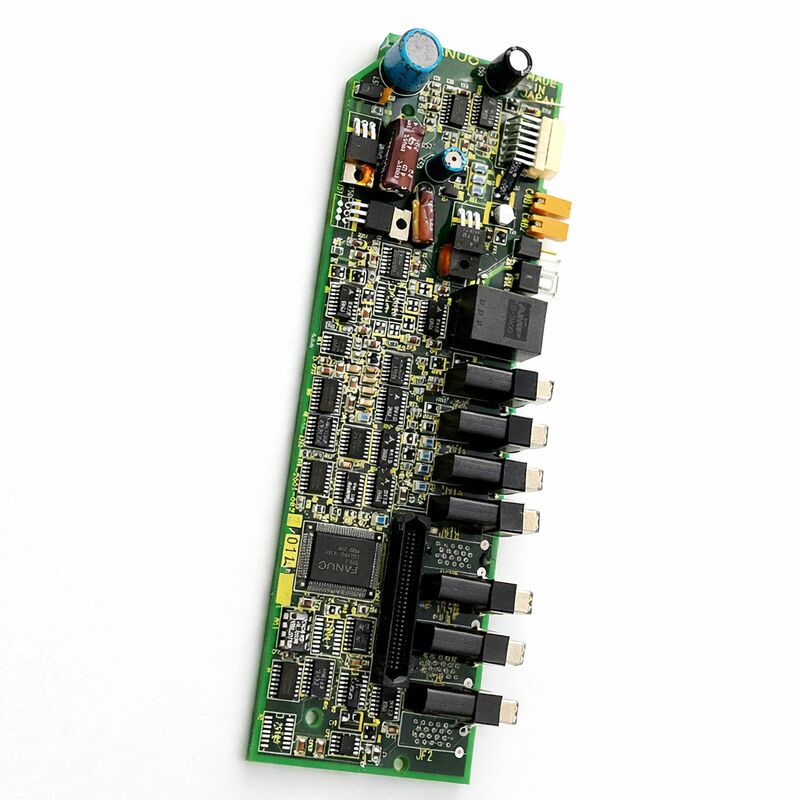

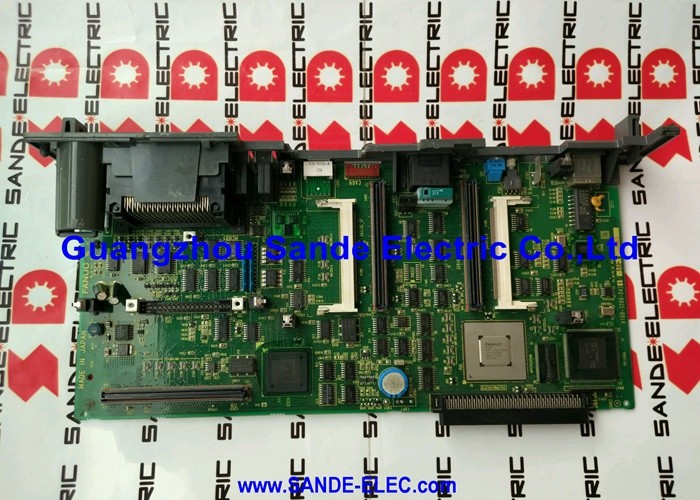

FANUC A20B-2001-0820 | Papan Kontrol Penguat Servo Alpha SVM1 — Generasi Awal, Asal Jepang

Nomor Suku Cadang: A20B-2001-0820

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Papan Kontrol Penguat Servo (Generasi Awal)

Seri Papan: A20B-2001

Keluarga Penggerak: FANUC Alpha Series SVM1 (Modul Penguat Servo Satu Sumbu)

Generasi: Seri Alpha Awal — pendahulu seri A20B-2001-093x yang lebih baru

Gambaran Umum

A20B-2001-0820 adalah papan kontrol generasi awal untuk SVM1 (Modul Penguat Servo Satu Sumbu) seri Alpha FANUC.

Papan ini terletak di bagian depan unit penggerak SVM1 — papan yang berisi elektronik kontrol, pemrosesan servo DSP, antarmuka komunikasi CNC, dan indikator status penggerak untuk penguat servo satu sumbu.

Papan spesifik ini mendahului varian A20B-2001-093x yang lebih umum dirujuk yang menjadi standar di seluruh jajaran SVM1 Alpha yang lebih baru.

Sistem penguat servo Alpha FANUC diperkenalkan sebagai langkah maju yang besar dari jajaran SVU (Servo Unit) yang lebih lama.

Arsitektur Alpha menggunakan topologi bus DC bersama — PSM (Modul Catu Daya) menyediakan rel DC, dan modul SVM mengambil daya darinya untuk menggerakkan motor servo individual.

SVM1 menggerakkan satu sumbu servo. Setiap unit SVM1 berisi papan kontrol dan papan pengkabelan/daya.

Papan kontrol adalah bagian yang cerdas: ia menjalankan algoritma servo, berkomunikasi dengan pengontrol CNC melalui serat optik, dan menyediakan sinyal penggerak gerbang ke transistor daya di bagian daya penggerak.

A20B-2001-0820 adalah papan kontrol untuk konfigurasi SVM1 paling awal dalam seri Alpha.

Papan ini mendahului revisi yang menangani rentang arus yang diperluas yang dicakup oleh papan -093x yang lebih baru.

Mesin dan pengontrol yang dipasang dengan sistem penggerak Alpha asli — sebelum revisi yang lebih baru mencapai pasar — berisi generasi papan yang lebih lama ini.

Mesin-mesin ini masih beroperasi, dan ketika papan kontrol salah satu modul SVM1 awal ini gagal, A20B-2001-0820 adalah pengganti yang tepat.

Spesifikasi Utama

Alpha Generasi Awal — Papan SVM Pertama

Pengenalan seri Alpha oleh FANUC menandai transisi dari arsitektur SVU ke sistem SVM/PSM bus bersama yang menjadi standar.

Unit SVM1 Alpha awal menetapkan arsitektur dasar yang tetap digunakan sepanjang masa komersial seri Alpha.

Tata letak papan kontrol, antarmuka komunikasi serat optik, LED status yang dipasang di depan, dan penempatan sekring semuanya ditetapkan dengan generasi awal ini.

Papan generasi awal seperti A20B-2001-0820 menggunakan prinsip operasi yang sama dengan penerusnya: DSP menjalankan loop posisi, kecepatan, dan arus secara bersamaan; tautan serat optik terhubung ke pengontrol CNC; papan daya menerima sinyal penggerak gerbang dari papan kontrol.

Prinsip-prinsip ini dibawa ke semua versi SVM Alpha selanjutnya.

Yang berubah di berbagai generasi adalah implementasi perangkat keras spesifik — generasi IC, cakupan peringkat arus, penyempurnaan antarmuka kecil.

Kontinuitas ini berarti bahwa pendekatan diagnostik dan pemeliharaan yang dikembangkan untuk papan SVM Alpha yang lebih baru berlaku sama untuk mesin yang menggunakan A20B-2001-0820.

Kode status LED mengikuti konvensi yang sama.

Kategori alarm — kesalahan komunikasi, kesalahan penggerak gerbang, kesalahan catu daya — terstruktur identik.

Seorang teknisi yang akrab dengan papan SVM Alpha yang lebih baru akan segera mengenali papan generasi awal.

Indikator Status LED dan Diagnosis Kesalahan

Tampilan LED yang dipasang di depan pada A20B-2001-0820 adalah referensi diagnostik utama ketika penggerak menghasilkan alarm.

Tampilan menunjukkan kode numerik atau alfabet yang mengidentifikasi kondisi kesalahan spesifik.

Kode-kode ini memetakan ke kategori kesalahan yang dijelaskan dalam dokumentasi pemeliharaan penguat servo Alpha.

Tampilan kosong — tidak ada indikasi sama sekali — berarti catu daya papan kontrol tidak berfungsi.

Ini bisa berupa sekring putus pada papan, kegagalan sirkuit catu daya internal, atau tidak adanya tegangan bus DC eksternal yang memberi daya pada sirkuit catu daya papan.

Sekring Daito di bagian depan papan adalah komponen pertama yang harus diperiksa.

Tampilan "–" (garis) menunjukkan penggerak diberi daya dan menunggu CNC mengeluarkan sinyal siapnya. Ini normal selama fase pra-jalankan.

Tampilan "0" menunjukkan kesiapan penggerak penuh dengan motor diberi energi. Kode tampilan lainnya adalah alarm yang memerlukan penyelidikan.

Papan Generasi Awal di Pasar Purna Jual

A20B-2001-0820 menempati posisi yang menarik dalam rantai pasokan pasar purna jual.

Cukup tua sehingga stok FANUC asli sudah habis, tetapi mesin yang dilayaninya belum cukup tua sehingga semuanya telah diganti.

Banyak yang masih berjalan. Ketika papan kontrol penggerak gagal pada salah satu mesin ini, mencari pengganti yang teruji memerlukan navigasi pasar papan sisa stok dan yang diperbaharui daripada saluran distribusi standar.

Unit sisa stok yang teruji dari mesin yang dinonaktifkan adalah sumber yang paling umum.

Papan yang diperbaharui secara profesional — di mana kapasitor dan komponen penuaan lainnya telah diganti dan papan telah diuji secara fungsional dalam unit penggerak Alpha SVM1 — adalah opsi kepercayaan tertinggi. Papan sisa stok yang tidak teruji membawa lebih banyak risiko.

Tes kunci untuk papan pengganti apa pun adalah pengujian fungsional dalam unit penggerak SVM1 dengan beban motor servo nyata. Pengujian bangku dengan daya diterapkan tetapi tanpa motor terhubung mengonfirmasi papan menyala dan tampilan status diinisialisasi, tetapi tidak mengonfirmasi loop kontrol arus atau pemrosesan umpan balik berfungsi dengan benar.

Pengujian fungsional penuh memerlukan penggerak dengan motor.

FAQ

Q1: Penggerak Alpha SVM1 menunjukkan alarm kesalahan komunikasi segera saat dinyalakan. Kabel serat optik dipastikan tidak rusak. Pengontrol CNC sendiri berfungsi dengan baik. Apakah ini A20B-2001-0820?

Kesalahan komunikasi saat dinyalakan dengan kabel serat yang baik dan CNC yang berfungsi menunjukkan sirkuit penerima optik papan kontrol.

Papan menerima komunikasi serial CNC melalui serat optik; jika sirkuit penerima telah menurun atau gagal, papan tidak dapat membangun komunikasi dengan CNC.

Bersihkan port konektor optik pada papan, lalu uji kembali.

Jika alarm tetap ada, sirkuit penerima papan telah gagal dan papan perlu diganti.

Q2: Ini digambarkan sebagai papan "generasi awal". Apakah kompatibel dengan semua varian unit penggerak Alpha SVM1?

A20B-2001-0820 dipasang pada varian unit penggerak SVM1 tertentu di seri Alpha awal. Apakah ia kompatibel dengan unit penggerak SVM1 tertentu tergantung pada nomor model unit penggerak dan spesifikasi papan yang sesuai.

Dokumentasi unit penggerak atau dokumen deskripsi penguat Alpha GE FANUC mencantumkan spesifikasi papan kontrol mana yang digunakan setiap model SVM1.

Konfirmasikan nomor model unit penggerak SVM1 lengkap dan verifikasi papan kontrol yang benar sebelum pemasangan.

Q3: Setelah mesin tidak digunakan selama 18 bulan, SVM1 Alpha awal menunjukkan perilaku tidak menentu — terkadang menginisialisasi dengan benar dan terkadang menghasilkan kode alarm yang berbeda pada siklus daya berturut-turut. Apakah papan tersebut rusak?

Kode alarm yang tidak menentu dan tidak konsisten pada papan generasi awal setelah waktu idle yang lama konsisten dengan penuaan komponen — terutama kapasitor pada papan kontrol yang telah mengering selama periode penyimpanan.

Kapasitor elektrolitik yang menua pada bagian catu daya papan kontrol menghasilkan tegangan suplai yang tidak stabil yang menyebabkan operasi yang tidak menentu.

Perbaikan papan yang mengganti kapasitor elektrolitik dan menguji ulang papan secara fungsional adalah respons yang tepat sebelum menyatakan papan tersebut rusak sepenuhnya.

Q4: Bisakah A20B-2001-0820 diganti dengan papan A20B-2001-0930 yang lebih baru?

Ini adalah generasi papan yang berbeda dalam keluarga A20B-2001 yang sama. Apakah -0930 yang lebih baru merupakan pengganti fisik dan listrik langsung untuk -0820 yang lebih lama dalam unit penggerak SVM1 tertentu tergantung pada desain unit penggerak.

Beberapa konfigurasi unit penggerak dapat menerima revisi papan yang lebih baru; yang lain memiliki perbedaan perangkat keras yang membuat substitusi tidak tepat.

Verifikasi dengan dokumentasi unit penggerak spesifik atau spesialis servis penggerak FANUC yang berkualifikasi sebelum mencoba substitusi lintas revisi.

Q5: Sekring Daito penggerak putus. Setelah menggantinya, papan berfungsi tetapi sekring yang sama putus lagi tiga minggu kemudian. Apa yang terjadi?

Kegagalan sekring yang berulang menunjukkan penyebab utama yang persisten daripada satu kejadian.

Penyebab umum termasuk kapasitor elektrolitik yang rusak pada catu daya papan yang secara berkala menciptakan lonjakan arus berdurasi pendek, kesalahan kebocoran pada koneksi bus DC eksternal yang menciptakan lonjakan saat bus mengisi daya, atau komponen penggerak gerbang yang melemah yang menarik arus berlebihan dalam kondisi operasi tertentu.

Selidiki masing-masing sebelum mengganti sekring lain — tanpa mengatasi akar penyebabnya, sekring pengganti akan gagal lagi.
