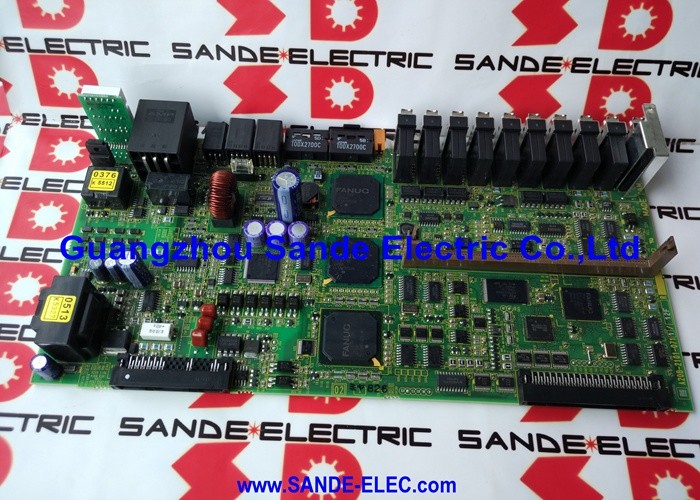

FANUC Power Supply Board A20B-2001-0890 A20B20010890 A2OB-2OO1-O89O

A20B-2001-0890 ∙ FANUC Drive Control Board Series A20B-2001 / 089x Range / CNC dan Servo Drive Spare

A20B-2001 FANUC CNC dan Drive Interface Board Series

Seri A20B-2001 adalah keluarga PCB FANUC yang luas yang mencakup antarmuka dan papan kontrol untuk sistem CNC dan otomatisasi.Papan yang dikonfirmasi dalam seri A20B-2001 termasuk A20B-2001-0590 (PCB sensor), menetapkan ini sebagai seri yang mencakup beberapa antarmuka dan fungsi kontrol di seluruh FANUC CNC dan arsitektur drive.

A20B-2001-0890 secara eksplisit digambarkan sebagai "CONTROL BOARD FOR DRIVE" yang mengidentifikasi sebagai PCB pengendali drive yang melayani servo atau spindle drive tertentu dalam sistem drive FANUC.

Papan kontrol drive dalam sistem FANUC mengelola fungsi perintah, umpan balik, dan perlindungan amplifier servo atau spindle:

Antarmuka perintah:Menerima perintah kecepatan atau arus dari CNC dan menerjemahkannya ke dalam sinyal kontrol yang sesuai untuk tahap daya drive.

Pengolahan umpan balik encoder:Membaca data posisi dan kecepatan dari encoder atau pulsecoder servo motor dan menggunakannya untuk menutup loop kontrol kecepatan atau posisi.

Perlindungan drive:Memantau kondisi operasi drive dan menghasilkan shutdown pelindung ketika batas kesalahan melebihi.

Informasi Produk Utama

Skenario Aplikasi

Servo atau spindle drive kesalahan papan kontrol:Sebuah servo atau drive spindle FANUC mengembangkan kesalahan tingkat kontrol. Setelah memverifikasi motor, encoder, dan tahap daya, papan kontrol drive A20B-2001-0890 diidentifikasi sebagai kesalahan.Penggantian mengembalikan fungsi kontrol drive.

Pemeliharaan sistem penggerak:Fasilitas produksi yang memelihara servo atau spindle drive FANUC menyimpan A20B-2001-0890 sebagai suku cadang untuk drive khusus di mana ia dipasang.

FAQ

T1: Bagaimana saya mengkonfirmasi A20B-2001-0890 adalah papan kontrol yang benar untuk drive saya?

Baca nomor bagian dari label papan yang dipasang di dalam unit drive. Jika dibaca A20B-2001-0890, ini adalah penggantian yang dikonfirmasi.Referensi silang dengan tabel penugasan PCB manual pemeliharaan drive FANUC yang berlaku untuk mengkonfirmasi model dan fungsi drive board.

T2: Apa gejala kesalahan drive menunjukkan kegagalan A20B-2001-0890?

Gangguan papan kontrol drive biasanya menghasilkan: kesalahan loop kecepatan, anomali umpan balik encoder, kegagalan komunikasi serial antara CNC dan drive,atau alarm tingkat kontrol yang bertahan meskipun tahap daya yang sehat dan motorJika transistor daya dan motor encoder tes dengan benar tetapi drive terus kesalahan pada mengaktifkan, papan kontrol adalah fokus diagnostik utama.

T3: Apakah mengganti A20B-2001-0890 membutuhkan servo parameter re-entry?

Parameter servo dan spindle berada di memori parameter utama CNC, bukan di papan kontrol drive.Setelah memasang papan pengganti, CNC mengunduh parameter ke drive selama inisialisasi power-on.

T4: Apa tindakan pencegahan keamanan yang berlaku sebelum mengakses A20B-2001-0890 di dalam drive unit?

Matikan daya dan kunci pasokan listrik.Memverifikasi bus DC drive telah benar-benar dikosongkan dengan menggunakan voltmeter yang dikalibrasi sebelum membuka kandang drive. Berurusan dengan papan dengan tali pergelangan tangan anti-statis di tanah pada permukaan ESD-aman.
