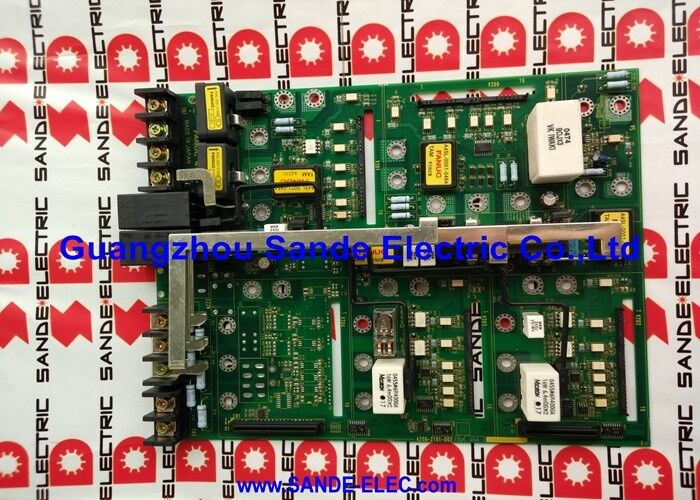

1 PC digunakan Fanuc A20B-2001-0930 PCB Board A20B20010930 A2OB-2OO1-O93O

FANUC A20B-2001-0930 | PCB Kontrol Penggerak Servo Tipe-A Alpha SVM1 — A06B-6079 Layar Alarm Sumbu Tunggal / 12–80A / LCD

Kartu Teratas dari Alpha SVM1 — Kontrol Kecerdasan untuk Satu Sumbu

A20B-2001-0930 adalah PCB kontrol Tipe-A — kartu teratas (menghadap ke depan) — dalam modul amplifier servo Alpha sumbu tunggal seri A06B-6079 FANUC. Ini adalah lapisan kecerdasan modul SVM1: ia menerima perintah gerakan dari CNC melalui antarmuka PWM Tipe-A, memproses umpan balik encoder motor servo Alpha, menjalankan loop kontrol servo, dan menggerakkan transistor daya di papan kabel di bawahnya.

Satu A20B-2001-0930 mengontrol satu sumbu. Ini adalah sumbu tunggal yang setara dengan A20B-2001-0940 (yang mengontrol tiga sumbu dalam modul tiga sumbu SVM3). Masing-masing menggerakkan jumlah sumbunya masing-masing secara independen, dengan PCB kontrol sebagai elemen fungsional umum di seluruh rentang modul SVM1 dari 12A hingga 80A.

Layar LCD yang dipasang di depan menunjukkan status dan kode alarm untuk sumbu — tampilan dua digit yang menunjukkan status pengoperasian selama pengoperasian normal dan nomor alarm ketika terjadi kesalahan. Tampilan ini adalah alat diagnostik pertama ketika sumbu servo Alfa mengalami kesalahan: kode alarm pada LCD mengidentifikasi apakah kesalahan terjadi pada tahap daya, motor, encoder, atau antarmuka komunikasi antara CNC dan drive.

Spesifikasi Utama

PWM Tipe-A — Generasi Antarmuka Sebelum FSSB

A06B-6079 Alpha SVM menggunakan antarmuka Tipe-A — sinyal PWM (modulasi lebar pulsa) yang dibawa pada kabel antara papan antarmuka servo CNC dan modul penggerak. A20B-2001-0930 menerima perintah arus PWM ini dari CNC, memprosesnya melalui loop servo, dan menggerakkan transistor keluaran yang sesuai. Ini juga mengembalikan sinyal alarm dan VRDY (kecepatan siap) kembali ke CNC melalui antarmuka kabel yang sama.

Antarmuka Tipe-A ini menempatkan generasi SVM A06B-6079 sebelum antarmuka serat optik FSSB yang digunakan pada seri A06B-6096 dan yang lebih baru Alpha i. Kedua tipe antarmuka tersebut tidak kompatibel — drive Tipe-A tidak dapat diganti dengan drive FSSB tanpa mengubah perangkat keras antarmuka servo CNC. Konfirmasikan jenis antarmuka dari modul drive yang terpasang sebelum menentukan penggantinya.

Pertanyaan Umum

Q1: Sumbu Alpha SVM1 menunjukkan alarm. Bagaimana A20B-2001-0930 diidentifikasi sebagai sumber kesalahan?

Periksa tampilan LCD pada bagian depan modul — kode dua digit mengidentifikasi kategori alarm. Alarm yang menunjuk ke komunikasi servo (kesalahan VRDY, kesalahan komunikasi) atau kegagalan inisialisasi kartu kendali pada titik sumbu tunggal ke PCB kontrol A20B-2001-0930. Alarm tingkat daya (arus berlebih, kesalahan IPM, kesalahan bus DC) mengarah ke kabel/papan daya di bawahnya. Pastikan motor sumbu dan kabel tidak rusak sebelum menyimpulkan kartu kendali gagal.

Q2: Apa perbedaan antara A20B-2001-0930 dan A20B-2001-0932?

Keduanya merupakan PCB kontrol sumbu tunggal Alpha SVM1 Tipe-A dalam seri A06B-6079. -0930 mencakup rentang arus SVM1 standar (12A hingga 80A). -0932 dikaitkan dengan modul SVM1-130 (kelas 130A). Mereka tidak dapat dipertukarkan — PCB kontrol harus sesuai dengan tingkat daya yang diperintahkannya. Konfirmasikan akhiran yang tepat dari label papan kabel modul yang terpasang.

Q3: Dapatkah A20B-2001-0930 diuji secara terpisah tanpa modul SVM1 lengkap?

Verifikasi fungsional memerlukan pengoperasian modul SVM1 lengkap dengan motor servo Alpha yang terhubung di bawah beban — kondisi yang tidak dapat direplikasi di meja kerja tanpa unit penggerak penuh. Pengujian pertukaran dengan A20B-2001-0930 yang terkonfirmasi baik dalam modul lengkap adalah metode diagnostik dan verifikasi yang pasti.

Q4: Apakah ada sakelar konfigurasi pada A20B-2001-0930 yang harus disetel dengan benar?

PCB kontrol Tipe-A membawa sakelar konfigurasi untuk parameter sumbu dan pengaturan antarmuka. Sebelum mengeluarkan kartu asli, foto atau rekam semua posisi sakelar. Penggantinya harus dikonfigurasi secara identik. Pengaturan sakelar yang salah menyebabkan kegagalan VRDY, kode alarm salah, atau perilaku servo yang tidak sesuai dengan harapan CNC.

Q5: Dari mana sumber A20B-2001-0930?

Melalui pasar purnajual penggerak servo FANUC Alpha — spesialis modul Alpha SVM, pusat perbaikan penggerak CNC FANUC, dan pemasok berlebih yang telah diuji. Perhatikan bahwa banyak pemasok purnajual hanya memasok A20B-2001-0930 sebagai bagian dari modul A06B-6079 SVM1 yang telah diuji secara lengkap dan bukan sebagai kartu kosong, karena pengujian terisolasi dari kartu kendali tanpa modul lengkap tidak dapat dilakukan.
