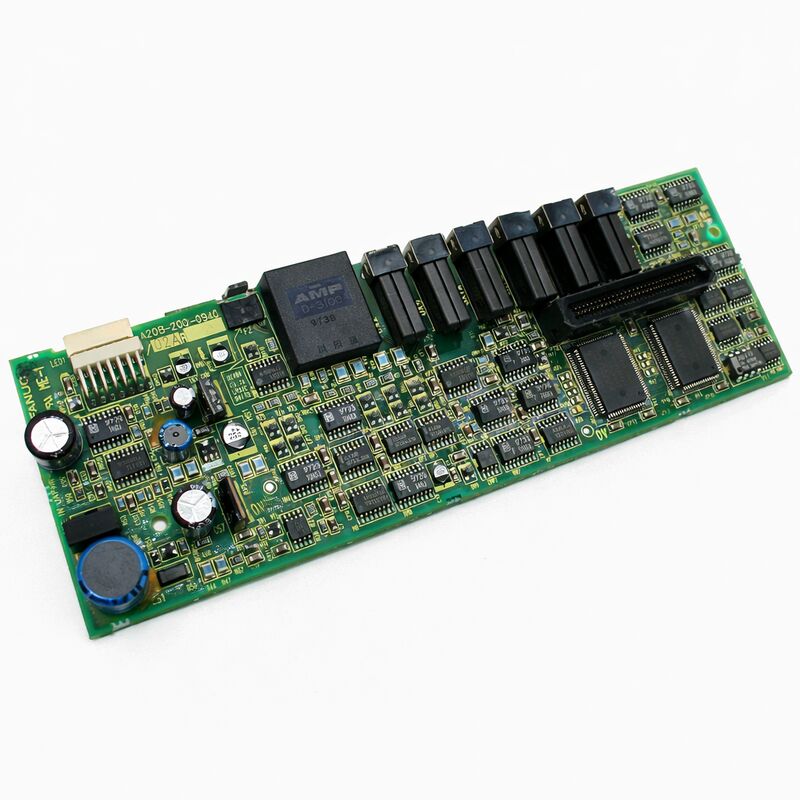

1PCS digunakan FANUC A20B-2001-0940 Servo Control Board A2OB-2OO1-O94O A20B20010940

FANUC A20B-2001-0940∙ Alpha SVM3 3-Axis Servo Drive Control PCB ∙ A06B-6079 / Tipe A PWM / L-M-N Axis

Tiga algoritma servo loop tertutup pada satu kartu

Modul A06B-6079 SVM3 mengemas amplifikasi servo tiga sumbu ke dalam modul ukuran buku 90 mm tunggal L, M, dan sumbu N berbagi bus DC umum dari PSM.A20B-2001-0940 adalah kartu kontrol yang memungkinkan ini. Ini berjalan tiga algoritma kontrol servo loop tertutup independen secara bersamaan, menerima perintah posisi CNC untuk ketiga sumbu, memproses umpan balik encoder dari ketiga motor,menghitung kesalahan arus untuk masing-masing, dan menghasilkan perintah arus untuk transistor daya pada papan kabel A16B-2202-078x di bawahnya.

Ketiga poros berbagi jam yang sama pada kartu kontrol, yang sangat penting.Interpolasi CNC FANUC menghasilkan perintah posisi untuk ketiga poros secara bersamaan dan mengharapkan mereka untuk melacak dengan sinkronisasi yang ketatSebuah kartu kontrol tunggal mengelola ketiga loop dari jam yang sama adalah arsitektur yang memberikan ini.semua tiga sumbu biasanya alarm sekaligus tanda diagnostik pertama bahwa lapisan kontrol umum, bukan sumbu individu, telah gagal.

Spesifikasi Utama

Tipe A PWM

Seri A06B-6079 berkomunikasi dengan CNC melalui sinyal PWM Tipe A, perintah arus yang dikodekan siklus kerja pada kabel kabel keras, bukan serat optik.A20B-2001-0940 mendekode enam sinyal PWM ini (dua per sumbu ke dalam permintaan arus per sumbu yang mendorong servo loopIni juga mengembalikan sinyal alarm dan siap ke CNC melalui antarmuka kabel yang sama.

Hal ini menempatkan 6079 SVM3 jelas dalam generasi sebelum seri A06B-6096 FSSB. Kedua tidak dapat ditukarkan.6096 terhubung ke bus serat optik FSSB. Mengganti drive 6079 dengan 6096 membutuhkan mengubah perangkat keras antarmuka servo CNC, bukan hanya modul drive. Mencocokkan seri drive dengan tepat dengan jenis antarmuka servo CNC yang terpasang.

Isolasi kesalahan: Kartu kontrol vs papan daya

Struktur dua papan SVM3 memungkinkan isolasi kesalahan sebelum memesan penggantian. Pola gejala mengidentifikasi papan mana yang gagal:

A20B-2001-0940 tidak dapat diuji di bangku isolasi, karena memerlukan modul 6079 SVM3 lengkap dengan beban motor pada ketiga poros untuk verifikasi fungsional.Swap pengujian dengan kartu kontrol dikonfirmasi-baik dalam modul adalah langkah diagnostik definitif ketika semua tiga sumbu alarm secara bersamaan.

FAQ

Pertanyaan 1: Ketiga sumbu menunjukkan servo alarm secara bersamaan. Motor dan kabel dikonfirmasi baik. Apakah A20B-2001-0940 kesalahan?

Alarm simultan tiga sumbu dengan motor dan kabel yang dikonfirmasi menunjuk kuat ke kartu kontrol.Kegagalan di kartu yang berbagi rel pasokan listrik atau sirkuit pengolahan sinyal umum menyebabkan ketiga sumbu untuk alarm pada saat yang sama. Swap tes dengan kartu yang dikonfirmasi-baik dalam modul lengkap sebagai langkah akhir.

T2: Drive menunjukkan VRDY OFF pada startup tanpa alarm sumbu tertentu. Apa yang harus diperiksa terlebih dahulu?

Sebelum mencurigai kartu kontrol, periksa koneksi kabel PWM sisi CNC sinyal antarmuka Tipe A dari CNC harus hadir sebelum drive menegaskan VRDY.Jika koneksi kabel dikonfirmasi baik, periksa pengaturan saklar pada A20B-2001-0940 terhadap dokumentasi drive. posisi saklar yang salah menghasilkan kegagalan VRDY tanpa kode alarm sumbu tertentu.

T3: Pengaturan saklar apa yang harus didokumentasikan sebelum mengeluarkan kartu asli?

A20B-2001-0940 membawa saklar konfigurasi untuk jumlah sumbu, jenis antarmuka, koneksi baterai, dan parameter drive lainnya.Potret semua posisi saklar atau catat secara tertulis sebelum mengeluarkan kartu asli. Penggantian harus dikonfigurasi identik ¢ pengaturan yang salah menghasilkan kegagalan VRDY, kode alarm yang salah, atau perilaku yang tidak sesuai dengan harapan CNC.

T4: Setelah 12 tahun layanan, apa yang paling mungkin gagal pada kartu ini?

Kondensator elektrolitik di bagian pasokan listrik internal kartu adalah masalah utama penuaan.rel pasokan diatur mengembangkan riak gejala awal adalah alarm intermiten yang muncul dan jelas tanpa penyebab yang jelasBaterai cadangan pengkode absolut (biasanya umur 2 ¢ 3 tahun) adalah komponen terbatas waktu lainnya; kehabisan baterai menyebabkan kehilangan data posisi saat mati.

T5: Dapatkah 6096 SVM3 (FSSB) menggantikan 6079 SVM3 (Tipe A) dengan nilai arus sumbu yang sama?

Tidak, 6079 Type A dan 6096 FSSB drive menggunakan antarmuka komunikasi CNC-to-drive yang sama sekali berbeda.Mengganti drive FSSB dengan drive Tipe A membutuhkan penggantian perangkat keras antarmuka servo CNC dan mengkonfigurasi ulang komunikasi servo-nya.. Mencocokkan tipe antarmuka drive persis dengan antarmuka servo CNC.
