FANUC A20B-2002-0020 ∙ 3-Slot Backplane PCB Series 16 / 18 CNC, asal Jepang

Nomor Bagian:A20B-2002-0020

Produsen:FANUC Corporation (Jepang)

Jenis produk:Backplane PCB ∙ 3-Slot Rack Interface

Seri papan:A20B-2002

Sistem yang kompatibel:FANUC Seri 16 / 18 CNC dan kompatibel

Gambaran umum

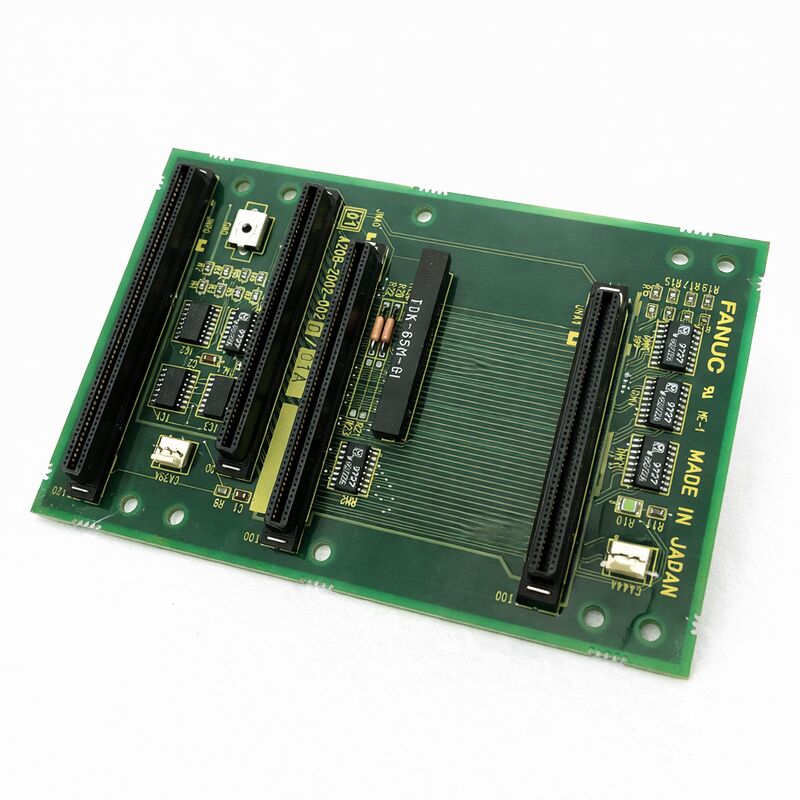

A20B-2002-0020 adalah papan sirkuit cetak backplane 3 slot untuk sistem CNC FANUC Seri 16 dan 18.Ini adalah fondasi struktural dan listrik dari rak pengontrol papan yang semua papan lainnya colokan ke.

Papan CPU utama, unit catu daya, dan papan opsi menempati tiga slot yang disediakan oleh backplane ini.Setiap sinyal dan koneksi daya antara papan ini melewati A20B-2002-0020.

Backplane board mudah diabaikan dalam pemeliharaan CNC karena jarang gagal. Mereka tidak mengandung komponen pemrosesan aktif tidak ada CPU, tidak ada memori, tidak ada logika yang dapat diprogram. Fungsi mereka pasif:membawa sinyal dan daya dari satu posisi konektor ke posisi lain, memasang papan aktif dengan aman di slot mereka, dan menjaga keselarasan fisik dari rak.

Sifat pasif ini juga mengapa kegagalan relatif jarang terjadi. Tetapi ketika gagal - melalui kerusakan fisik, keausan konektor, atau kontaminasi - efeknya tersebar di seluruh sistem.Setiap papan di rak terpengaruh secara bersamaan.

A20B-2002-0020 adalah varian 3-slot spesifik dalam seri backplane A20B-2002 untuk pengontrol Seri 16/18.

Tiga slot menampung papan CPU utama, papan catu daya, dan satu posisi kartu opsi tambahan.

Konfigurasi ini mencakup tata letak sistem seri 16/18 standar.

Spesifikasi Utama

Apa Fungsi Backplane

FANUC CNC controller bukan sebuah board tunggal. itu adalah kumpulan board yang dipasang di rak, masing-masing melakukan fungsi tertentu.Papan catu daya mengkonversi tegangan masuk ke tingkat diatur papan logika membutuhkanPapan pilihan ̇ antarmuka servo, modul I/O, papan komunikasi ̇ menambahkan kemampuan khusus.

Papan-papan ini berkomunikasi satu sama lain terus menerus.

CPU mengirim perintah ke antarmuka servo. antarmuka servo mengembalikan data posisi. sumber daya melaporkan status.Semua komunikasi ini melakukan perjalanan melalui jejak tembaga dan konektor backplane.

Backplane juga mendistribusikan daya.

Papan catu daya mengeluarkan tegangan teratur ke bus backplane. Semua papan yang menarik dari tegangan ini menerimanya melalui backplane.Distribusi daya pusat ini menjaga papan individu dari membutuhkan koneksi daya mereka sendiri mereka terhubung ke backplane dan menarik apa yang mereka butuhkan.

Dukungan fisik adalah fungsi ketiga.

Backplane menyediakan penahan mekanis untuk setiap papan, menjaganya di posisi dan mempertahankan keterlibatan konektor di bawah getaran.

Alat mesin CNC bergetar selama operasi ̇ proses pemesinan, pompa pendingin, conveyor chip, dan gerakan mesin sendiri semuanya berkontribusi.

Backplane harus mempertahankan keterlibatan papan yang aman melalui getaran ini selama masa pakai mesin.

Kegagalan Backplane Jarang Tapi Seluruh Sistem

Sebagian besar kesalahan backplane berasal dari posisi konektor ‡ konektor wanita yang menerima konektor tepi setiap papan.Konektor ini mengalami ribuan siklus penempatan dan penghapusan selama hidup mesin sebagai papan diganti, diperiksa, dan dipasang kembali.

Mereka mengembangkan titik-titik resistensi yang tinggi yang menyebabkan kegagalan intermiten, atau mereka rusak dan menghasilkan kegagalan koneksi permanen.

Kerusakan fisik pada PCB itu sendiri, retakan akibat benturan, kerusakan jejak dari alat, atau korosi dari masuknya cairan pendingin, dapat memotong jalur sinyal.jejak rusak antara dua papan mempengaruhi jalur komunikasi antara papan tersebut secara khusus.

Kontaminasi adalah mekanisme kesalahan umum lainnya.

Kabut pendingin di lemari kontrol menetap di papan sirkuit dari waktu ke waktu.kontaminasi antara kontak konektor dapat menciptakan sirkuit pendek parsial atau meningkatkan resistensi kontak ke titik degradasi sinyal.

Pertimbangan Penggantian

Penggantian backplane membutuhkan semua papan dari rak terlebih dahulu. papan yang dipasang CPU, PSU, kartu pilihan harus dihapus dengan hati-hati,dengan konektor mereka dilacak sehingga mereka kembali ke posisi yang benar.

Setelah backplane diganti dan papan dipasang kembali, pastikan bahwa setiap papan sepenuhnya duduk sebelum menyalakan.

Sebuah papan yang sebagian duduk menghasilkan kesalahan pada jalur komunikasi papan itu.

Karena semua komunikasi pada backplane ini melewati konektor A20B-2002-0020, papan yang tidak sepenuhnya aktif akan menghasilkan alarm untuk sinyal yang melewati kontak yang rusak.

Pertimbangan perangkat lunak dan data yang sama yang berlaku untuk setiap pemeliharaan pengontrol berlaku di sini.

FAQ

T1: Beberapa alarm yang tidak terkait muncul secara bersamaan setelah acara sepeda motor.

Beberapa alarm simultan di berbagai fungsi papan konsisten dengan kesalahan backplane, khususnya, distribusi daya atau masalah komunikasi bus.

Kegagalan papan tunggal biasanya menghasilkan alarm yang berhubungan dengan fungsi papan itu saja.

Jika CPU, PSU, dan papan opsi semuanya menunjukkan alarm sekaligus, elemen umum di antara mereka adalah titik awal yang logis.

Juga periksa tegangan output catu daya sebelum menyimpulkan backplane adalah kesalahan.

T2: Salah satu jalur komunikasi tertentu antara dua papan gagal secara intermiten. Semua fungsi lainnya normal. Apakah ini masalah backplane?

Kegagalan intermiten antara dua papan tertentu sementara semua yang lain berkomunikasi dengan benar menunjukkan konektor backplane untuk kedua papan tersebut secara khusus,atau untuk jejak yang rute sinyal antara posisi konektor.

Hal ini lebih spesifik daripada kegagalan backplane umum dan dapat diperbaiki dengan membersihkan dan mengobati kontak konektor yang terkena.

Jika kesalahan intermiten terus berlanjut setelah pemeliharaan konektor, backplane mungkin perlu diganti.

T3: cairan pendingin ditemukan di dalam lemari pengontrol. Beberapa papan dibersihkan. Apakah backplane juga harus diperiksa dan dibersihkan?

Ya, backplane dipasang di lemari yang sama dengan papan lainnya dan terkena kontaminasi yang sama.

Bersihkan posisi konektor backplane dengan hati-hati dengan pembersih kontak elektronik yang aman, dengan memperhatikan area pin konektor di mana pendingin dapat menjembatani kontak yang berdekatan.

Setelah dibersihkan, periksa secara visual di bawah pembesaran sebelum memasang ulang papan apa pun.

Jangan menyalakan sampai backplane benar-benar kering.

Q4: Bagaimana A20B-2002-0020 berbeda dari varian backplane A20B-2002 lainnya?

Seri A20B-2002 mencakup backplanes dengan jumlah slot yang berbeda ?? varian 1-slot, 2-slot, dan 3-slot ?? sesuai dengan konfigurasi controller yang berbeda.

-0020 secara khusus menyediakan tiga slot untuk konfigurasi Seri 16/18 standar.

Konfirmasi jumlah slot dari backplane yang ada dari labelnya sebelum mencari pengganti.

Q5: Setelah penggantian backplane, salah satu papan menunjukkan kesalahan yang tidak ada sebelumnya. Papan dikonfirmasi bekerja di backplane lama. Apa yang salah?

Kerusakan yang muncul pada papan yang sebelumnya bekerja setelah penggantian backplane menunjukkan masalah pemasangan, baik papan tidak sepenuhnya duduk di konektor backplane baru,kontak konektor rusak atau salah selaras di backplane baru, atau papan rusak oleh debit elektrostatik selama penanganan.

Matikan listrik, pasang kembali papan yang terkena dengan kuat, dan uji ulang.

Jika kesalahan terus berlanjut, periksa posisi konektor pada backplane baru untuk kerusakan.
