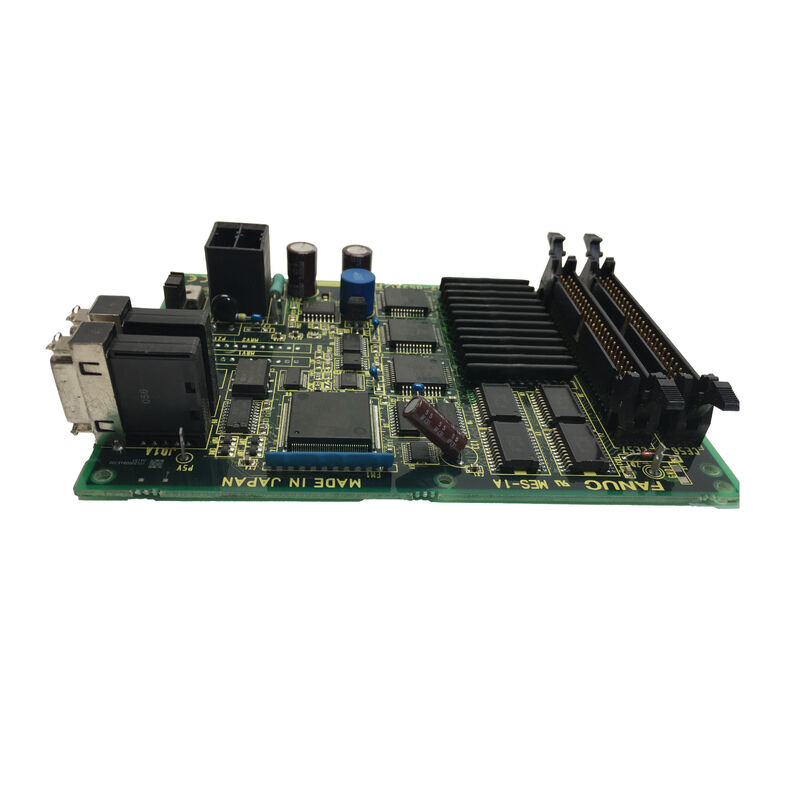

digunakan FANUC A20B-2002-0030 Papan A20B20020030 A2OB-2OO2-OO3O

FANUC A20B-2002-0030. ∙ Alpha Series SVU1 Servo Amplifier Control PCB ∙ Untuk A06B-6089-H101/H102, SVU1-12 dan SVU1-20, Type-B Interface, Board Wiring A16B-2202-0950

Gambaran umum

PeraturanFANUC A20B-2002-0030adalah PCB kontrol untuk seri Alpha FANUC SVU1 (Servo Valve Unit 1, single-axis) servo amplifier.

Seri SVU A06B-6089 menempati filosofi desain yang berbeda dari seri modular A06B-6079 SVM:sementara modul SVM dirancang untuk duduk di rak catu daya bersama dengan beberapa modul drive berbagi bus DC umum, unit SVU berdiri sendiri, masing-masing unit memiliki sumber daya terintegrasi sendiri (pengoreksi dan kapasitor), sirkuit debit regeneratif sendiri, dan elektronik kontrol sendiri.

Arsitektur mandiri ini memungkinkan unit SVU untuk dipasang dari jarak jauh dari kabinet pengontrol utama, lebih dekat ke servo motor mereka drive,dengan hanya kabel perintah CNC dan kabel daya AC yang perlu mencapai unit.

PCB kontrol (A20B-2002-0030) adalah lapisan intelijen di dalam unit SVU. It receives the servo commands from the CNC's axis control board through the Type-B interface — an analogue signal format where the CNC outputs PWM signals (rapid on/off pulses at a duty cycle proportional to the commanded speed) rather than the ±10V analogue velocity reference used in Type-A systems.

PCB kontrol demodulasi perintah PWM ini kembali ke referensi kecepatan, menjalankan arus dan kecepatan kontrol loop,dan output sinyal gerbang drive ke SVU IPM (Intelligent Power Module) atau IGBT power stage.

A20B-2002-0030 dibagi di kedua H101 (SVU1-12, sumbu 3A) dan H102 (SVU1-20) varian amplifier sumbu tunggal.

The same PCB part number covers both because the control algorithm and interface circuitry are identical — only the wiring board (A16B-2202-0950 for H101 vs -0951 for H102) and the power stage IPM differ between the two models.

Spesifikasi Utama

Antarmuka Tipe-B Bagaimana SVU Menerima Perintah dari CNC

Antarmuka Tipe-B adalah sistem perintah servo analog milik FANUC yang digunakan dalam kontrol CNC Seri 0 Model D, Seri 16, dan Seri 18 tahun 1990-an.

Understanding how it works clarifies why the A20B-2002-0030's control PCB circuitry looks the way it does — and why the Type-B SVU cannot be directly connected to a modern FSSB-based CNC without a system-level hardware change.

Pada Tipe-B, papan kontrol sumbu CNC mengeluarkan sinyal PWM untuk setiap sumbu, gelombang persegi pada frekuensi pembawa tetap dengan siklus kerja proporsional dengan kecepatan yang diperintahkan.Siklus kerja 50% mewakili perintah kecepatan nol; siklus kerja di atas 50% mewakili gerakan arah positif, di bawah 50% mewakili arah negatif.

SVU kontrol PCB (A20B-2002-0030) menerima sinyal PWM ini melalui kabel perintah, menggunakan sirkuit demodulator internal untuk mengekstrak referensi kecepatan analog dari siklus kerja,dan memberi makan referensi ini ke loop kontrol kecepatan.

Hal ini kontras dengan antarmuka Tipe-A (digunakan dalam A06B-6079 SVM2 sebelumnya dan modul FSSB A06B-6096 lainnya) di mana CNC output sinyal analog ± 10V langsung.

Pendekatan PWM Tipe-B lebih tahan terhadap kebisingan pada kabel panjang (sinyal digital versus tegangan analog),yang mengapa Tipe-B adalah antarmuka yang disukai untuk unit SVU dipasang dari jarak jauh di mesin ini kandang mekanis daripada berdekatan dengan kabinet CNC utama.

Arsitektur SVU ️ Operasi mandiri dan pemasangan jarak jauh

Desain sumber daya mandiri unit SVU masing-masing unit membawa pengoreksi sendiri, DC bus kondensator, dan dalam model yang lebih kecil (H101,H102) sebuah resistor regeneratif terintegrasi yang memungkinkan pemasangan jarak jauhDalam pemasangan praktis mesin alat, ini berarti:

SVU1-12 (H101) dapat dipasang di dalam kolom utama mesin alat, langsung berdekatan dengan servo motor yang digerakannya,dengan hanya tiga konduktor daya AC dan kabel perintah berjalan kembali ke kabinet listrik utama.

Bus DC, rectifier, dan sirkuit pelepasan regeneratif semuanya lokal untuk servo motor,meminimalkan panjang distribusi bus DC bertenaga tinggi (yang secara inheren berisik) dan kabel daya motor (yang membawa impuls arus besar pada frekuensi PWM).

Arsitektur terdistribusi ini umum di mesin CNC yang lebih besar di mana X, Y,dan sumbu Z dipisahkan secara mekanis dan kabel motor panjang dari kabinet drive pusat akan menyebabkan kedua masalah EMI dan penurunan tegangan di terminal motor.

Sambungan Baterai Pulse Coder Absolute

Salah satu fitur khas dari A20B-2002-0030 adalah penyediaannya untuk baterai cadangan pengkode pulsa absolut.Tidak seperti encoder tambahan (yang kehilangan referensi posisi pada kehilangan daya dan membutuhkan homing sebelum setiap penggunaan), pengkode pulsa absolut mengingat posisi yang tepat mereka melalui siklus daya, tetapi hanya jika baterai cadangan kecil mempertahankan daya ke memori internal pengkode selama mesin mati.

Pada sistem berbasis SVU yang menggunakan pengkode pulsa absolut, baterai terhubung ke PCB kontrol A20B-2002-0030, yang mendistribusikan tegangan baterai ke pengkode melalui kabel umpan balik.

Baterai adalah sel lithium kecil, biasanya ditempatkan di pemegang baterai khusus pada drive atau pada papan kontrol itu sendiri.

Penggantian baterai secara berkala (setiap 2-3 tahun,atau ketika CNC menghasilkan peringatan baterai rendah) adalah tugas pemeliharaan yang penting, yang mengharuskan prosedur kembali ke referensi pada sumbu yang terpengaruh.

FAQ

Q1: SVU1-12 (A06B-6089-H101) menghasilkan alarm DCSW (regenerative discharge circuit failure). Apakah ini kesalahan PCB kontrol atau kesalahan bagian daya?

Alarm DCSW berhubungan dengan sirkuit pemantauan pelepasan regeneratif SVU.sirkuit resistor regeneratif built-in dipantau oleh PCB kontrol sebuah termostat dalam perakitan resistor melaporkan kondisi overtemperature ke PCB kontrol, yang kemudian menghasilkan alarm.

DCSW dapat disebabkan oleh: termostat yang gagal (tidak ada kesalahan pada resistor, tetapi PCB kontrol membaca termostat sirkuit terbuka sebagai kesalahan);resistor regeneratif yang benar-benar kelebihan beban (siklus perlambatan berkelanjutan yang melebihi nilai termal resistor); atau kondisi sirkuit pendek di sirkuit regeneratif (fuse meledak atau gagal transistor di regen switch).

PCB kontrol hanya elemen pelaporan untuk alarm ini ̇ sumber kesalahan hampir selalu berada di bagian daya atau perakitan resistor.

T2: Bisakah PCB kontrol A20B-2002-0030 diganti tanpa mengganti seluruh unit penggerak SVU?

Pada prinsipnya, ya PCB kontrol adalah perakitan fisik yang berbeda dalam unit SVU dan dapat dilepas dan diganti tanpa mengganggu bagian daya (module IPM, kapasitor, rectifier).

Namun, pemasangan ulang fisik unit SVU membutuhkan perhatian pada antarmuka termal antara PCB kontrol dan papan kabel, tempat duduk yang benar dari semua konektor backplane,dan pemasangan tanah yang benar dari perangkat keras pemasangan PCB.

Banyak pusat perbaikan khusus FANUC lebih memilih untuk bekerja pada unit SVU lengkap daripada hanya PCB, karena prosedur perakitan kembali membutuhkan pengetahuan tentang konstruksi spesifik unit.

Jika hanya PCB kontrol yang diganti, papan kabel terkait (A16B-2202-0950 atau -0951) harus diperiksa secara bersamaan untuk konektor atau jejak yang rusak.

T3: Sistem SVU Tipe B perlu dihubungkan ke CNC berbasis FSSB yang lebih baru.

Tidak ada adaptor langsung yang ada untuk menghubungkan SVU Tipe-B analog ke CNC berbasis FSSB (Seri 0i, 16i, 18i, 21i).FSSB adalah protokol serial serat optik digital yang pada dasarnya tidak kompatibel dengan antarmuka PWM analog Tipe-B pada tingkat sinyal.

Menyambungkan SVU Tipe-B ke CNC FSSB membutuhkan penggantian drive SVU dengan amplifier FSSB-kompatibel (seri A06B-6096 SVM atau amplifier seri βi) dan kabel terkait, catu daya,dan perubahan parameter.

Ini adalah proyek teknik yang signifikan, biasanya dilakukan selama peningkatan kontrol mesin yang lebih luas daripada sebagai perbaikan darurat.

T4: Apa yang ditampilkan layar LED pada unit SVU, dan bagaimana digunakan untuk diagnosis kesalahan?

Unit SVU (seri A06B-6089) memiliki layar LED 7-segmen yang menampilkan kode alarm dua karakter ketika kesalahan terdeteksi.

Tampilan ini dioperasikan oleh PCB kontrol A20B-2002-0030 jika PCB kontrol gagal sampai-sampai tidak dapat menginisialisasi driver tampilan, LED akan gelap atau menunjukkan pola tetap.Operasi normal menunjukkan "" (garis) atau hitungan numerik.

Kode alarm dalam manual pemeliharaan FANUC Alpha SVU (B-65195EN) mengidentifikasi kesalahan spesifik: kode alarm IPM, kode tegangan rendah DC, kode kesalahan encoder, dan kode kesalahan komunikasi.Tampilan LED adalah titik referensi pertama untuk diagnosis kesalahan SVU.

T5: Seberapa sering baterai pengkode pulsa absolut pada SVU harus diganti, dan apa yang terjadi jika benar-benar habis?

Baterai untuk coder denyut mutlak harus diganti setiap 1 ̊3 tahun dalam kondisi normal, atau segera ketika CNC menghasilkan peringatan baterai rendah untuk sumbu yang terkena.CNC memantau tegangan baterai melalui jalur umpan balik dan menghasilkan alarm peringatan (biasanya alarm seri APC-4xx dalam bahasa FANUC) ketika tegangan turun ke ambang peringatan.

Penggantian baterai harus dilakukan dengan CNC yang dihidupkan. Sistem kontrol hidup mempertahankan memori posisi encoder melalui catu daya sementara baterai diganti.mencegah hilangnya data.

Jika baterai benar-benar habis dan data posisi hilang,Posisi referensi poros tidak diketahui mesin tidak dapat digunakan sampai prosedur penguasaan manual (pengembalian referensi) menetapkan kembali datum posisi absolut untuk poros yang terpengaruh.
