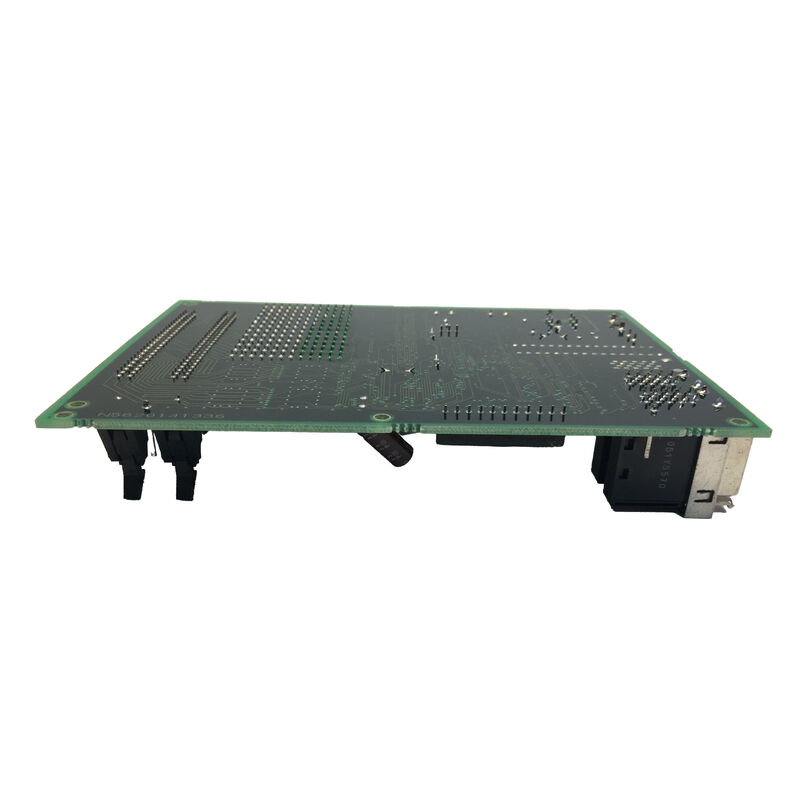

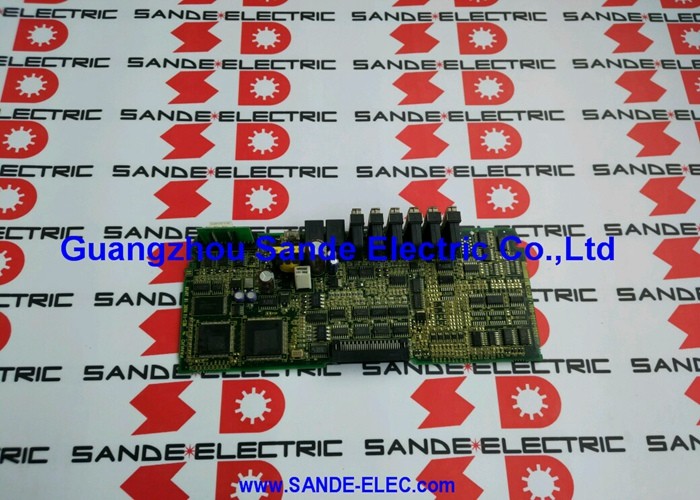

digunakan FANUC A20B-2002-0031 Papan A20B20020031 A2OB-2OO2-OO31

FANUC A20B-2002-0031 500.000 Series Alpha SVU Servo Motor Amplifier Control PCB Untuk A06B-6089 Series Drive, Tipe-B Interface, Ditutup, Legacy CNC Spare

Gambaran umum

PeraturanFANUC A20B-2002-0031adalah PCB kontrol servo amplifier untuk seri FANUC Alpha SVU1-40 dan konfigurasi drive terkait.

Dalam keluarga papan kontrol servo A20B-2002, the -0031 variant steps up from the -0030 (which serves the smaller SVU1-12 and SVU1-20 models) to cover the higher-current SVU1-40 and SVU1-80 configurations — drives designed for larger Alpha series servo motors such as the α12/2000 and α22/2000.

Papan ini berada di persimpangan kontrol digital dan elektronik bertenaga tinggi.menerima perintah servo digital dari sistem CNC dan memproses umpan balik encoder dari servo motor.

Di sisi lain, ia mengeluarkan sinyal drive gerbang yang mengontrol IPM (Intelligent Power Module) atau transistor IGBT yang akhirnya beralih arus motor.Semua yang terjadi antara posisi CNC yang diperintahkan dan output torsi aktual motor melewati sirkuit logika pada PCB ini.

Arsitektur SVU yang didukung oleh A20B-2002-0031 adalah format drive mandiri FANUC. Setiap unit SVU berisi pengoreksi daya sendiri, bank kondensator bus DC, dan sirkuit debit regeneratif.membuatnya sepenuhnya mandiri.

Hal ini memungkinkan unit SVU untuk dipasang dari jarak jauh di dalam struktur mesin, dekat dengan servo motor masing-masing, daripada membutuhkan kabinet drive terpusat.

PCB kontrol A20B-2002-0031 memungkinkan operasi mandiri ini dengan menyediakan semua intelijen kontrol yang dibutuhkan drive untuk beroperasi secara independen setelah didukung dan dikendalikan oleh CNC.

Spesifikasi Utama

Di mana -0031 Cocok dalam Urutan Papan Kontrol A20B-2002

FANUC A20B-2002-003x seri kontrol PCB mencakup seluruh seri penguat sumbu tunggal Alpha SVU1 melalui progresi logis yang dicocokkan dengan rating drive saat ini:

• A20B-2002-0030: SVU1-12 (3A), SVU1-20
• A20B-2002-0031: SVU1-40, SVU1-80 (rating arus yang lebih tinggi)
• A20B-2002-0050: SVU1-130 (unit sumbu tunggal terbesar)

Setiap revisi papan (-0030, -0031, -0050) memiliki spesifikasi komponen yang sedikit berbeda yang disesuaikan dengan tingkat drive saat ini yang dikontrolnya khususnya skala penguat indera saat ini,kapasitas arus drive gerbang untuk modul IPM yang lebih besar dalam drive arus yang lebih tinggi, dan pengaturan ambang overcurrent disimpan di firmware.

-0031 tidak dapat dengan mudah digantikan dengan -0030 dalam drive daya rendah tanpa risiko skala arus yang salah.

Type-B Interface Cara A20B-2002-0031 Menerima Perintah

The Type-B interface distinguishes this generation of FANUC servo amplifier from both the earlier Type-A analogue drives (which received ±10V velocity commands) and the later FSSB-based digital drives (which receive digital fibre-optic serial commands).

Dalam operasi Tipe-B, kartu kontrol sumbu CNC mengeluarkan sinyal PWM ‡ gelombang persegi pada frekuensi pembawa tetap dengan siklus kerja proporsional dengan kecepatan yang diperintahkan.PCB kontrol pada SVU demodulasi sinyal PWM ini untuk mengekstrak perintah kecepatan, kemudian menggerakkan loop kontrol arus motor berdasarkan referensi ini.

Antarmuka Tipe-B ditemui dalam sistem CNC FANUC Seri 0C, 15A/B, 16A/B, 18A, dan 21TA.Mesin yang dilengkapi dengan generasi CNC ini dan drive Alpha SVU terus beroperasi di lingkungan produksi di seluruh dunia, membuat A20B-2002-0031 komponen pemeliharaan yang relevan meskipun statusnya dihentikan.

Firmware dan Motor Parameter Mencocokkan

PCB kontrol A20B-2002-0031 berisi firmware yang menerapkan algoritma kontrol servo motor. Dalam firmware ini, seperangkat parameter motor mendefinisikan keuntungan loop kontrol, batas arus,dan model listrik motor (resistensi, induktansi, konstan EMF mundur). Parameter ini harus sesuai dengan servo motor tertentu yang terhubung ke drive.

FANUC memuat parameter ini ke drive selama konfigurasi pabrik unit drive A06B-6089.

Ketika pengganti A20B-2002-0031 dipasang, parameter motor yang disimpan dalam firmware papan asli harus dipulihkan.

Antarmuka entri parameter panel depan SVU (diakses melalui empat tombol: MODE, UP, DOWN, DATA SET) memungkinkan entri parameter manual dengan mengacu pada manual pemeliharaan SVU (B-65195EN).

Sebagai alternatif, jika PCB asli rusak secara fisik tetapi chip NV-RAM utuh, chip dapat dipindahkan ke papan pengganti untuk melestarikan set parameter asli.

FAQ

T1: Bagaimana SVU1-40 (A06B-6089-H104) diidentifikasi menggunakan A20B-2002-0031 bukan -0030?

Lembar spesifikasi drive dan manual perawatan seri FANUC Alpha (B-65195EN) secara eksplisit mencantumkan spesifikasi PCB untuk setiap model SVU.H101 (SVU1-12) dan H102 (SVU1-20) menggunakan papan -0030.

H104 (SVU1-40) menggunakan -0031 dalam kombinasi dengan papan kabel -0040.

Papan nama drive mengkonfirmasi spesifikasi pesanan (A06B-6089-HXXX), yang secara unik mengidentifikasi isi PCB.Jangan pernah mengganti -0030 dengan -0031 atau sebaliknya tanpa mengkonfirmasi kompatibilitas arus dan parameter.

T2: SVU1-40 menunjukkan alarm DCSW (kegagalan sirkuit debit regeneratif).

Alarm DCSW memantau sirkuit pelepasan regeneratif yang dibangun di SVU.yang menggunakan unit pelepasan regeneratif eksternal terpisah (A06B-6089-H500 atau serupa) daripada resistor bawaan, alarm dapat menunjukkan: termostat sirkuit terbuka di rangkaian resistor eksternal, koneksi yang gagal di sirkuit pemantauan termostat pada PCB kontrol,atau resistor regeneratif yang benar-benar terbebani.

PCB kontrol adalah elemen pelaporan tetapi jarang penyebab akar DCSW. Periksa unit pembuangan eksternal dan koneksi ke drive sebelum mencurigai papan kontrol.

T3: Dapatkah A20B-2002-0031 dari SVU1-80 yang bekerja digunakan untuk memperbaiki SVU1-40 yang gagal?

-0031 adalah PCB yang ditentukan untuk SVU1-40 (H104) dan SVU1-80 (H105). Namun, papan kabel berbeda: H104 menggunakan A20B-2002-0040 dan H105 menggunakan A20B-2002-0041.

Jika PCB kontrol saja adalah komponen yang rusak, dan papan kabel berbeda antara dua model drive,penggantian papan kontrol cross-model membutuhkan verifikasi bahwa set parameter firmware yang disimpan di NV-RAM PCB sesuai dengan konfigurasi motor dan drive tujuan.

Jika NV-RAM berisi parameter yang benar untuk motor drive baru, penggantian adalah mungkin.

T4: Apa mode kegagalan khas dari A20B-2002-0031 dalam drive SVU layanan panjang?

The most common age-related failure is electrolytic capacitor degradation on the PCB's internal power supply rails — capacitors in the 10–100µF range on the control board's ±15V and +5V supply lose capacitance and increase ESR after 10–15 years of continuous operation.

Hal ini terwujud sebagai perilaku servo yang tidak stabil atau berosilasi sebelum mengalami kegagalan total.

Mode umum kedua adalah korupsi data NV-RAM chip NV-RAM yang menyimpan parameter motor dapat gagal, menyebabkan drive untuk boot dengan parameter yang salah atau nol, menghasilkan alarm servo segera.Kerusakan ESD pada sirkuit penerima sinyal perintah adalah mode kegagalan yang paling umum.

T5: Informasi apa yang diperlukan sebelum mengirim A20B-2002-0031 yang gagal ke pusat perbaikan?

Berikan: spesifikasi pesanan penggerak SVU lengkap (A06B-6089-HXXX), jenis servo motor yang terhubung ke drive (A06B-XXXX-BXXX dari pelat nama motor), seri dan model CNC (Seri 0C, 16B,18A, dll), kode alarm (s) yang ditampilkan pada indikator LED SVU pada saat kegagalan, dan apakah kegagalan terjadi secara tiba-tiba (diarahkan oleh peristiwa,seperti setelah tabrakan atau lonjakan daya) atau secara bertahap (peningkatan frekuensi alarm selama berminggu-minggu atau berbulan-bulan).

Informasi ini memungkinkan pusat perbaikan untuk mereplikasi kondisi kesalahan dan mengkonfirmasi perbaikan sepenuhnya efektif sebelum dikembalikan.
