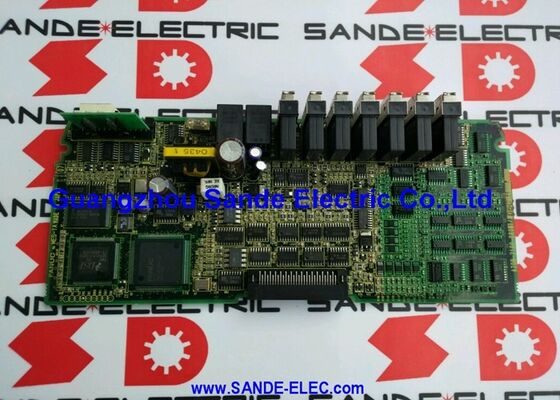

FANUC A20B-2002-0210 High-Speed Serial Bus Interface Board A20B20020210 A2OB-2OO2-O21O

FANUC A20B-2002-0210 | Power C / HSSB Interface PCB — Papan Komunikasi CNC-ke-PC Bus Serial Kecepatan Tinggi, Seri A20B-2002, Asal Jepang

Gambaran Umum

FANUC A20B-2002-0210 adalah PCB antarmuka HSSB (High-Speed Serial Bus) — perangkat keras yang memungkinkan arsitektur "Power C" dan Open CNC FANUC. Untuk memahami mengapa papan ini penting, ada baiknya memahami apa yang dirancang untuk dilakukan oleh HSSB.

Pada pertengahan hingga akhir 1990-an, FANUC menyadari bahwa pembuat mesin perkakas dan pengguna akhir semakin menginginkan integrasi kemampuan komputasi PC standar di samping kontrol real-time CNC — untuk antarmuka operator kustom, streaming program DNC dari server lantai pabrik, pengumpulan data produksi, manajemen masa pakai alat, dan integrasi proses.

Tantangannya adalah bus ekspansi PC standar (ISA, PCI) tidak dapat memenuhi persyaratan latensi real-time pertukaran data CNC, dan port serial standar (RS-232) terlalu lambat untuk transfer program besar. Jawaban FANUC adalah HSSB — bus serial berpemilik yang dirancang khusus untuk komunikasi yang deterministik dan bandwidth tinggi antara CNC FANUC dan PC yang berlokasi bersama.

A20B-2002-0210 adalah perangkat keras sisi CNC dari koneksi HSSB ini. Papan ini dipasang di backplane sistem CNC (atau di slot khusus pada set kartu antarmuka FANUC) dan mengelola protokol bus serial di sisi CNC dari tautan.

Sisi PC dilayani oleh kartu antarmuka HSSB pendamping (biasanya kartu ISA atau PCI yang dipasang di PC) — bersama-sama, kedua papan ini menciptakan saluran komunikasi khusus antara lingkungan pemrosesan real-time CNC dan sistem operasi tujuan umum PC.

Spesifikasi Utama

HSSB — Apa Itu dan Mengapa Dibutuhkan

High-Speed Serial Bus adalah solusi FANUC untuk kesenjangan integrasi antara pemrosesan CNC real-time dan aplikasi operator berbasis PC.

Berbeda dengan metode komunikasi CNC standar (RS-232 pada 9,6–38,4kbps, atau kartu memori PCMCIA untuk transfer program), HSSB menyediakan:

Latensi deterministik: Protokol HSSB memastikan bahwa data status CNC (posisi mesin, kecepatan spindel, alarm, penghitung program) ditransmisikan ke PC dalam waktu yang terbatas — penting untuk aplikasi antarmuka operator kustom yang harus menampilkan status mesin real-time tanpa jeda yang terlihat.

Bandwidth tinggi: HSSB beroperasi pada kecepatan berkali-kali lebih tinggi daripada RS-232, memungkinkan program CNC besar ditransfer dari server DNC ke memori program CNC dalam hitungan detik daripada menit.

Data real-time dua arah: Bukan hanya transfer program — HSSB memungkinkan aplikasi PC membaca dan menulis parameter CNC, sinyal PMC, dan status mesin secara hampir real-time, memungkinkan aplikasi pemantauan proses yang canggih, kontrol adaptif, dan pengumpulan data mesin.

Perangkat lunak terintegrasi: FANUC menyediakan pustaka perangkat lunak (FANUC HSSB API) untuk sisi PC, memungkinkan pembuat mesin perkakas dan integrator sistem menulis aplikasi kustom dalam C atau C++ yang berkomunikasi langsung dengan CNC melalui koneksi HSSB.

Arsitektur Power C — Konteks Integrasi

Penunjukan "Power C" dalam deskripsi A20B-2002-0210 mengidentifikasi konsep integrasi sistem FANUC tertentu di mana perangkat keras CNC (dengan A20B-2002-0210 terpasang) beroperasi bersama dengan PC khusus (biasanya komputer industri yang dipasang di kabinet yang sama atau berdekatan) yang menjalankan perangkat lunak Open CNC FANUC. Dalam konfigurasi ini:

CNC FANUC menangani semua fungsi real-time — interpolasi, kontrol servo melalui FSSB, eksekusi ladder PMC, dan manajemen I/O mesin — pada tingkat perangkat keras, dengan jaminan kinerja real-time yang diperlukan.

PC yang terhubung menangani fungsi non-real-time tetapi intensif komputasi — antarmuka operator grafis dengan tampilan jalur alat, server program DNC (streaming program besar dari jaringan pabrik ke CNC), sistem pencatatan data mesin, dan aplikasi pembuat mesin kustom apa pun yang memerlukan sistem operasi penuh (biasanya Windows) daripada lingkungan terbatas yang tersedia di antarmuka operator CNC itu sendiri.

A20B-2002-0210 adalah perangkat keras fisik yang memungkinkan arsitektur paralel ini — ini adalah tautan komunikasi yang selalu aktif yang memastikan kedua lingkungan pemrosesan tetap sinkron.

Mode Kegagalan dan Gejala

Ketika A20B-2002-0210 gagal, gejalanya spesifik untuk tautan komunikasi HSSB:

Perangkat lunak PC kehilangan koneksi ke CNC: Aplikasi Open CNC atau Power C di PC menampilkan pesan "koneksi CNC hilang" atau "kesalahan HSSB", meskipun CNC itu sendiri terus beroperasi secara normal melalui panel operatornya sendiri.

Transfer program DNC gagal: Program yang sebelumnya ditransfer dari PC ke CNC melalui HSSB tidak dapat lagi dikirim — CNC tidak menunjukkan aktivitas DNC atau menghasilkan kesalahan komunikasi.

Tampilan data real-time membeku: Tampilan posisi sumbu antarmuka operator PC, indikator kecepatan spindel, dan tampilan alarm berhenti memperbarui — aliran data HSSB dari CNC ke PC terputus.

Koneksi intermiten: Lebih umum daripada kegagalan total, A20B-2002-0210 muncul sebagai putusnya koneksi intermiten, terutama setelah kabinet beroperasi selama beberapa jam (menunjukkan kegagalan komponen terkait termal yang hanya terjadi ketika papan mencapai suhu operasi).

FAQ

Q1: Bisakah FANUC HSSB (A20B-2002-0210) digunakan dengan PC modern yang menjalankan Windows 10 atau yang lebih baru?

Antarmuka HSSB memerlukan kartu HSSB sisi PC pendamping (papan ISA atau PCI terpisah) dan pustaka perangkat lunak HSSB FANUC. PC modern biasanya tidak memiliki slot ISA, dan kartu HSSB PCI mungkin tidak memiliki driver yang kompatibel dengan Windows 10/11. Sebagian besar sistem FANUC berbasis HSSB yang ditemui saat ini berjalan pada PC industri yang lebih lama dengan sistem operasi Windows XP atau yang lebih lama — mengganti PC dalam sistem HSSB adalah proyek rekayasa yang signifikan yang mungkin memerlukan dukungan FANUC untuk mengidentifikasi opsi antarmuka PC generasi saat ini yang kompatibel (alternatif berbasis Ethernet untuk HSSB ada di generasi CNC FANUC yang lebih baru).

Q2: Apakah A20B-2002-0210 sama dengan papan HSSB standar (A20B-8001-0290, A20B-8001-0581)?

Tidak. Papan HSSB seri A20B-8001-0XXX dan A20B-2002-0210 mungkin melayani fungsi serupa (komunikasi serial CNC-ke-PC) tetapi merupakan generasi perangkat keras dan konfigurasi yang berbeda dalam jajaran produk FANUC.

Seri A20B-8001 cenderung menjadi papan sisi PC bus ISA, sementara A20B-2002-0210 diidentifikasi sebagai PCB Power C / HSSB di sisi CNC. Konfirmasikan nomor suku cadang spesifik yang diperlukan dari dokumentasi sistem atau label papan yang terpasang sebelum memesan pengganti.

Q3: Bisakah CNC terus beroperasi untuk pemesinan jika A20B-2002-0210 gagal?

Ya, dalam sebagian besar konfigurasi. Tautan HSSB melayani fungsi integrasi PC (antarmuka operator, DNC, pengumpulan data) — fungsi inti real-time CNC (kontrol servo, ladder PMC, I/O mesin) ditangani oleh papan CPU utama dan perangkat keras kontrol servo, yang beroperasi secara independen dari HSSB.

Jika A20B-2002-0210 gagal, PC kehilangan koneksi ke CNC, tetapi mesin biasanya dapat terus menjalankan program yang sudah dimuat ke dalam memori CNC menggunakan panel MDI/operator CNC sendiri.

Streaming DNC program baru dari PC ke CNC tidak akan tersedia sampai papan HSSB diganti.

Q4: Apa penyebab paling umum kegagalan A20B-2002-0210 dalam sistem yang terpasang?

Degradasi kapasitor elektrolitik pada bagian catu daya papan adalah mode kegagalan terkait usia yang paling umum — IC antarmuka serial kecepatan tinggi memerlukan tegangan suplai DC yang bersih dan stabil, dan bahkan peningkatan ESR kapasitor yang moderat dapat menyebabkan masalah integritas sinyal pada tautan HSSB.

Komponen pemancar/penerima optik HSSB (jika papan menggunakan serat optik untuk tautan HSSB) dapat menurun seiring waktu, mengurangi output daya optik dan akhirnya menyebabkan kesalahan komunikasi dalam kondisi marjinal.

Kerusakan ESD selama pemeliharaan PC (jika PC dan kabinet CNC terhubung dan salah satunya dibuka dengan sembarangan) adalah penyebab umum yang dipicu peristiwa.

Q5: Apakah pencadangan data CNC diperlukan sebelum mengganti A20B-2002-0210?

A20B-2002-0210 adalah papan antarmuka — papan ini tidak menyimpan data pengguna CNC (parameter, program, offset). Menggantinya tidak memengaruhi data apa pun yang disimpan di modul SRAM atau FROM CNC.

Namun, jika konfigurasi perangkat lunak PC mencakup pengaturan spesifik HSSB (nomor saluran CNC, alamat komunikasi, atau serupa), pengaturan ini dalam aplikasi PC mungkin perlu diverifikasi atau dikonfigurasi ulang setelah penggantian perangkat keras.

Sisi CNC tidak memerlukan pemulihan data setelah penggantian papan HSSB.
