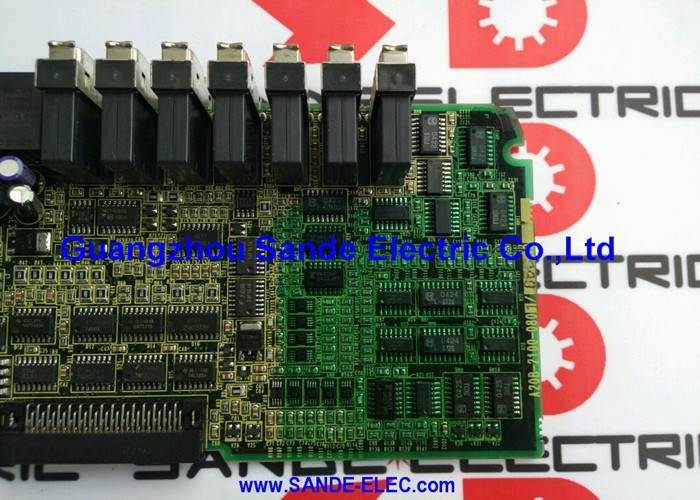

Fanuc A20B-2002-0320 Drive/Servo/PCB A20B20020320 A2OB-2OO2-O32O

A20B-2002-0320 | FANUC BETA SVU PWM Papan Kontrol Tipe-B — A06B-6093-H10x / Unit Amplifier Servo BETA / PCB Perintah

FANUC BETA Servo — Penggerak Peralatan Mesin yang Ringkas dan Hemat Biaya

Seri FANUC BETA mewakili cabang berbeda dari rangkaian produk penggerak servo FANUC — terpisah dari seri Alpha dan Alpha-i. Jika drive Alpha melayani peralatan mesin CNC berkinerja tinggi dengan persyaratan servo yang menuntut, drive BETA menargetkan aplikasi yang ringkas dan hemat biaya:

Motor servo BETA:Motor kompak untuk mesin CNC yang lebih kecil, peralatan cetakan injeksi, mesin pengemasan, dan aplikasi lain di mana motor Alpha berperforma tinggi akan terlalu ditentukan.

Unit Penguat Servo BETA (SVU):Seri A06B-6093 adalah amplifier penggerak untuk motor servo BETA. Penunjukan SVU — Unit Kecepatan Servo — menegaskan bahwa ini adalah penguat servo yang dikontrol kecepatan, menerima perintah kecepatan dan mengalirkan arus motor loop tertutup untuk mempertahankan kecepatan tersebut.

Pemasangan sistem hemat biaya:Motor BETA dan SVU BETA digabungkan untuk memberikan kinerja servo yang andal untuk aplikasi yang tidak memerlukan kemampuan penuh seri Alpha-i — mengurangi biaya sistem sekaligus mempertahankan standar kualitas dan keandalan pembuatan FANUC.

Spesifikasi Utama

PWM Tipe-B — Arsitektur Antarmuka Perintah

Penunjukan "PWM Tipe-B" mendefinisikan bagaimana A20B-2002-0320 berkomunikasi antara CNC dan tahap daya penggerak servo:

Antarmuka PWM:Modulasi Lebar Pulsa — papan kontrol menerjemahkan perintah kecepatan dari CNC menjadi sinyal peralihan PWM yang mengontrol transistor IGBT drive. Siklus kerja dan frekuensi sinyal PWM menentukan bentuk gelombang arus motor serta torsi dan kecepatan motor.

Tipe-B:Mengidentifikasi ini sebagai antarmuka PWM generasi kedua ("Tipe-B") dalam rangkaian produk BETA SVU — membedakannya dari papan antarmuka Tipe-A sebelumnya. Penunjukan Tipe khusus untuk perangkat keras dan menentukan papan pengganti yang benar.

Papan kontrol (A20B-2002-0320) bekerja bersama papan kabel dalam BETA SVU untuk membentuk set PCB internal lengkap — bersama-sama menyediakan semua fungsi kontrol, antarmuka, dan penggerak gerbang untuk penguat servo.

Skenario Aplikasi

Kesalahan papan kontrol BETA SVU:Unit Penguat Servo FANUC BETA (A06B-6093-H10x) mengembangkan alarm servo tingkat kontrol. Setelah memverifikasi motor servo dan encoder, papan perintah A20B-2002-0320 diidentifikasi sebagai kesalahan. Penggantian set PCB internal lengkap mengembalikan fungsi penggerak servo.

Pemeliharaan penggerak servo BETA:BETA SVU peralatan mesin CNC menjalani pemeliharaan terencana. A20B-2002-0320 adalah papan perintah PWM yang dikonfirmasi untuk drive H10x yang diinstal.

Pertanyaan Umum

Q1: Apa perbedaan antara modul servo FANUC BETA SVU dan FANUC Alpha?

BETA SVU (A06B-6093) adalah penguat servo kompak FANUC untuk aplikasi yang lebih kecil dan hemat biaya — dirancang untuk motor servo seri BETA. Seri Alpha (A06B-6079, 6096, 6114) melayani aplikasi yang lebih menuntut dengan peringkat arus lebih tinggi dan lebih banyak fitur. Drive BETA dan Alpha tidak kompatibel secara silang. A20B-2002-0320 khusus untuk amplifier BETA SVU A06B-6093-H10x.

Q2: Apa itu "PWM Tipe-B" dan apa bedanya dengan Tipe-A?

Dalam rangkaian produk BETA SVU, sebutan Tipe PWM (Tipe-A, Tipe-B) mengidentifikasi generasi perangkat keras yang berbeda dari PCB kontrol internal. Tipe-B adalah generasi kedua — A20B-2002-0320 adalah papan PWM Tipe-B. Memasang papan Tipe-A ke drive Tipe-B (atau sebaliknya) menyebabkan pengoperasian yang salah. Konfirmasikan Jenis drive dari label papan yang terpasang sebelum memesan penggantinya.

Q3: Haruskah A20B-2002-0320 diganti sendiri, atau bersamaan dengan papan kabel?

BETA SVU A06B-6093 berisi dua PCB internal — papan kontrol/perintah (A20B-2002-0320) dan papan kabel. Jika papan kendali rusak, papan pengkabelan juga harus diperiksa. Jika penyebab utama (seperti gangguan belitan motor atau lonjakan daya) dapat merusak kedua papan, mengganti rangkaian PCB lengkap akan mengurangi risiko mengembalikan drive yang telah diperbaiki sebagian ke layanan.

Q4: Alarm servo apa dari BETA SVU yang secara khusus menunjukkan kesalahan A20B-2002-0320?

Kesalahan papan kontrol di BETA SVU menghasilkan alarm yang terkait dengan kegagalan antarmuka PWM, kesalahan loop kecepatan, atau kesalahan komunikasi serial antara CNC dan drive. Hal ini berbeda dengan gangguan tingkat daya (arus lebih, tegangan lebih, kegagalan IGBT). Jika penggerak langsung trip saat diaktifkan dengan alarm tipe kontrol meskipun motor dan tingkat daya sehat, A20B-2002-0320 adalah fokus diagnostik utama.

Q5: Tindakan pencegahan keamanan apa yang berlaku sebelum mengakses A20B-2002-0320 di dalam BETA SVU?

Matikan dan kunci sistem CNC dan servo. Bus BETA SVU DC tetap menyimpan daya setelah listrik dicabut — pastikan bus telah mengeluarkan daya hingga di bawah 30V menggunakan voltmeter DC yang dikalibrasi sebelum membuka penutup drive. Tangani A20B-2002-0320 dengan tali pergelangan tangan antistatis pada permukaan yang aman terhadap ESD.
