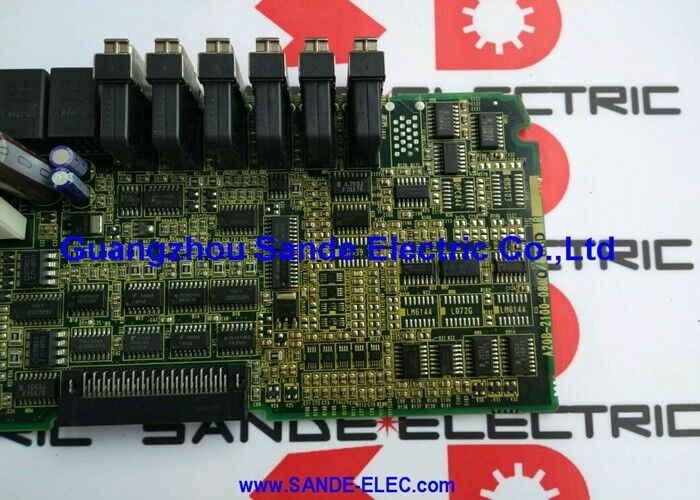

Modul PLC GE FANUC A20B-2002-0521 baru A20B20020521 A2OB-2OO2-O521

A20B-2002-0521 | Panel Operator FANUC I/O PCB — 48DI / 32DO / Tanpa Antarmuka MPG / Unit Koneksi Panel CNC

48/32 Tanpa MPG — Panel I/O Ringkas

Seri FANUC A20B-2002 menyediakan koneksi panel operator papan I/O pada berbagai tingkat kapasitas. Dalam seri ini, A20B-2002-0521 adalah varian ringkas — 48 input dan 32 output tanpa antarmuka Manual Pulse Generator (handwheel):

Spesifikasi ringkas A20B-2002-0521 cocok untuk alat berat dengan panel operator yang lebih sederhana — panel yang mengontrol mode dan fungsi alat berat lebih sedikit, dan roda tangan (MPG) tidak ada atau ditangani oleh papan antarmuka khusus yang terpisah.

Spesifikasi Utama

48 Input, 32 Output — Menutupi Panel Standar

Pelengkap DI/DO 48/32 A20B-2002-0521 menangani kebutuhan sinyal panel operator CNC standar tanpa fungsi tambahan lanjutan:

48 input digital (alokasi sinyal tipikal):Kontak pemilih mode (AUTO/JOG/MDI/EDIT/REF ​​— setiap posisi merupakan input terpisah), langkah-langkah pengesampingan laju gerak makan, permulaan siklus, penahan pengumpanan, penghentian darurat, penghentian opsional, blok tunggal, proses kering, kunci mesin, kunci pelindung memori, langkah-langkah pengesampingan spindel, dan tombol fungsi khusus mesin.

32 keluaran digital:Lampu indikator mode aktif, siklus aktif, penahan umpan, alarm, siap, indikator kerja spindel, dan keluaran lampu fungsi khusus mesin.

Kapasitas 48/32 disesuaikan dengan panel yang mana pemilih mode, sakelar override, dan tombol kontrol siklus dasar merupakan antarmuka operator utama — tanpa tombol fungsi tambahan dan sinyal panel tambahan yang memerlukan board 72/56 yang lebih besar.

Skenario Aplikasi

Penggantian I/O panel CNC ringkas:Mesin FANUC CNC dengan panel operator standar (tidak ada handwheel atau antarmuka handwheel terpisah) mengembangkan alarm panel I/O. A20B-2002-0521 diidentifikasi. Penggantian mengembalikan semua fungsi panel.

Panel pusat balik CNC sederhana:Mesin bubut CNC dengan panel operator dasar — ​​pemilih mode, penggantian laju gerak makan, siklus hidup/berhenti, dan lampu status — menggunakan A20B-2002-0521 untuk rangkaian sinyal 48/32 tanpa memerlukan antarmuka MPG pada papan yang lebih besar.

Pertanyaan Umum

Q1: Dapatkah A20B-2002-0521 menggantikan A20B-2002-0470 (72/56 dengan MPG) ketika papan yang lebih besar tidak tersedia?

Hanya jika program PMC panel menggunakan DI 48 atau lebih sedikit dan DO 32 atau lebih sedikit. Jika PMC mengalamatkan sinyal dalam rentang 49–72 DI atau rentang 33–56 DO, sinyal tersebut tidak ada pada A20B-2002-0521 — menyebabkan alarm PMC. Selain itu, jika panel memiliki roda tangan dan sinyalnya ditetapkan ke antarmuka MPG A20B-2002-0470, pemasangan A20B-2002-0521 akan membuat roda tangan tidak terservis. Jangan melakukan penggantian tanpa memverifikasi penggunaan PMC I/O dan penetapan MPG.

Q2: Apakah penunjukan W/O MPG penting saat memesan pengganti?

Ya. Dalam nomor komponen A20B-2002-0521, karakteristik "W/O MPG" ditentukan — ini adalah board tanpa antarmuka MPG. Mungkin ada nomor komponen yang sesuai dengan antarmuka MPG dengan kapasitas 48/32 DI/DO yang sama. Jika papan asli memiliki kemampuan MPG, konfirmasikan nomor komponen pastinya dari label papan yang terpasang sebelum memesan.

Q3: Apakah penggantian A20B-2002-0521 memerlukan perubahan program PMC?

Tidak. Program PMC mengalamatkan I/O berdasarkan alamat node I/O Link dan nomor sinyal — bukan identitas board. Penggantian serupa pada alamat node yang sama memulihkan semua panel I/O tanpa perubahan PMC. Verifikasi semua fungsi panel setelah pemasangan sebelum kembali ke produksi.

Q4: Apa konsekuensi dari kegagalan A20B-2002-0521?

Ketika papan sambungan panel operator gagal, PMC CNC kehilangan kontak dengan semua sinyal panel melalui unit ini. Pemilihan mode berhenti bekerja, tombol mulai siklus dan penahan umpan tidak responsif, dan lampu indikator tidak lagi diperbarui. Kode alarm I/O Link yang menunjuk ke alamat unit panel mengkonfirmasi kesalahan board.

Q5: Bagaimana A20B-2002-0521 dibandingkan dengan A16B-2203-0881 (modul I/O 96/64)?

A16B-2203-0881 (96/64 DI/DO) adalah modul I/O mesin — yang terhubung ke perangkat medan mekanis mesin (saklar batas, sensor, solenoid di seluruh struktur mesin). A20B-2002-0521 (48/32 DI/DO) secara khusus merupakan unit sambungan panel operator — menghubungkan ke sakelar dan lampu panel operator. Keduanya merupakan papan I/O tetapi melayani lapisan mesin yang berbeda: badan mesin vs. antarmuka operator.
