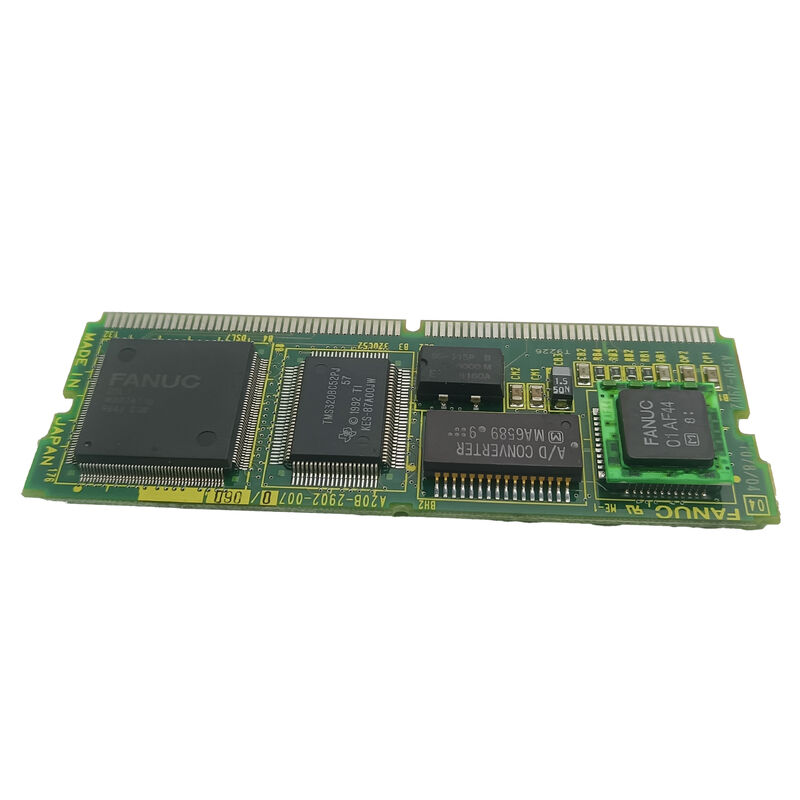

Modul Servo Fanuc A20b-2902-0180 A20B20020810 A2OB-2OO2-O81O

FANUC A20B-2902-0180 PowerPoint Servo Control Module PCB Series A20B-2902, Plug-In Servo Interface Board, CNC Industrial Spare, Asal Jepang

Gambaran umum

PeraturanFANUC A20B-2902-0180belongs to the A20B-2902 product family — a series of compact plug-in servo control modules that serve as the bridge between the CNC system's central processing board and the servo amplifier drive stages.

Dalam arsitektur kontrol CNC FANUC dari akhir 1980-an hingga 1990-an, modul seri A20B-2902 biasanya dipasang ke slot khusus pada papan CPU utama atau motherboard servo terpisah,menyediakan kondisi sinyal servo command analog atau digital, penerimaan sinyal umpan balik, dan eksekusi loop kontrol sumbu untuk sumbu CNC dikendalikan.

The cross-reference A350-2902-T186/01 identifies a related assembly or sub-specification for this module — a common FANUC practice where the same functional board carries both an A20B PCB number and an A350 assembly reference, dengan nomor A350 mengidentifikasi sub-assembly yang dibangun yang mungkin mencakup elemen perangkat keras atau firmware tambahan di luar PCB telanjang.

Asosiasi "Soft 9070" mengidentifikasi generasi perangkat lunak servo yang dimaksudkan untuk modul inidengan setiap versi disetel untuk jenis motor tertentu, resolusi encoder, dan parameter loop kontrol.

Versi perangkat lunak disimpan dalam firmware pada modul itu sendiri, dan kompatibilitas antara versi perangkat lunak servo dan sistem motor/encoder yang terhubung adalah persyaratan instalasi yang penting.

Seperti semua papan seri A20B-2902, A20B-2902-0180 adalah modul teknologi permukaan-mount (SMT)dan termal dikelola untuk beroperasi secara andal di lingkungan kabinet listrik tertutup CNC.

Faktor bentuknya yang kompak memungkinkan pemasangan tanpa ruang panel yang substansial sambil memberikan pemrosesan servo real-time yang dibutuhkan gerakan CNC modern.

Spesifikasi Utama

Keluarga A20B-2902 dalam Konteks

The A20B-2902 series covers a wide range of servo-related PCBs in FANUC's CNC ecosystem — from two-axis digital servo control modules (like the A20B-2902-0070) to spindle interface modules (A20B-2902-0236), modul memori DRAM (A20B-2902-0630) dan modul memori SRAM.

Apa yang menyatukan keluarga ini adalah peran mereka sebagai papan anak plug-in PCB kompak yang slot ke posisi yang ditentukan pada perakitan motherboard FANUC yang lebih besar untuk menambahkan atau memperluas kemampuan sistem tertentu.

Posisi A20B-2902-0180 dalam keluarga ini sebagai modul kontrol servo menempatkannya di bagian kritis gerakan dari sistem CNC.

Servo control modules in this era were responsible for taking the CNC CPU's computed axis positions (updated every interpolation cycle — typically every 1–8ms depending on the control generation) and executing the higher-frequency current and velocity control loops (at the PWM frequency, biasanya 4 ¢ 8 kHz) yang menerjemahkan perintah posisi menjadi torsi motor.

Struktur kontrol hierarkis ini - interpolasi lambat di CPU CNC, loop servo cepat di modul servo khusus - adalah dasar dari arsitektur kontrol servo FANUC.

Versi perangkat lunak servo dan kompatibilitas modul

"Soft 9070" yang terkait dengan A20B-2902-0180 adalah signifikan.dan set fitur yang disesuaikan dengan generasi tertentu dari servo motor dan encoder.

Modul yang menjalankan Soft 9070 dicocokkan dengan servo motor, encoder, dan generasi sistem CNC yang dirancang.

Menginstal modul kontrol servo dengan versi perangkat lunak yang tidak kompatibel misalnya, mengganti modul dengan nomor Soft yang berbeda ketika versi tertentu diperlukan dapat mengakibatkan:Skala torsi konstan yang salah (membuat poros berjalan dengan kecepatan yang salah untuk kesalahan posisi tertentu), salah interpretasi pengkode pulsa hitungan (membuat salah hitungan posisi), atau kondisi alarm karena pengaturan gain servo loop tidak sesuai dengan karakteristik mekanik motor.

Memastikan kompatibilitas versi perangkat lunak sebelum menginstal pengganti A20B-2902-0180 sama pentingnya dengan memastikan pencocokan nomor bagian fisik.

Sinyal Diagnostik dan Identifikasi Kesalahan

Kerusakan modul kontrol servo dalam sistem CNC FANUC terwujud sebagai kode alarm khusus dari sistem servo.atau tingkat daya) termasuk:

Alarm komunikasi servo:Modul kontrol menangani komunikasi serial dengan amplifier servo jika sirkuit komunikasi modul gagal, CNC tidak dapat menerima status siap servo,mengakibatkan alarm kegagalan servo initialisasi.

Alarm penyimpangan posisi:If the servo module's position error register accumulates faster than the control loop can respond — caused by a failed gain stage or a corrupted control parameter set in the module's firmware — the CNC trips on excessive following error.

Gangguan simultan multi-sumbu:Karena satu modul kontrol dapat melayani beberapa sumbu (tergantung pada konfigurasi CNC), kegagalan modul sering muncul sebagai alarm simultan pada semua sumbu yang dikendalikannya,daripada kesalahan sumbu tunggal yang lebih mungkin menjadi masalah motor atau kabel.

FAQ

Q1: Bagaimana versi perangkat lunak servo yang benar (nomor Soft) diidentifikasi untuk penggantian A20B-2902-0180?

Versi perangkat lunak servo dicetak pada label modul yang dipasang asli, atau dapat ditemukan di layar informasi sistem CNC (dapat diakses melalui tombol SYSTEM di panel MDI).Dokumentasi pembuat mesin alat juga menentukan versi perangkat lunak servo yang diperlukan.

Ketika membeli pengganti A20B-2902-0180, akhiran revisi firmware pada papan (misalnya, /02A) harus sesuai dengan asli jika memungkinkan.Versi perangkat lunak servo yang tidak cocok dapat menyebabkan alarm servo atau perilaku poros yang salah.

T2: Bisakah A20B-2902-0180 diperbaiki pada tingkat komponen, atau apakah penggantian satu-satunya pilihan?

Perbaikan tingkat komponen dimungkinkan oleh pusat perbaikan FANUC yang berpengalaman dengan akses ke rig pengujian dan peralatan pengujian beban servo motor yang sesuai.Item perbaikan umum pada modul seri A20B-2902 termasuk kapasitor elektrolitik SMD (terkait usia), IC permukaan-mount rusak dari peristiwa ESD, dan regulator tegangan gagal.

Konstruksi SMT yang kompak membutuhkan alat pengolahan ulang SMD presisi dan teknisi terampil.perbaikan tingkat komponen adalah pilihan jangka panjang yang lebih ekonomis untuk fasilitas dengan kemampuan perbaikan.

T3: Apakah A20B-2902-0180 perlu dicocokkan dengan papan utama CNC tertentu yang akan dipasang?

Ya dalam arti bahwa papan CNC utama harus memiliki slot backplane yang kompatibel dan protokol antarmuka untuk A20B-2902-0180.Jumlah pin konektor, dan protokol sinyal pada pin itu semua harus cocok.

Selain itu, perangkat lunak sistem CNC harus mengenali dan menginisialisasi versi perangkat keras spesifik modul.

Sebelum memasang pengganti, konfirmasi nomor bagian papan utama CNC target dan slot yang diduduki modul terhadap manual perawatan CNC.

T4: Apa tindakan pencegahan ESD yang diperlukan saat menangani A20B-2902-0180?

A20B-2902-0180 berisi CMOS dan IC bipolar yang sensitif terhadap pelepasan elektrostatik.dari kain sintetis, karpet, dan bahan-bahan statis lainnya.

Transportasi dan penyimpanan modul hanya dalam kantong antistatik Jangan pernah menempatkan modul pada permukaan karton atau plastik biasa.

Kerusakan ESD seringkali laten ¢ papan mungkin tampak berfungsi setelah peristiwa ESD tetapi gagal prematur dalam beberapa hari atau minggu dalam kondisi operasi.

T5: Modul ini memiliki label A350-2902-T186/01. Apakah ini bagian yang sama dengan A20B-2902-0180?

Ya. FANUC menggunakan penomoran ganda untuk banyak komponen: nomor A20B-XXXX-XXXX mengidentifikasi papan sirkuit cetak (PCB) yang telanjang,sementara nomor A350-XXXX-XXXXX mengidentifikasi komponen yang sama dalam konteks kemasan bagian atau aksesori ?? dapat mencakup papan telanjang ditambah firmware yang dipasang di pabrikUntuk tujuan pengadaan dan penggantian, kedua nomor mengacu pada item fungsional yang sama, dan kedua nomor dapat digunakan untuk sumber penggantian yang benar.

Konfirmasi kedua nomor saat berkomunikasi dengan pemasok untuk menghindari kebingungan.
