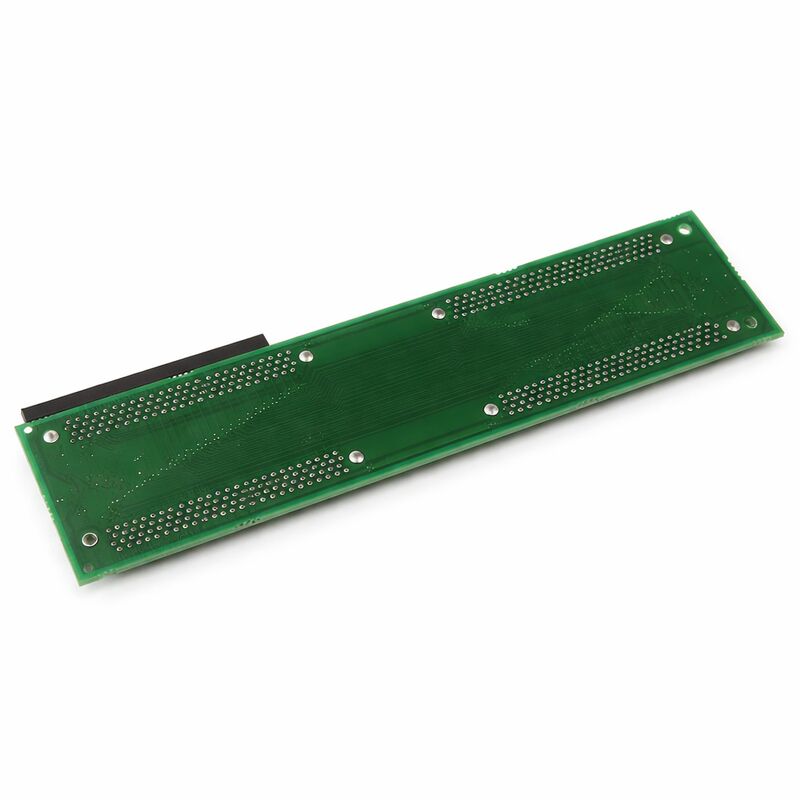

FANUC A20B-2002-0850 | Seri A20B-2002 Papan PCB Backplane 1-Slot — Papan Infrastruktur Rak Kontroler CNC

Desain Pasif, Slot Tunggal

A20B-2002-0850 adalah papan backplane slot tunggal dari seri A20B-2002 FANUC — keluarga PCB infrastruktur rak yang digunakan dalam arsitektur kontrol CNC modular FANUC. Backplane itu sendiri tidak menyimpan firmware dan tidak menjalankan pemrosesan apa pun. Ini adalah fondasi fisik dan elektrik untuk satu slot modul kontrol: ia merutekan tegangan suplai ke modul, membawa sinyal komunikasi bus antara modul dan backplane utama rak, dan menyediakan antarmuka konektor mekanis tempat modul plug-in dipasang.

Arsitektur CNC modular FANUC menggunakan papan backplane dengan jumlah slot yang berbeda — satu, dua, dan tiga slot — yang digabungkan dalam rak kontrol untuk membuat konfigurasi spesifik yang dibutuhkan oleh pembuat mesin. A20B-2002-0850 menangani tepat satu slot. Di mana konfigurasi mesin memerlukan akomodasi satu opsi atau modul ekspansi — kartu I/O tambahan, antarmuka komunikasi, papan server data — backplane 1-slot menyediakan posisi tersebut tanpa meninggalkan slot kosong di rak.

Cara Mengidentifikasi Kerusakan Backplane

Kerusakan backplane sering kali salah diidentifikasi sebagai kerusakan modul karena gejalanya terlihat identik — modul yang menempati slot yang rusak akan menampilkan alarm atau gagal berkomunikasi, menunjukkan bahwa modul itu sendiri yang rusak. Langkah diagnostik yang memisahkan keduanya: pindahkan modul yang dicurigai ke slot yang diketahui baik dengan tipe yang sama. Jika modul berfungsi di slot alternatif, backplane slot asli adalah sumber kerusakan.

Penyebab umum kerusakan:

• Keausan konektor dari pelepasan dan pemasangan kembali modul berulang — ketegangan pegas kontak menurun, menghasilkan kerusakan koneksi yang intermiten
• Retakan jejak PCB dari benturan mekanis atau sekrup pemasangan yang terlalu kencang
• Kontaminasi dari kabut pendingin atau partikel logam halus yang menjembatani celah isolasi, menyebabkan arus bocor yang memicu shutdown termal atau alarm daya

Mengganti backplane tidak memerlukan pencadangan data — papan tidak menyimpan apa pun. Ganti papan, pasang kembali modul, nyalakan.

Spesifikasi Utama

FAQ

Q1: Bagaimana cara memastikan backplane yang rusak, bukan modulnya?

Pindahkan modul yang dicurigai ke slot yang diketahui baik dengan tipe yang sama di kontroler yang sama. Jika modul beroperasi dengan benar di slot alternatif, backplane slot asli adalah sumber kerusakan. Jika modul rusak di kedua slot, modul itu sendiri yang rusak. Pemeriksaan kontinuitas jejak daya dan sinyal backplane menggunakan manual koneksi perangkat keras CNC juga dapat mengkonfirmasi integritas jejak tanpa memerlukan modul cadangan.

Q2: Apakah penggantian A20B-2002-0850 memerlukan perubahan parameter?

Tidak. Backplane tidak menyimpan data dan tidak memiliki parameter yang dapat dikonfigurasi. Setelah penggantian fisik, pasang kembali modul, nyalakan, dan verifikasi modul berkomunikasi dengan benar. Tidak ada perubahan perangkat lunak atau parameter yang diperlukan kecuali modul itu sendiri juga diganti secara bersamaan.

Q3: Bisakah backplane 2-slot digunakan sebagai pengganti A20B-2002-0850 1-slot?

Tidak — jumlah slot yang berbeda tidak dapat dipertukarkan tanpa modifikasi fisik pada sasis rak. Backplane 1-slot sesuai dengan ruang fisik dan posisi konektor yang dialokasikan untuk posisi slot tunggal. Papan 2-slot akan menciptakan ketidakcocokan dimensi dengan sasis dan papan yang berdekatan.

Q4: Apakah ada risiko ESD saat menangani backplane pasif?

Ya, meskipun lebih rendah daripada papan prosesor aktif. Jejak tembaga dan komponen pasif yang terpasang di permukaan pada backplane masih berisiko dari pelepasan muatan elektrostatis. Gunakan tali pergelangan tangan ESD, pegang di tepi papan, dan hindari menggeser papan di permukaan non-antistatis.

Q5: Konektor pada A20B-2002-0850 rusak secara fisik tetapi jejaknya tampak utuh. Apakah perbaikan hanya pada konektor dimungkinkan?

Jika kerusakan terbatas pada konektor — pin bengkok, housing retak, kegagalan kontak individu — perbaikan tingkat konektor mungkin layak dengan alat perbaikan SMD yang sesuai. Namun, verifikasi bahwa tidak ada tembaga pad PCB yang terangkat selama peristiwa kegagalan. Jika pad rusak, penggantian konektor menjadi tidak praktis dan penggantian papan penuh adalah jalur yang benar.
