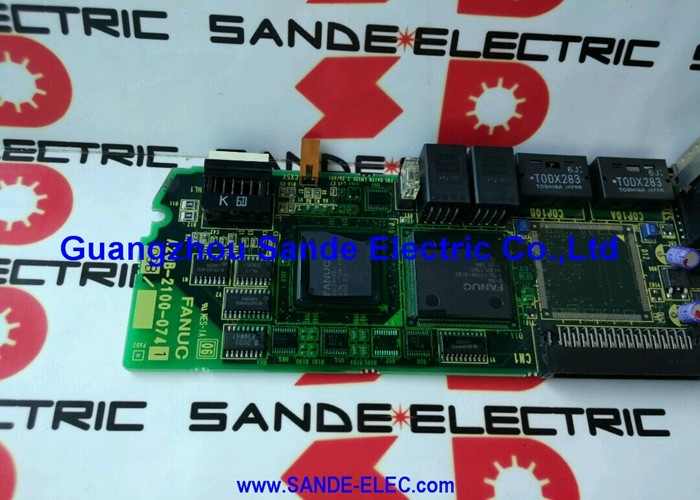

Fanuc A20B-2003-0420 PCB Control Board A20B20030420 A2OB-2OO3-O42O Digunakan

A20B-2003-0420 | FANUC αi PS HV Driver PCB — A06B-6150-H75 / A06B-6150-H100 / Papan Penggerak Catu Daya Tegangan Tinggi

αi PS HV — Seri Catu Daya Penggerak Tegangan Tinggi FANUC

Seri FANUC αi PS HV (Catu Daya Alpha-i, Tegangan Tinggi) menyediakan daya bus DC untuk sistem penggerak servo dan spindel seri Alpha-i FANUC di lingkungan kelistrikan bertegangan tinggi. Penunjukan "HV" membedakan modul ini dari modul αi PS kelas 200V standar — varian HV dirancang untuk arsitektur pasokan tegangan tinggi yang umum di pasar dan konfigurasi peralatan mesin tertentu.

A20B-2003-0420 adalah "Driver PCB" khusus yang dipasang pada dua model berdaya tertinggi dari seri αi PS HV:

Model αi PS HV yang lebih kecil (18HV hingga 60HV) tidak dilengkapi papan driver A20B-2003-0420 — papan ini khusus untuk model 75HV dan 100HV yang memerlukan sirkuit penggerak tambahan untuk menghasilkan daya output yang lebih tinggi.

Spesifikasi Utama

Fungsi Driver PCB pada αi PS HV

Catu daya αi PS HV berisi beberapa PCB yang bekerja bersama. PCB driver A20B-2003-0420 menangani fungsi penggerak gerbang untuk perangkat switching modul daya:

Sinyal penggerak gerbang:PCB driver memperkuat perintah peralihan dari PCB kontrol (A20B-2100-0390) menjadi pulsa penggerak gerbang arus tinggi yang diperlukan untuk mengganti IGBT modul daya atau transistor daya serupa.

Isolasi:Sirkuit penggerak gerbang memerlukan isolasi listrik antara sinyal tingkat kontrol dan sirkuit sakelar daya tegangan tinggi. A20B-2003-0420 menyediakan fungsi isolasi ini — memastikan sirkuit kontrol dan daya dipisahkan dengan benar.

Integrasi perlindungan:PCB driver memantau perangkat peralihan daya untuk mengetahui kondisi kesalahan — mendeteksi korsleting, saturasi, atau kejadian suhu berlebih dan menghasilkan pematian pelindung yang cepat untuk mencegah kerusakan komponen.

A20B-2003-0420 dikhususkan untuk model 75HV dan 100HV karena varian berdaya lebih tinggi ini memerlukan sirkuit penggerak gerbang khusus berkapasitas lebih besar yang ditangani secara internal oleh arsitektur PCB model berdaya rendah.

Skenario Aplikasi

Kesalahan PCB driver αi PS 75HV:Modul catu daya FANUC αi PS 75HV menyebabkan kesalahan tingkat kontrol atau penggerak gerbang. Setelah memverifikasi transistor daya dan PCB kontrol (A20B-2100-0390), PCB driver A20B-2003-0420 diidentifikasi. Penggantian mengembalikan fungsi modul catu daya.

Pemeliharaan catu daya tegangan tinggi αi PS 100HV:Sistem penggerak servo terbesar di fasilitas produksi — didukung oleh modul pasokan 100HV — menjalani pemeliharaan menyeluruh. PCB driver A20B-2003-0420 diganti bersama dengan PCB kontrol A20B-2100-0390 sebagai bagian dari pembaruan papan internal.

Pertanyaan Umum

Q1: Apa yang membedakan modul αi PS 75HV dan 100HV yang memerlukan A20B-2003-0420?

Output daya terukur seri αi PS HV berkisar antara 18HV hingga 100HV. Model 18HV hingga 60HV mengintegrasikan semua fungsi penggerak gerbang pada PCB kontrol tunggalnya (hanya A20B-2100-0390). Model 75HV dan 100HV menangani arus peralihan yang jauh lebih tinggi — memerlukan PCB driver khusus (A20B-2003-0420) dengan sirkuit penggerak gerbang yang lebih kuat untuk mengganti modul daya yang lebih besar dengan kecepatan dan keandalan yang diperlukan.

Q2: Dapatkah A20B-2003-0420 diganti secara terpisah dari A20B-2100-0390 dalam modul yang sama?

Ya. PCB driver (A20B-2003-0420) dan PCB kontrol (A20B-2100-0390) merupakan komponen terpisah dalam modul αi PS 75HV/100HV — masing-masing dapat diganti secara terpisah. Jika pengujian diagnostik mengidentifikasi satu papan yang bermasalah, hanya papan tersebut yang perlu diganti. Namun, jika kondisi kesalahan (seperti korsleting transistor daya) dapat menyebabkan tegangan berlebih pada kedua papan, keduanya harus diperiksa sebelum mengembalikan modul ke layanan.

Q3: Alarm atau gejala apa yang menunjukkan kesalahan PCB driver A20B-2003-0420?

Kesalahan PCB driver pada modul αi PS biasanya bermanifestasi sebagai: alarm modul catu daya segera menyala saat bus DC diaktifkan, kegagalan tahap peralihan daya untuk menyala meskipun PCB kontrol sehat, atau perilaku bus DC yang berosilasi atau tidak menentu menunjukkan penggerak gerbang yang tidak lengkap atau asimetris. Hal ini harus dibedakan dari kesalahan modul transistor (yang menghasilkan alarm arus berlebih) dan kesalahan kontrol PCB (yang menghasilkan kesalahan komunikasi atau parameter). Tampilan 7 segmen pada modul αi PS menampilkan kode alarm yang membantu mengidentifikasi tingkat kesalahan.

Q4: Tindakan pencegahan keselamatan apa yang berlaku sebelum mengakses A20B-2003-0420 di dalam αi PS 75HV atau 100HV?

Matikan dan kunci pasokan listrik. Modul αi PS HV beroperasi pada tegangan bus DC tinggi — jauh lebih tinggi dibandingkan pasokan kelas 200V standar — dan tegangan ini tetap ada di kapasitor bus setelah listrik dilepas. Ikuti waktu tunggu pelepasan yang ditentukan dalam manual pemeliharaan amplifier servo FANUC αi sebelum membuka modul. Pastikan tegangan bus DC di bawah 30V menggunakan voltmeter yang dikalibrasi. Tangani A20B-2003-0420 dengan tali pergelangan tangan antistatis pada permukaan yang aman terhadap ESD.
