| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A20B-2003-0750 |

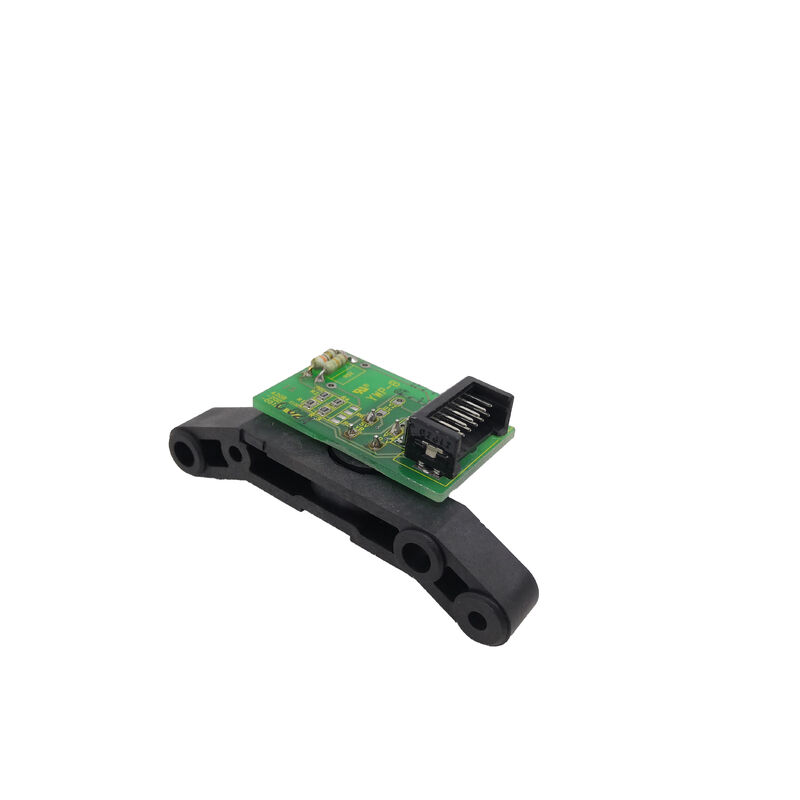

PeraturanFANUC A20B-2003-0750adalah Panel Operator I/O PCB (penunjukan B1) board elektronik di belakang permukaan fisik panel operator mesin CNC. Setiap tombol yang ditekan operator,setiap lampu indikator yang menyala, setiap posisi dari feed rate override dial, dan mesin darurat berhenti sirkuit semua rute melalui papan ini.sistem saraf sensorik dan motorik antarmuka operator-mesin.
Dalam arsitektur CNC FANUC, panel operator bukan hanya saklar pasif dan lamp assembly kabel langsung ke modul I/O CNC.Papan I / O panel operator menambahkan lapisan kecerdasan dan pengkondisian sinyal antara saklar mekanik mentah dan logika internal CNC.
Penutupan saklar mentah dibongkar dan disaring untuk mencegah kontak bouncing dari menghasilkan masukan palsu.Lampu arus drive diatur untuk mencegah LED atau lampu pijar degradasi dari tegangan transient.
Sinyal roda MPG (Manual Pulse Generator) diterima dan dikondisikan menjadi kereta pulsa untuk mode operasi manual CNC.
Sirkuit pemberhentian darurat diimplementasikan dengan logika keamanan yang tepat untuk memastikan bahwa E-stop tetap efektif terlepas dari keadaan perangkat lunak CNC.
The "B1" designation in the board's official description identifies a specific configuration within the A20B-2003-0750 product — operator panel I/O boards in the A20B-2003 series are produced in variants (B1, B2, dll.) yang sesuai dengan konfigurasi panel operator yang berbeda dengan jumlah titik I/O yang berbeda, pilihan antarmuka MPG yang berbeda,dan tata letak konektor yang berbeda agar sesuai dengan panel operator tertentu papan dipasang untuk.
| Parameter | Nilai |
|---|---|
| Fungsi | Panel I/O PCB operator (B1) |
| Seri | A20B-2003 |
| Antarmuka | I/O Link / bus panel operator langsung |
| Fungsi I/O | Tombol, lampu, MPG, E-stop, override |
| Asal usul | Jepang |
Lingkup fungsi yang dikelola oleh A20B-2003-0750 mencerminkan semua yang terjadi di titik interaksi fisik operator dengan mesin.
Input tombol dan tombol:Setiap posisi tombol dan tombol pada panel operator dihubungkan ke sirkuit input pada A20B-2003-0750.
Ketika tombol ditekan, sirkuit input papan merekam penutupan kontak, debunces itu (menyaring osilasi singkat kontak mekanis sebelum ia menetap),dan melaporkan keadaan logis ke CNC PMC. PMC kemudian bertindak pada menekan tombol memulai siklus, mengaktifkan pendingin, memilih program, dll
Antarmuka Pulse Generator Manual (MPG):Roda tangan, atau MPG, menghasilkan pulsa (biasanya 100 pulsa per putaran) saat operator memutarnya.A20B-2003-0750 menerima pulsa ini dan kondisi mereka untuk input pulsa manual CNCJalur sinyal MPG membutuhkan perawatan listrik yang hati-hati sinyal yang berbeda, jumlah denyut jantung harus tepat tanpa pulsa yang hilang atau hantu,dan arah (CW vs CCW) harus benar didekode.
Setiap kesalahan dalam sirkuit antarmuka MPG pada papan ini secara langsung merusak kemampuan operator untuk joging poros secara manual.
Saklar penghapusan:Penghapusan kecepatan feed, penghapusan spindle, and rapid override dials produce variable-position signals — either a multi-position rotary switch (generating a binary code) or an analogue pot — that the board decodes into percentage override values reported to the CNC.
Keluarnya lampu indikator:PMC CNC mengemudi sinyal output untuk mengaktifkan lampu indikator di panel.
Sirkuit driver output papan memberikan arus yang diatur untuk setiap lampu,melindungi I/O PMC dari muatan langsung lampu dan menyediakan arus yang benar untuk jenis indikator LED dan pijar.
Sirkuit pemberhentian darurat (E-stop):Tombol E-stop terhubung melalui sirkuit keamanan redundant di papan, ensuring the E-stop signal reaches both the CNC's servo control and the machine's safety relay in parallel — the board's implementation must satisfy the relevant safety standards for the E-stop function.
Papan I/O panel operator gagal dengan cara yang langsung terlihat oleh siapa pun yang berdiri di konsol kontrol mesin:
Tombol yang tidak responsif:Satu atau beberapa tombol panel gagal menghasilkan respon CNC, meskipun layar diagnostik PMC mengkonfirmasi bahwa CNC berada dalam mode yang benar untuk menerima masukan tersebut.
Hal ini menunjukkan kegagalan sirkuit input pada papan baik gagal input buffer IC atau pin konektor rusak.
Pencet tombol Phantom:CNC menanggapi perintah fungsi tanpa operator menekan tombol yang sesuai.
Hal ini menunjukkan sirkuit input terjebak dalam keadaan tertutup mungkin resistor pull-up yang gagal atau input IC rusak dengan output bocor.
Anomali lampu:Lampu indikator panel yang selalu menyala, selalu dimatikan, atau berkedip ketika seharusnya tetap ‡ tidak disebabkan oleh logika PMC,tapi oleh gagal lampu driver IC atau jejak output sirkuit terbuka di papan.
Disfungsi MPG:Roda tangan berputar tetapi gerakan sumbu tidak teratur, tidak konsisten, atau tidak ada.
Kesalahan sirkuit E-stop:CNC menghasilkan alarm E-stop yang tidak dapat dibersihkan bahkan ketika tombol E-stop fisik dilepaskan.
Hal ini membutuhkan penyelidikan segera karena kesalahan sirkuit E-stop dapat mewakili masalah keselamatan dan operasi.
Q1: Bagaimana A20B-2003-0750 yang gagal dibedakan dari sinyal output atau input PMC yang gagal di CNC itu sendiri?
Jalur diagnostik adalah: pertama-tama periksa layar diagnostik PMC (input dan output alamat G/F).Jika layar diagnostik PMC menunjukkan bahwa sinyal masukan terjebak aktif atau tidak aktif terlepas dari keadaan tombol fisik, masalah adalah pada jalur I/O antara tombol dan PMC yang mencakup A20B-2003-0750.
Jika layar diagnostik PMC menunjukkan input dengan benar setelah tombol fisik, tetapi fungsi mesin gagal diaktifkan, masalahnya ada di tangga PMC atau sirkuit output.Kegagalan papan I/O biasanya menunjukkan input yang tidak mengikuti keadaan panel fisik.
T2: Dapatkah A20B-2003-0750 diganti tanpa mendukung parameter atau program CNC?
Ya. papan I/O panel operator tidak menyimpan program CNC atau data parameter. Ini adalah perangkat antarmuka sinyal murni tidak ada SRAM, tidak ada baterai, tidak ada memori yang dapat diprogram.pertukaran papan fisik, dan power-up.
Parameter CNC, program, dan tangga PMC tidak terpengaruh oleh penggantian papan panel operator.
Satu-satunya verifikasi pasca-penggantian yang diperlukan adalah pengujian fungsional dari semua tombol panel, lampu, MPG, dan E-stop untuk mengkonfirmasi bahwa papan penggantian memiliki kabel dan fungsional yang benar.
T3: Roda tangan MPG tidak merespon setelah A20B-2003-0750 diganti. Apa yang harus diperiksa terlebih dahulu?
Pertama-tama pastikan kabel MPG terhubung kembali dengan benar ke papan baru. Kabel MPG kadang-kadang merupakan perakitan multi-konektor di mana satu konektor mudah dilewatkan.mengkonfirmasi bahwa saklar pilihan sumbu pada panel operator diatur dengan benar pada sumbu aktif.
Ketiga, check the CNC's parameter settings for MPG magnification and axis selection if the MPG was functional before the board replacement — these settings are in the CNC and are not affected by the board change, tapi mengkonfirmasi mereka menghilangkan mereka sebagai variabel.
Akhirnya, periksa unit MPG itu sendiri berfungsi dengan mengukur sinyal outputnya dengan osiloskop saat roda tangan diputar.
T4: Apakah A20B-2003-0750 sama untuk semua pembuat mesin alat, atau apakah ada versi khusus mesin?
A20B-2003-0750 (konfigurasi B1) adalah papan I/O panel operator standar FANUC untuk konfigurasi panel yang ditentukan.Pembuat mesin alat yang menggunakan ini standar FANUC operator panel perakitan akan menggunakan papan ini.
Namun, pembuat mesin alat yang merancang panel operator kustom mereka sendiri dengan jumlah tombol yang berbeda, antarmuka MPG non-standar,atau tata letak lampu eksklusif dapat menggunakan model papan I/O yang berbeda atau antarmuka khusus antara panel mereka dan papan I/O FANUC standar.
Sebelum memesan pengganti,mengkonfirmasi terhadap skema listrik mesin atau label papan yang ada bahwa A20B-2003-0750 adalah papan yang benar untuk konfigurasi panel mesin tertentu.
T5: Apa penyebab paling umum dari kegagalan A20B-2003-0750 pada mesin lama?
Kontaminasi adalah penyebab utama di lingkungan mesin alat fluida pendingin kabut, aerosol minyak,dan debu logam masuk melalui slot ventilasi panel operator selama bertahun-tahun operasi deposit film konduktif pada permukaan papan, menyebabkan sirkuit pendek antara jalur berdekatan atau pin input.
Penyebab kedua yang paling umum adalah degradasi kontak yang terkait dengan soket konektor papan tahun operator panel pembukaan untuk pemeliharaan secara bertahap bekerja kartu tepi atau pasangan konektor longgar,menyebabkan kontak intermiten yang muncul sebagai kegagalan tombol acak.
Penyebab ketiga adalah kegagalan IC pengemudi lampu karena arus berlebihan jika lampu panel diganti dengan jenis yang salah yang menarik arus lebih banyak daripada IC pengemudi.
