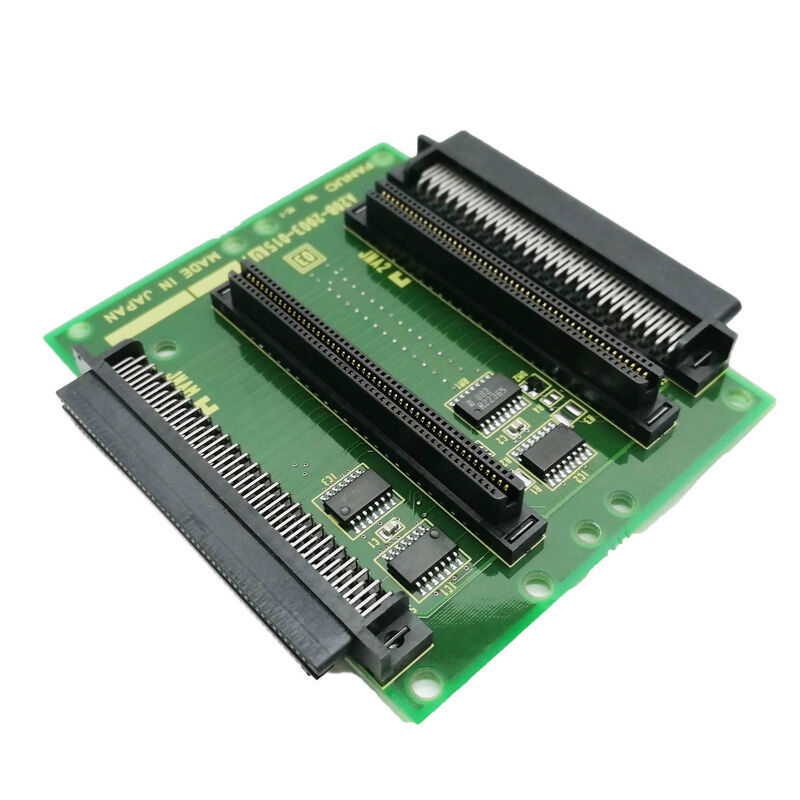

FANUC A20B-2003-0810 | Panel Belakang 1 Slot — Untuk FANUC Seri 30i-A / 31i-A / 32i-A CNC, Backplane Slot Ekspansi Tunggal, Seri A20B-2003, Asal Jepang

Nomor Suku Cadang: A20B-2003-0810

Produsen: FANUC Corporation (Jepang)

Kategori Produk: PCB — Panel Belakang / Papan Backplane

Seri: A20B-2003

Gambaran Umum

FANUC A20B-2003-0810 adalah panel belakang slot tunggal untuk unit dasar sistem kontrol CNC FANUC 30i-A / 31i-A / 32i-A — dan perannya didefinisikan secara tepat dalam arsitektur perangkat keras FANUC untuk pengontrol kelas atas ini.

Unit dasar 30i/31i/32i-A adalah rakitan elektronik kontrol mandiri, berbeda dari panel operator.

Unit ini menampung papan CPU utama, catu daya, dan panel belakang. Panel belakang menentukan berapa banyak slot opsi yang tersedia dalam rakitan tersebut. Dengan A20B-2003-0810, jumlahnya adalah satu. Dengan panel tanpa slot (A20B-2003-0600), jumlahnya nol. Dengan panel dua slot (A20B-2003-0610), jumlahnya dua.

Slot tunggal yang disediakan oleh A20B-2003-0810 sudah cukup untuk banyak instalasi 30i/31i/32i-A.

Mesin yang membutuhkan konektivitas fieldbus menggunakan satu slot untuk master Profibus atau papan DeviceNet.

Mesin yang membutuhkan konektivitas jaringan pabrik menggunakannya untuk papan Fast Ethernet.

Satu papan opsi adalah konfigurasi umum pada mesin di mana antarmuka servo FSSB bawaan, spindle serial, I/O Link, dan Ethernet tertanam pada papan utama sudah mencakup semua persyaratan konektivitas kecuali satu protokol tambahan.

Spesifikasi Utama

Arsitektur Unit Dasar 30i/31i/32i-A

Pengontrol FANUC Seri 30i/31i/32i-A menggunakan arsitektur modular di mana unit dasar adalah rak kontrol mandiri.

Panel belakang adalah tulang punggung struktural dan elektrikal unit ini.

Di dalam sasis unit dasar:

• Papan CPU utama (seperti keluarga A20B-8101-0400/0401 untuk tipe yang dipasang LCD) terpasang pada posisi papan utama panel belakang
• Modul catu daya (A20B-8101-0010) menempati posisi catu daya
• Papan opsi dipasang pada posisi slot ekspansi panel belakang

Slot ekspansi tunggal A20B-2003-0810 menerima papan dari keluarga opsi A20B-8101 — master Profibus (A20B-8101-0050), slave Profibus (A20B-8101-0100), master DeviceNet (A20B-8101-0220), slave DeviceNet (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031), dan lainnya.

Masing-masing terpasang pada slot ekspansi dan terhubung secara elektrik ke papan utama CNC melalui jejak bus panel belakang.

Memilih Konfigurasi Panel Belakang yang Tepat

Saat mengganti A20B-2003-0810 atau membangun unit dasar 30i/31i/32i-A untuk retrofit, pemilihan panel belakang bergantung pada berapa banyak papan opsi yang dibutuhkan aplikasi:

Tidak ada papan opsi yang dibutuhkan: Gunakan A20B-2003-0600 (tanpa slot). Mesin hanya menggunakan konektivitas yang tertanam di papan utama — FSSB, spindle serial, I/O Link, Ethernet tertanam — dan tidak ada opsi fieldbus atau komunikasi tambahan.

Satu papan opsi dibutuhkan: Gunakan A20B-2003-0810 (1 slot — papan ini).

Mesin membutuhkan tepat satu opsi komunikasi tambahan seperti Profibus, DeviceNet, FL-net, atau Fast Ethernet.

Dua papan opsi dibutuhkan: Gunakan A20B-2003-0610 (2 slot). Mesin membutuhkan dua opsi komunikasi tambahan secara bersamaan.

Menggunakan panel belakang dengan slot lebih sedikit dari yang dibutuhkan tidak menyisakan ruang untuk papan opsi yang diperlukan.

Menggunakan yang dengan slot lebih banyak dari yang dibutuhkan tidak menimbulkan masalah fungsional — slot kosong hanya tidak terpakai.

Dimensi fisik sasis unit dasar menentukan panel belakang mana yang secara fisik pas, jadi selalu konfirmasikan konfigurasi sasis sebelum memesan.

FAQ

T1: Unit dasar 30i-A berfungsi dengan satu papan opsi terpasang. Panel belakang rusak. Apakah saya harus menggunakan A20B-2003-0810 yang sama, atau bisakah saya menggunakan A20B-2003-0610 (2 slot)?

Secara fisik, A20B-2003-0610 (2 slot) dapat menggantikan A20B-2003-0810 (1 slot) jika sasis unit dasar mengakomodasi faktor bentuk panel belakang yang berbeda.

Panel belakang harus secara fisik pas dengan sasis — varian sasis FANUC dirancang di sekitar jumlah slot tertentu.

Konfirmasikan nomor suku cadang sasis mengakomodasi panel belakang 2 slot sebelum mengganti.

Secara fungsional, memiliki slot kedua yang kosong tidak menimbulkan masalah — papan opsi tetap berada di slot yang digunakan dan slot kosong hanya tidak terpakai.

T2: Pengontrol 30i-A memiliki papan master Profibus di slot ekspansi. Bisakah panel belakang diganti tanpa melepas papan Profibus?

Lepaskan papan opsi dari slot sebelum melepas panel belakang dari sasis.

Panel belakang dan papan opsi adalah komponen terpisah — panel belakang dilepas dengan melepaskan perangkat keras pemasangan sasisnya sementara papan opsi dilepas secara terpisah dari konektor slot.

Pasang kembali dalam urutan terbalik: panel belakang terlebih dahulu, lalu papan opsi ke dalam slot ekspansi yang dapat diakses.

T3: Setelah mengganti A20B-2003-0810, papan opsi Profibus menghasilkan alarm yang sebelumnya tidak ada. Apa yang harus diselidiki?

Kesalahan pemasangan adalah penyebab paling umum alarm papan opsi setelah penggantian panel belakang.

Papan mungkin hanya terpasang sebagian di konektor slot — konektor tepi yang tampak terpasang tetapi tidak sejajar atau sebagian terpasang menghasilkan gejala ini persis.

Pasang kembali papan dengan kuat dan merata. Juga pastikan semua kabel eksternal ke papan opsi (kabel jaringan Profibus, dll.) telah disambungkan kembali dengan benar setelah penggantian.

T4: Apa perbedaan antara "panel belakang" yang digunakan pada seri 30i/31i/32i-A dan backplane yang digunakan pada pengontrol FANUC Seri 16/18 sebelumnya?

Unit dasar 30i/31i/32i-A menggunakan panel belakang ringkas yang dirancang khusus untuk arsitektur fisik dan elektrikal pengontrol seri-i kelas atas.

Pengontrol Seri 16/18 sebelumnya menggunakan desain backplane rak yang berbeda dengan jumlah slot, jenis konektor, dan arsitektur bus yang berbeda.

A20B-2003-0810 tidak dapat dipertukarkan dengan papan backplane dari pengontrol seri 16/18. Selalu gunakan panel belakang yang ditentukan untuk generasi dan sasis CNC tertentu.

T5: Apakah mengganti panel belakang A20B-2003-0810 memerlukan pencadangan data atau perubahan parameter?

Tidak. Panel belakang adalah papan interkoneksi pasif — ia tidak menyimpan data apa pun.

Setelah penggantian, semua parameter dan program tetap berada di modul FROM/SRAM pada papan utama, yang tidak terganggu.

Pasang kembali papan utama, catu daya, dan papan opsi ke panel belakang baru, nyalakan secara normal, dan verifikasi fungsi sistem. Tidak diperlukan entri data kecuali papan lain juga diganti selama peristiwa pemeliharaan yang sama.
