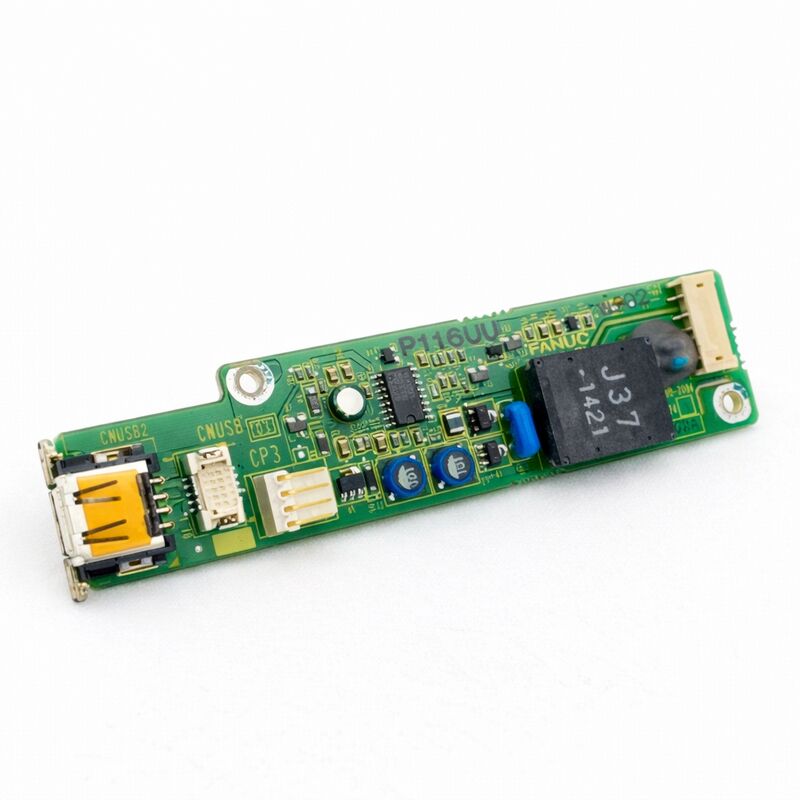

FANUC A20B-2004-0241 | Papan PCB Kontrol CNC — Seri A20B-2004, Papan Kontrol Otomasi Industri FANUC, Asal Jepang

Gambaran Umum

Papan FANUC A20B-2004-0241 termasuk dalam keluarga papan A20B-2004 — serangkaian PCB FANUC yang menempati lapisan antarmuka I/O dan kontrol panel operator dalam arsitektur CNC FANUC.

Keluarga A20B-2004 sangat terkait dengan unit koneksi panel operator dan fungsi antarmuka I/O di berbagai generasi CNC FANUC: papan dalam seri ini mengelola jembatan listrik antara tombol fisik, sakelar, lampu indikator, roda tangan, dan sirkuit berhenti darurat pada konsol operator mesin perkakas dan sistem I/O digital internal CNC.

Keluarga A20B-2004 mencakup beberapa varian fungsional yang berbeda. Varian -0690 dan -0691 adalah PCB I/O panel operator yang terkonfirmasi.

Varian -0740 dan varian terkait adalah konfigurasi I/O panel operator lebih lanjut.

Varian -0241 menempati posisi dalam keluarga ini sebagai PCB kontrol yang melayani konfigurasi spesifik antarmuka panel operator FANUC atau I/O kontrol yang dirancang untuknya — papan yang diandalkan oleh fasilitas produksi untuk menjaga tautan operator-mesin pada mesin perkakas yang dikontrol FANUC.

Dalam konteks yang lebih luas dari pemeliharaan CNC FANUC, papan seri A20B-2004 mewakili kategori penting karena mereka berada di antarmuka langsung manusia ke mesin.

Papan I/O panel operator yang rusak tidak menghentikan fungsi sistem motor dan servo mesin, tetapi mencegah operator mengontrol mesin dengan cara normal — memulai siklus, menyesuaikan laju umpan, menggerakkan sumbu, merespons alarm, atau dalam kasus yang paling parah, mengaktifkan berhenti darurat melalui panel.

Kombinasi fungsi yang tidak kritis terhadap fungsi dasar tetapi kritis terhadap kegunaan ini menjadikan papan ini target pemeliharaan yang umum.

Spesifikasi Utama

Keluarga A20B-2004 — I/O Panel Operator dalam Arsitektur FANUC

Sistem CNC seri i FANUC (Seri 16i, 18i, 21i, 0i, dan terkait) menggunakan bus serial I/O Link untuk berkomunikasi antara unit kontrol utama CNC dan perangkat I/O eksternal — termasuk unit koneksi panel operator.

Pendekatan bus serial ini menggantikan pengkabelan paralel lama yang digunakan pada generasi FANUC sebelumnya, di mana setiap sinyal I/O memerlukan kabel individualnya sendiri dari CNC ke panel operator.

I/O Link membawa semua sinyal input dan output panel melalui sejumlah kecil kabel, secara dramatis menyederhanakan pengkabelan sambil menambahkan persyaratan bahwa panel operator berisi papan I/O yang mampu menerjemahkan antara data serial I/O Link dan sinyal tombol/lampu fisik.

Papan seri A20B-2004 dirancang untuk beroperasi dalam arsitektur ini — menerima data serial I/O Link dari CNC, mendekodenya untuk mengaktifkan sinyal output yang sesuai (lampu indikator, output relai), dan mengkodekan sinyal input fisik (status tombol, posisi sakelar, pulsa MPG) untuk dikirim kembali ke CNC melalui I/O Link.

Fungsi terjemahan dua arah ini mendasar bagi operasi panel operator di lingkungan CNC seri i.

Apa yang Rusak pada Papan Seri A20B-2004 — dan Mengapa

Pola kegagalan papan I/O panel operator dibentuk oleh posisinya di lingkungan mesin.

Konsol operator adalah bagian mesin yang paling mudah diakses manusia — dibuka untuk pemeliharaan, terkena masuknya kontaminasi pendingin dari ruang kerja mesin, terpapar getaran dari sumbu bergerak mesin, dan dalam beberapa instalasi, di zona suhu ambien yang relatif tinggi.

Faktor lingkungan ini menghasilkan mode kegagalan spesifik:

Kegagalan akibat kontaminasi: Kabut pendingin dan debu logam yang masuk ke dalam rumah panel operator mengendap di permukaan PCB selama bertahun-tahun operasi.

Endapan ini menciptakan jalur kebocoran antara jejak sinyal input, menyebabkan status tombol hantu atau input macet — CNC menerima sinyal penekanan tombol dari tombol yang tidak ditekan siapa pun, atau gagal menerima sinyal dari tombol yang ditekan.

Membersihkan papan dengan pelarut kelas elektronik menyelesaikan kasus ringan; kontaminasi berat mungkin memerlukan penggantian papan.

Keausan dan korosi konektor: Konektor kabel pita dan konektor tepi kartu pada papan I/O panel operator mengalami siklus penyisipan/pelepasan lebih banyak daripada kebanyakan papan CNC lainnya, karena panel lebih sering diakses untuk pemeliharaan.

Kontak konektor yang aus atau berkarat menghasilkan sinyal I/O yang terputus-putus — kelas kesalahan yang paling sulit didiagnosis karena gejalanya muncul dan menghilang tanpa pola.

Kegagalan IC driver output: Setiap lampu atau sirkuit output pada papan didorong oleh IC yang menyediakan tegangan dan arus yang benar untuk lampu indikator.

Driver ini dapat gagal terbuka (lampu tidak pernah menyala) atau gagal tertutup (lampu selalu menyala), dan mereka juga dapat gagal dengan cara yang merusak lampu itu sendiri.

Ketika LED mulai menggantikan lampu pijar di panel operator FANUC, persyaratan arus driver berubah — menggunakan jenis lampu yang salah pada papan yang dirancang untuk jenis lain dapat membebani IC driver.

Kerusakan ESD: Tombol dan sakelar di permukaan panel operator adalah titik masuk potensial untuk listrik statis dari operator yang telah mengumpulkan muatan dengan berjalan melintasi bahan lantai tertentu.

Jika jalur perlindungan statis panel tidak lengkap, ESD dapat mencapai sirkuit input papan A20B-2004 — menyebabkan kegagalan segera atau kerusakan laten yang menurun seiring waktu.

Pertimbangan Pemeliharaan dan Penggantian

Ketika A20B-2004-0241 diidentifikasi sebagai sumber kegagalan dalam investigasi I/O panel operator, proses penggantian umumnya mudah karena jenis papan ini tidak menyimpan data mesin CNC apa pun:

Tidak perlu cadangan data: Berbeda dengan papan CPU utama atau modul memori, papan I/O panel operator tidak menyimpan parameter mesin, program, atau data konfigurasi. Penggantian adalah prosedur perangkat keras saja.

Verifikasi varian yang benar: Seri A20B-2004 berisi beberapa varian (-0241, -0690, -0691, -0740, dan lainnya) yang melayani konfigurasi panel dan jumlah titik I/O yang berbeda.

Penggantian yang tepat harus sesuai dengan nomor suku cadang papan yang terpasang. Papan dalam keluarga ini tidak dapat dipertukarkan secara fungsional — papan yang dirancang untuk satu konfigurasi panel tidak akan berinteraksi dengan benar dengan pengkabelan panel yang berbeda, bahkan jika secara fisik pas di ruang yang sama.

Verifikasi pasca-instalasi: Setelah memasang pengganti A20B-2004-0241, verifikasi semua fungsi panel secara individual: setiap tombol menghasilkan sinyal input PMC yang benar (terlihat pada layar diagnosis PMC), setiap lampu indikator menyala dengan benar saat diperintahkan, roda tangan MPG (jika terhubung ke papan ini) menghasilkan gerakan sumbu dalam arah dan kenaikan yang benar, dan fungsi berhenti darurat beroperasi dengan benar melalui jalur sirkuit keamanannya.

FAQ

Q1: Tombol panel operator berhenti merespons tetapi siklus otomatis mesin terus berjalan. Apakah ini menunjukkan A20B-2004-0241?

Ya, pola gejala ini — operasi otomatis berlanjut secara normal sementara input panel manual tidak merespons — adalah ciri khas kegagalan papan I/O panel operator.

Fungsi servo dan PMC CNC yang menggerakkan operasi otomatis tidak bergantung pada papan I/O panel; mereka berjalan secara independen.

Hanya fungsi yang memerlukan papan I/O panel sebagai jalur komunikasi (penggerakan manual, sakelar override, tombol mulai siklus/tahan umpan, sakelar mode) yang terpengaruh.

Konfirmasikan dengan memeriksa layar diagnosis PMC (input alamat G) — jika status tombol tidak berubah saat tombol ditekan, kegagalan ada di jalur sinyal dari tombol ke PMC, yang mencakup A20B-2004-0241.

Q2: Bisakah A20B-2004-0241 yang terkontaminasi dibersihkan daripada diganti?

Kontaminasi ringan — debu ringan atau lapisan tipis aerosol minyak — seringkali dapat dibersihkan dengan sukses menggunakan pelarut pembersih elektronik yang sesuai (isopropanol atau semprotan pembersih PCB khusus) yang diaplikasikan dengan sikat lembut dan dibiarkan kering sepenuhnya sebelum dinyalakan.

Ini patut dicoba sebelum berkomitmen untuk mengganti papan.

Kontaminasi berat dengan endapan tebal, pendingin dengan aditif pemotong yang larut dalam air, atau serpihan logam yang telah menciptakan korsleting antar jejak jauh lebih kecil kemungkinannya untuk sepenuhnya terselesaikan dengan pembersihan — risiko kontaminasi sisa menyebabkan kegagalan di masa mendatang membuat penggantian menjadi solusi jangka panjang yang lebih andal dalam kasus-kasus ini.

Q3: Setelah mengganti A20B-2004-0241, satu lampu indikator tetap menyala permanen dan yang lain tidak pernah menyala. Apa yang harus diperiksa?

Gejala-gejala ini menunjukkan masalah pengkabelan daripada papan pengganti yang rusak.

Menyala permanen: periksa korsleting pada pengkabelan output (kabel lampu bersentuhan, pembumian perlengkapan lampu yang rusak, atau korsleting pin-ke-pin konektor).

Tidak pernah menyala: periksa sirkuit terbuka pada pengkabelan output (kabel putus, konektor tidak terpasang, penggantian lampu diperlukan).

Selain itu, verifikasi bahwa jenis driver output papan pengganti (output sumber vs tenggelam, driver LED vs pijar) sesuai dengan papan asli dan lampu yang terpasang di panel. Jika jenis driver tidak cocok, beberapa lampu mungkin berperilaku tidak terduga.

Q4: Bagaimana A20B-2004-0241 diidentifikasi perlu diganti dibandingkan dengan unit koneksi panel operator yang berinteraksi dengannya?

Mengisolasi kegagalan antara papan I/O panel operator dan unit koneksi yang terhubung dengannya memerlukan pendekatan penelusuran sinyal yang sistematis. Mulai dari tombol fisik: uji kontinuitas tombol dengan multimeter (memastikan tombol itu sendiri berfungsi).

Kemudian uji sinyal pada pin konektor pada A20B-2004-0241 (memastikan pengkabelan dari tombol ke papan utuh).

Kemudian periksa layar diagnosis PMC untuk melihat apakah sinyal mencapai CNC.

Jika kontinuitas dikonfirmasi pada konektor tetapi sinyal tidak mencapai PMC, kegagalan ada di papan atau jalur komunikasinya ke CNC.

Jika kontinuitas gagal pada konektor, kegagalan ada di pengkabelan atau tombol.

Q5: Apa prosedur perlindungan ESD yang benar saat menangani dan memasang A20B-2004-0241?

Tangani papan hanya saat mengenakan gelang pergelangan tangan ESD yang dibumikan yang terhubung ke titik pembumian yang terverifikasi di kabinet listrik mesin. Bekerja di atas alas anti-statis ESD. Simpan papan dalam kemasan anti-statisnya hingga saat pemasangan.

Jangan pernah meletakkan papan di atas permukaan karton, plastik, atau kayu biasa.

Hindari menyentuh sisi komponen papan — pegang dari tepi PCB. Saat memasukkan papan ke dalam konektornya, berikan tekanan yang merata di sepanjang papan daripada memaksa di satu ujung. Matikan mesin sepenuhnya sebelum pemasangan atau pelepasan papan apa pun.

Tindakan pencegahan ini penting untuk papan panel operator karena mereka memiliki banyak antarmuka konektor yang merupakan titik masuk ESD potensial.
