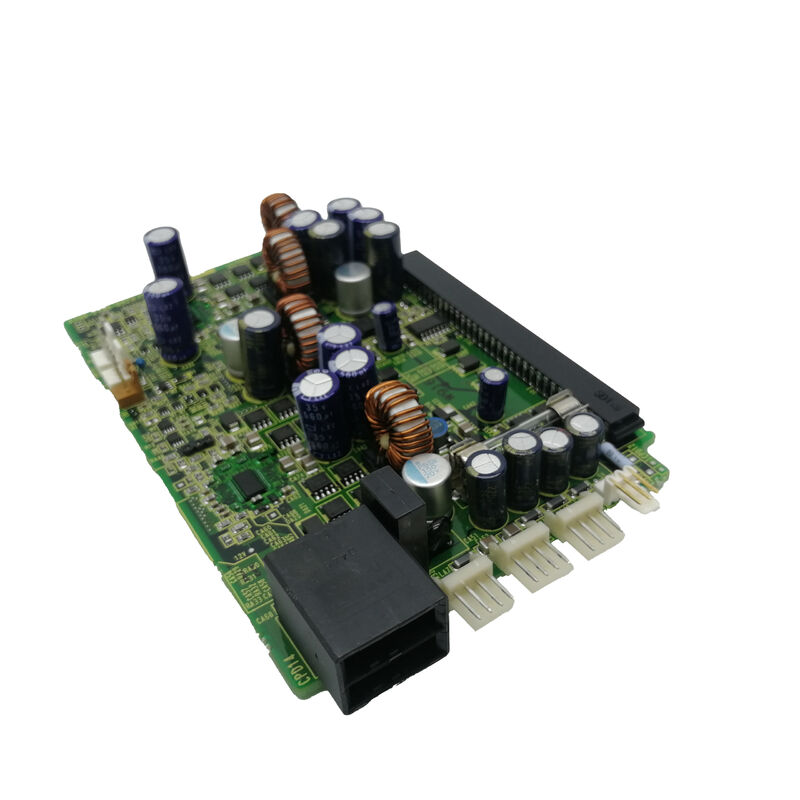

Papan FANUC A20B-2100-0030 adalah PCB kontrol penguat servo dari seri A20B-2100 FANUC — keluarga papan sirkuit cetak yang menyediakan lapisan kecerdasan kontrol di dalam modul penguat servo dan penguat spindel seri Alpha FANUC.

Dalam arsitektur berlapis modul penguat Alpha FANUC, PCB berada di bagian depan rakitan modul, terhubung ke unit sistem CNC melalui bus serat optik FSSB atau antarmuka analog Tipe-A/Tipe-B, dan menggerakkan elektronik daya (IGBT) pada papan daya dasar melalui sinyal penggerak gerbang yang dihitung oleh prosesor sinyal digital di dalamnya.

Seri A20B-2100 mencakup berbagai jenis modul penguat FANUC — penguat sumbu tunggal, ganda, dan spindel di berbagai peringkat arus semuanya menggunakan PCB dari seri ini, dibedakan berdasarkan empat digit terakhirnya.

Varian -0030 menempati posisi tertentu dalam keluarga produk ini, melayani modul penguat yang ditentukan pabrikannya.

Ketika PCB ini gagal, modul penguat menjadi tidak beroperasi — menampilkan kode alarm yang berkaitan dengan kesalahan komunikasi servo atau spindel, deteksi arus berlebih, atau kesalahan umpan balik enkoder — meskipun komponen papan daya mungkin sepenuhnya sehat.

Pentingnya perbaikan tingkat papan dibandingkan penggantian modul penguat adalah ekonomis.

Modul penguat servo seri Alpha lengkap dalam kondisi dapat digunakan biasanya berharga jauh lebih mahal daripada perbaikan tingkat papan atau penggantian PCB saja.

Untuk tim pemeliharaan produksi yang mengelola armada mesin CNC, menyimpan PCB cadangan yang teruji dari seri A20B-2100 untuk konfigurasi penguat spesifik mereka merupakan strategi pemeliharaan yang hemat biaya dan respons cepat.

Spesifikasi Utama

Seri A20B-2100 — Lapisan Kontrol Penguat Alpha

Modul penguat Alpha FANUC secara fisik dibangun sebagai rakitan dua lapis. Papan dasar (atau daya) membawa jembatan penyearah tiga fasa, bank kapasitor bus DC, modul daya IGBT dengan penggerak gerbang, dan sirkuit penginderaan arus.

Semua yang menangani daya tinggi berada di papan ini. Papan kontrol depan — PCB — menangani semua hal digital: menerima perintah sumbu dari CNC melalui antarmuka FSSB atau analog, menghitung referensi arus dari kesalahan posisi, mengeksekusi algoritma kontrol arus untuk menghasilkan nilai siklus tugas PWM, dan mengirimkan data status dan alarm kembali ke CNC.

Pemisahan dua lapis ini memiliki keuntungan pemeliharaan: papan daya dan papan kontrol gagal secara independen. Modul IGBT pada papan daya menurun melalui siklus termal dan tekanan arus berlebih — mode kegagalan mekanis.

PCB kontrol gagal melalui penuaan kapasitor elektrolitik (memengaruhi catu daya papan itu sendiri), tekanan komponen dari suhu berlebih yang berkelanjutan di dalam selungkup penguat, kerusakan ESD selama servis, atau kegagalan IC individu. Mengidentifikasi papan mana yang gagal — melalui analisis kode alarm, pengukuran osiloskop pada rig uji penguat, atau pengujian penggantian papan — memungkinkan penggantian yang ditargetkan daripada membuang seluruh modul.

Kode Alarm dan Peran Diagnostik PCB Kontrol

Ketika A20B-2100-0030 mengalami kesalahan, sistem CNC FANUC mencatat kode alarm yang mencerminkan apa yang coba dipantau oleh PCB. Kode alarm umum yang terkait dengan kesalahan PCB kontrol meliputi:

Alarm servo 8 (Enkoder terputus / abnormal): PCB kontrol menerima dan mendekode data serial enkoder dari motor servo. Jika sirkuit penerima enkoder PCB gagal, CNC tidak menerima umpan balik posisi yang valid dan menghasilkan alarm kesalahan enkoder.

Kesalahan ini terkadang salah diatribusikan pada enkoder atau kabel umpan balik sebelum papan kontrol dipertimbangkan.

Alarm servo 9 atau A (Kesalahan terlalu besar): Jika loop kontrol arus PCB terganggu — oleh op-amp yang rusak, ADC yang rusak, atau catu daya yang hilang — penguat mengeluarkan arus yang salah atau tidak ada ke motor, kesalahan posisi menumpuk, dan CNC trip karena kesalahan pelacakan yang berlebihan.

Alarm servo SV200 / SV400 (Kesalahan komunikasi FSSB): Penerima/pemancar komunikasi serat optik pada PCB kontrol menangani tautan FSSB ke CNC.

IC transceiver FSSB yang rusak menghasilkan alarm kesalahan komunikasi ini, yang terlihat seperti kesalahan kabel atau CNC tetapi sebenarnya adalah kegagalan papan.

Perhatian Penyimpanan dan Penanganan

PCB kontrol FANUC dari seri A20B membawa IC berbasis CMOS, sensitif terhadap pelepasan muatan elektrostatik. Papan apa pun yang dilepas dari modul penguat atau dipesan sebagai suku cadang harus disimpan dan ditangani dengan tindakan pencegahan ESD: kantong antistatis, tali pergelangan tangan ESD selama penanganan, dan penyimpanan jauh dari sumber elektromagnetik yang kuat.

Sel koin litium atau cadangan kapasitor pada beberapa varian PCB ini (yang menyimpan parameter sumbu di seluruh siklus daya) harus diperiksa sebelum pemasangan — jika sumber daya cadangan telah habis, parameter harus dimuat ulang dari cadangan CNC setelah papan dipasang.

FAQ

Q1: Bagaimana ditentukan bahwa PCB A20B-2100-0030 secara spesifik yang gagal, daripada papan daya penguat atau motor?

Urutan diagnostik dimulai dengan kode alarm dan polanya. Alarm komunikasi FSSB (seri SV200) yang tetap ada setelah mengganti kabel optik menunjukkan transceiver PCB kontrol.

Alarm enkoder yang tetap ada setelah memastikan integritas kabel dan mengganti motor yang diketahui baik juga mengimplikasikan penerima enkoder PCB.

Pengukuran osiloskop pada rig uji penguat — menerapkan tegangan catu daya yang diketahui baik ke PCB dan memverifikasi sinyal jam, aktifkan, dan keluaran DSP-nya — adalah diagnostik yang pasti.

Banyak pusat servis FANUC menawarkan diagnostik penggantian papan: A20B-2100-0030 yang diketahui baik dipasang pada penguat yang dicurigai, dan jika penguat beroperasi dengan benar, PCB asli dianggap rusak.

Q2: Bisakah varian akhiran yang berbeda dari seri A20B-2100 (misalnya, -0030 vs -0031 atau -0032) digunakan secara bergantian?

Umumnya tidak. Dalam seri A20B-2100, varian empat digit terakhir yang berbeda sesuai dengan konfigurasi modul penguat yang berbeda — peringkat arus sumbu yang berbeda, jenis antarmuka yang berbeda (FSSB vs analog Tipe-A), parameter seri motor yang berbeda.

Memasang varian yang salah dapat menyebabkan alarm segera, perilaku motor yang salah, atau masalah keandalan laten. PCB pengganti harus cocok persis dengan nomor suku cadang asli.

Jika papan asli tidak terbaca, spesifikasi pesanan modul penguat (A06B-6096-HXXX atau A06B-6079-HXXX) mengidentifikasi PCB kontrol mana yang ditentukan dalam manual pemeliharaan seri Alpha FANUC.

Q3: Apakah perbaikan PCB A20B-2100-0030 itu sendiri dimungkinkan, dan apakah itu hemat biaya?

Perbaikan tingkat PCB dimungkinkan melalui pusat perbaikan spesialis FANUC yang memiliki rig uji tingkat komponen untuk papan A20B-2100.

Item perbaikan umum meliputi kapasitor elektrolitik (ganti semua di papan), optocoupler, kristal osilator jam, dan IC regulator tegangan.

Perbaikan papan penuh oleh pusat yang berpengalaman biasanya mengembalikan papan ke spesifikasi fungsional.

Efektivitas biaya tergantung pada ketersediaan suku cadang dan tarif pusat perbaikan — untuk mesin bernilai tinggi di mana waktu henti mahal, perbaikan hampir selalu hemat biaya dibandingkan dengan pengadaan papan stok baru lama, yang mungkin tidak tersedia atau dihargai premium.

Q4: Apa prosedur yang direkomendasikan saat memasang pengganti A20B-2100-0030 pada mesin yang sedang berjalan?

Matikan mesin sepenuhnya dan tunggu hingga bus DC penguat servo terdeaktivasi (amati LED indikator pengisian daya pada modul penguat).

Lepaskan PCB yang rusak dari modul penguat menggunakan tindakan pencegahan ESD. Pasang papan pengganti, pastikan semua konektor dan koneksi serat optik terpasang sepenuhnya.

Nyalakan mesin dan amati tampilan LED modul penguat saat startup — tampilan "0" atau "–" normal menunjukkan inisialisasi yang berhasil.

Periksa alarm FANUC 9001 (parameter servo tidak diatur) — jika ada, parameter sumbu untuk penguat ini mungkin perlu dimuat ulang dari cadangan. Terakhir, verifikasi umpan balik enkoder dengan menggerakkan sumbu secara perlahan dan mengonfirmasi pergerakan penghitung posisi pada tampilan CNC.

Q5: Apakah ada alternatif yang direkondisi atau diproduksi ulang untuk papan A20B-2100-0030 stok baru lama?

Ya. Beberapa perusahaan perbaikan spesialis FANUC (termasuk DNC Electronics, CNC Spares, MRO Electric, dan perusahaan setara di berbagai wilayah) menawarkan PCB seri A20B-2100 yang direkondisi dan teruji sepenuhnya.

Proses rekondisi biasanya melibatkan penggantian kapasitor penuh, pembersihan, inspeksi tingkat komponen, dan pengujian fungsional pada rig uji penguat FANUC khusus.

Papan yang direkondisi dari pemasok terkemuka sering kali memiliki garansi yang lebih lama (6–24 bulan) daripada papan stok baru lama yang surplus, dan proses pengujian memberikan tingkat kepercayaan bahwa papan tersebut berfungsi penuh — bukan hanya stok yang belum teruji.
