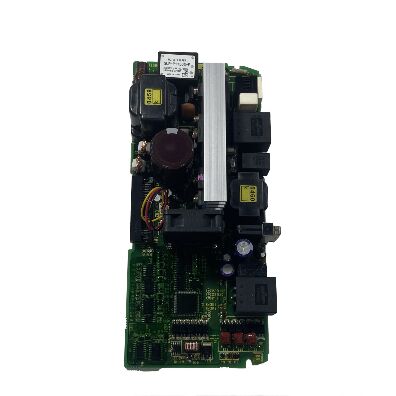

Fanuc A20B-2100-0740 Papan kontrol PC A20B21000740 A2OB-21OO-O74O

A20B-2100-0740 | FANUC αis Seri SVM1-160i Kontrol PCB — 160A Sumbu Tunggal / A06B-6114-H106 / Papan Pengkabelan A16B-2203-0662

Seri αis — Servo Alfa yang Ditingkatkan untuk CNC Berperforma Tinggi

Seri FANUC αis (Alpha iS) mewakili evolusi platform penggerak servo Alpha-i, yang secara khusus dioptimalkan untuk pemesinan berkecepatan tinggi dan berakurasi tinggi. Penunjukan "iS" (i = generasi i, S = kecepatan tinggi atau spesifikasi yang ditingkatkan) memposisikan seri ini di atas drive Alpha-i standar dalam aplikasi yang memprioritaskan kinerja kontur maksimum.

Modul SVM1 seri αis (seri A06B-6114) adalah modul penguat servo sumbu tunggal untuk platform ini, yang mencakup rentang peringkat arus puncak untuk kebutuhan motor sumbu berbeda:

A20B-2100-0740 adalah PCB kontrol untukSVM1-160i— varian arus puncak 160A, yang melayani aplikasi sumbu tunggal tugas terberat dalam rangkaian produk αis.

Spesifikasi Utama

Kontrol PCB dan Papan Pengkabelan — Fungsi Pelengkap

SVM1-160i berisi dua PCB utama:

A20B-2100-0740 (PCB kontrol):Lapisan cerdas. Berkomunikasi dengan CNC melalui FSSB, menjalankan algoritma kontrol arus HRV, memproses umpan balik encoder, dan menghasilkan sinyal penggerak gerbang untuk perangkat IGBT.

A16B-2203-0662 (papan kabel):Lapisan konektor fisik. Menyediakan koneksi terminal bus DC, koneksi output motor tiga fase, konektor kabel encoder, dan antarmuka mekanis ke kabel kabinet drive. Membawa konduktor berperingkat 160A.

Kesalahan pada A20B-2100-0740 biasanya bermanifestasi sebagai kesalahan komunikasi FSSB atau kegagalan kontrol servo. Kesalahan pada papan kabel A16B-2203-0662 bermanifestasi sebagai keluaran daya atau gejala terkait koneksi.

Skenario Aplikasi

Kesalahan papan kontrol SVM1-160i:FANUC αis SVM1-160i (A06B-6114-H106) mengembangkan alarm komunikasi FSSB. Papan kabel dan perangkat listrik diuji dengan benar. A20B-2100-0740 diidentifikasi sebagai kesalahan. Penggantian mengembalikan komunikasi dan kontrol servo.

Pemeliharaan poros pusat permesinan tugas berat:Pusat permesinan horizontal besar dengan tabel pengindeksan yang berat menggunakan SVM1-160i untuk sumbu putarnya. Selama pemeliharaan terjadwal, A20B-2100-0740 diganti secara proaktif untuk mencegah kegagalan papan kontrol dalam produksi.

Pertanyaan Umum

Q1: Apa yang dimaksud dengan seri αis dan apa perbedaannya dengan seri Alpha-i (αi) standar?

Seri αis (Alpha iS) (nomor pesanan A06B-6114) adalah versi platform penggerak Alpha-i yang disempurnakan, dioptimalkan untuk kebutuhan pemesinan cetakan dan cetakan, ruang angkasa, dan presisi tinggi dengan kecepatan tinggi dan akurasi tinggi. Seri αis menggunakan desain motor dan penggerak yang direvisi dibandingkan dengan seri standar A06B-6096 (Alpha-i FSSB). A20B-2100-0740 khusus untuk seri αis A06B-6114 dan tidak dapat dipertukarkan dengan A20B-2100-0540 yang digunakan dalam seri A06B-6096 standar.

Q2: Apakah penggantian A20B-2100-0740 memerlukan perubahan parameter servo?

Tidak. Parameter servo (ID motor, tipe encoder, nilai penguatan, batas arus) disimpan dalam memori parameter utama CNC. Mengganti PCB kontrol tidak mempengaruhi nilai-nilai yang disimpan. Setelah memasang A20B-2100-0740 pengganti, CNC membangun kembali komunikasi FSSB dan menerapkan parameter yang ada ke papan baru.

Q3: Keamanan pelepasan apa yang berlaku sebelum menangani A20B-2100-0740 di dalam SVM1-160i?

SVM1-160i memiliki bank kapasitor bus DC yang jauh lebih besar daripada varian SVM1 yang lebih kecil, karena peringkatnya 160A. Lebih banyak energi yang tersimpan berarti waktu pengosongan yang diperlukan lebih lama setelah listrik AC dicabut. Selalu ikuti waktu tunggu yang ditentukan dalam manual pemeliharaan seri αis sebelum membuka modul. Verifikasi debit dengan voltmeter DC yang dikalibrasi.

Q4: Apakah A20B-2100-0741 (papan belakang) sama dengan A16B-2203-0662?

A20B-2100-0741 terdaftar sebagai "Papan Sirkuit Papan Penggerak Servo" — komponen pengkabelan/papan belakang terkait dalam rangkaian penggerak αis SVM1. Panduan pemeliharaan FANUC αis mengidentifikasi A16B-2203-0662 secara khusus sebagai papan kabel untuk SVM1-160i (A06B-6114-H106). Keduanya melayani konektor fisik dan fungsi koneksi arus tinggi, tetapi konfirmasikan dari dokumentasi drive papan spesifik mana yang berlaku untuk modul yang dipasang.

Q5: Dapatkah A20B-2100-0740 digunakan di SVM1-360i (A06B-6114-H109)?

Tidak. SVM1-360i menggunakan PCB kontrol yang berbeda (A20B-2100-0830) dan papan kabel yang berbeda (A16B-2203-0625). Peringkat arus puncak 360A memerlukan penskalaan umpan balik arus dan perangkat keras antarmuka penggerak gerbang yang berbeda dibandingkan dengan 160A SVM1-160i. Papan kontrol ini melayani peringkat arus tertentu dalam keluarga αis SVM1 dan tidak dapat dipertukarkan antar model.
