PCB Kontrol Spindel — Kecerdasan di Dalam Modul Spindel

Modul amplifier spindel FANUC Alpha-i (seri Alpha SPMC i) adalah unit penggerak yang menggerakkan motor spindel utama peralatan mesin. Dibutuhkan daya bus DC dari PSM (Modul Catu Daya) dan mengubahnya menjadi output AC berfrekuensi variabel dan tegangan variabel yang diperlukan untuk mempercepat spindel, menahannya pada kecepatan terprogram di bawah beban pemotongan, dan melakukan orientasi spindel yang tepat untuk penggantian pahat.

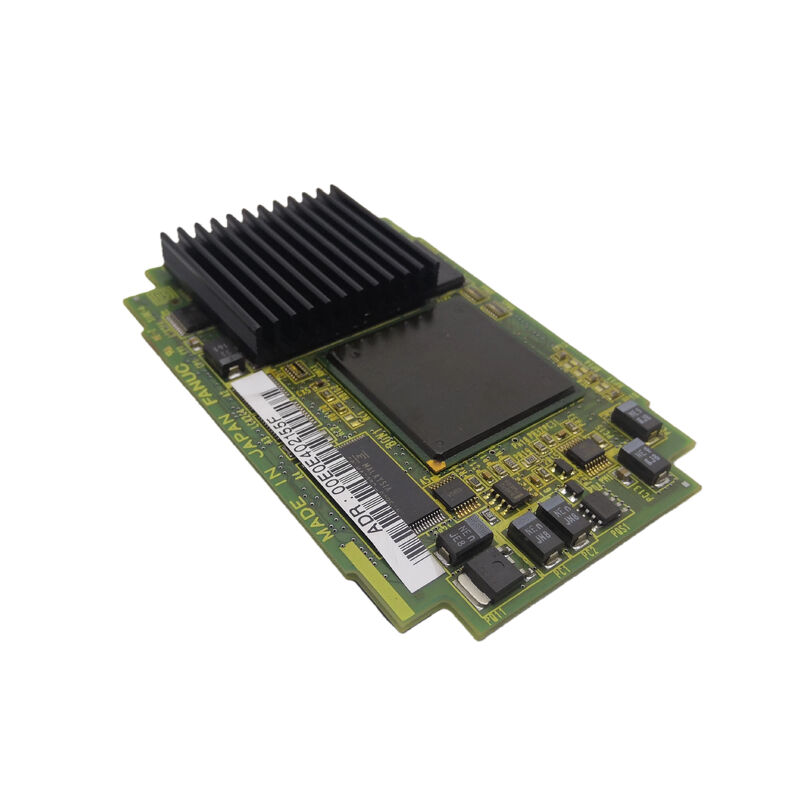

Semua kecerdasan ini ada pada PCB kontrol di dalam modul spindel. A20B-2100-0802 adalah papan kontrol dan antarmuka — lapisan elektronik yang:

Menerima perintah kecepatan dari CNC:Melalui antarmuka spindel serial, PCB kontrol menerima kecepatan spindel yang diperintahkan CNC, menerima fungsi kode-M (spindle start, stop, orientasi), dan mengembalikan status spindel kembali ke CNC.

Menjalankan pengaturan kecepatan:PCB kontrol menjalankan algoritme kontrol kecepatan loop tertutup — membandingkan kecepatan yang diperintahkan dengan sinyal umpan balik dari sensor kecepatan motor dan menghasilkan perintah frekuensi dan tegangan keluaran yang diperlukan untuk mempertahankan kecepatan yang diperintahkan di bawah beban pemotongan yang bervariasi.

Mengelola fungsi perlindungan:Sinyal kecepatan berlebih, arus berlebih, panas berlebih pada motor, dan gangguan bus DC diproses oleh papan kontrol. Ketika ambang perlindungan terlampaui, papan akan membuat spindel tersandung dan menghasilkan kode alarm yang sesuai.

Mengontrol tahap IGBT keluaran:Sinyal penggerak gerbang dari papan kontrol mengalihkan perangkat daya IGBT modul spindel, menghasilkan arus motor tiga fase.

Informasi Produk Utama

Kegagalan Papan Kontrol Spindel — Gejala

Ketika PCB kontrol spindel gagal, spindel mesin tidak dapat berfungsi secara normal. Presentasi kesalahan yang umum:

Spindle tidak mencapai kecepatan yang diperintahkan:Loop pengaturan kecepatan gagal — spindel menjalankan loop terbuka pada kecepatan yang salah atau tidak dapat merespons perubahan beban.

Alarm komunikasi spindel:CNC kehilangan komunikasi spindel serial (kode alarm SP01, SP02, SP08 tergantung pada generasi CNC) — hubungan serial antara kartu spindel CNC dan A20B-2100-0802 terputus.

Alarm spindel segera diaktifkan:Sirkuit proteksi pada papan kontrol mendeteksi kondisi yang menghalangi pengoperasian normal — menghasilkan kode alarm spindel yang tidak disebabkan oleh motor eksternal, kabel, atau gangguan termal.

Skenario Aplikasi

Kesalahan papan kontrol modul spindel Alpha-i:Spindel pusat permesinan menimbulkan alarm komunikasi serial dan tidak dapat dimulai. Uji motor spindel dan kabel dengan benar. PCB kontrol spindel A20B-2100-0802 diidentifikasi sebagai kesalahan. Penggantian papan memulihkan komunikasi spindel dan pengaturan kecepatan.

Kegagalan pengaturan kecepatan spindel:Spindel bubut CNC tidak dapat mempertahankan kecepatan yang diperintahkan di bawah beban pemotongan — kecepatan turun secara signifikan dan tidak pulih. Perangkat keras algoritma kontrol kecepatan A20B-2100-0802 salah. Penggantian papan mengembalikan regulasi kecepatan yang ketat.

Pertanyaan Umum

Q1: Dapatkah A20B-2100-0802 diganti tanpa melepas modul spindel lengkap?

Tidak. A20B-2100-0802 adalah PCB internal di dalam rumah modul spindel Alpha-i. Untuk mengakses papan, modul harus dikeluarkan dari kabinet drive, dibuka di bangku, dan ekstraksi papan internal dilakukan mengikuti prosedur manual perawatan amplifier spindel FANUC. Papan dapat diganti tanpa mengganti rumah, papan kabel, atau perangkat listrik jika masih utuh.

Q2: Apakah A20B-2100-0802 membawa perangkat lunak motor spindel (firmware)?

Papan kelas A20B-2100-0800 yang pengaturan perangkat lunak motornya (kode H550, H553, H570, H580 yang menunjukkan firmware jenis motor) berada di papan kontrol spindel. Saat mencari pengganti A20B-2100-0802, konfirmasikan apakah board dilengkapi dengan firmware tipe motor yang sama dengan aslinya. Jika papan firmware kosong atau berbeda dipasang, pengaturan parameter spindel di CNC (parameter pemilihan motor) harus diverifikasi dan firmware papan mungkin perlu diperbarui agar sesuai dengan motor spindel yang dipasang.

Q3: Kode alarm spindel apa yang menunjukkan A20B-2100-0802 mungkin gagal?

Alarm spindel yang mengarah ke papan kontrol meliputi: SP01 (motor terlalu panas — mungkin kesalahan pemrosesan papan kontrol jika suhu motor dipastikan normal), SP02 (penyimpangan kecepatan — mungkin kegagalan regulasi), SP08 (kesalahan komunikasi serial spindel — terputusnya hubungan antara CNC dan papan kontrol spindel), dan SP24/SP25/SP30 (alarm terkait IPM atau perangkat daya yang mungkin berasal dari perintah penggerak gerbang yang salah dari papan kontrol). Kesalahan eksternal (belitan motor, encoder, perkabelan) harus disingkirkan terlebih dahulu.

Q4: Apakah penggantian A20B-2100-0802 memerlukan perubahan parameter spindel?

Sebagian besar parameter spindel disimpan dalam memori parameter utama CNC dan diterapkan kembali secara otomatis setelah memasang papan pengganti. Namun, jika papan dilengkapi firmware motor tertanam (seperti dijelaskan dalam catatan keluarga A20B-2100-0800), verifikasi bahwa parameter pemilihan spindel CNC cocok dengan firmware pada papan pengganti. Firmware motor yang salah dan ketidakcocokan parameter menyebabkan kinerja spindel yang buruk atau kondisi alarm.

Q5: Bagaimana prosedur pelepasan yang aman sebelum mengakses A20B-2100-0802?

Modul spindel Alpha-i berisi bank kapasitor bus DC yang menahan tegangan berbahaya setelah listrik dicabut. Panduan pemeliharaan amplifier spindel FANUC Alpha-i menentukan waktu pengosongan untuk peringkat daya modul tertentu. Selalu tunggu waktu yang ditentukan dan verifikasi dengan voltmeter DC sebelum membuka modul. LED indikator pengisian daya modul spindel (jika ada) memberi sinyal saat pengosongan sedang berlangsung.
