A20B-2100-0830 | FANUC αis SVM1-360i Kontrol PCB — 360A Sumbu Tunggal / A06B-6114-H109 / Papan Pengkabelan A16B-2203-0625 / Asli Jepang

SVM1-360i — Modul Sumbu Tunggal dengan Arus Tertinggi di Seri αis

Dalam rangkaian modul servo sumbu tunggal FANUC αis (Alpha iS) (seri A06B-6114), SVM1-360i adalah varian paling kuat. Pada arus keluaran puncak 360A, ia menempati posisi teratas dalam rangkaian produk αis SVM1:

Peringkat arus puncak 360A pada SVM1-360i menunjukkan peningkatan sebesar 2,25 kali lipat dibandingkan SVM1-160i (160A). Perbedaan ini membenarkan perbedaan PCB kontrol (A20B-2100-0830 vs A20B-2100-0740) dan papan pengkabelan yang berbeda (A16B-2203-0625 vs A16B-2203-0662) — perangkat keras kedua papan disesuaikan dengan aplikasi 360A.

Spesifikasi Utama

Kontrol PCB — Mengelola Puncak 360A secara Real Time

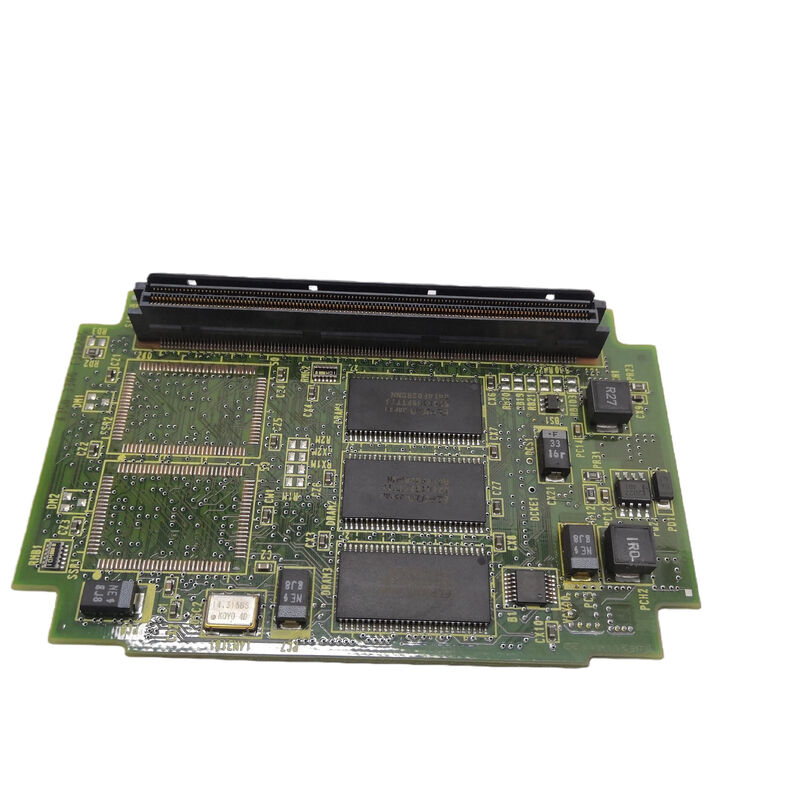

PCB kontrol A20B-2100-0830 memberikan semua kecerdasan untuk SVM1-360i:

Komunikasi serat optik FSSB:Menerima perintah posisi sumbu dari kartu servo FSSB CNC dan mengembalikan umpan balik encoder pada setiap siklus interpolasi, memberikan CNC data posisi saat ini yang tepat.

Kontrol HRV saat ini:Algoritme kontrol arus Vektor Respons Tinggi berjalan di prosesor A20B-2100-0830, mengatur arus keluaran 360A menuju nilai yang diperintahkan dengan bandwidth tinggi. Regulasi arus yang cepat dan akurat sangat penting untuk aplikasi inersia besar SVM1-360i — di mana servo harus merespons perubahan beban dengan cepat tanpa melampaui batas.

Pemantauan perlindungan:Jalur arus 360A menghasilkan panas yang besar pada perangkat listrik. A20B-2100-0830 memantau sensor termal, sinyal kesalahan arus, dan kondisi bus DC — menghasilkan kode alarm dan membuat drive tersandung ketika ambang batas perlindungan terlampaui.

Skenario Aplikasi

Kesalahan papan kontrol SVM1-360i:FANUC αis SVM1-360i (A06B-6114-H109) mengembangkan alarm komunikasi FSSB. Papan kabel dan perangkat listrik dipastikan utuh. A20B-2100-0830 diganti. Komunikasi FSSB dan kontrol servo dipulihkan.

Pemeliharaan pusat permesinan dirgantara besar:Pusat permesinan 5-sumbu yang menggunakan penggerak SVM1-360i untuk sumbu meja putar yang berat menjadwalkan penggantian preventif PCB kontrol A20B-2100-0830 untuk mencegah kegagalan papan dalam produksi pada peralatan produksi penting.

Pertanyaan Umum

Q1: Apakah A20B-2100-0830 kompatibel dengan SVM1-160i (A06B-6114-H106)?

Tidak. A20B-2100-0830 adalah PCB kontrol khusus untuk SVM1-360i (A06B-6114-H109). SVM1-160i menggunakan A20B-2100-0740. Penskalaan umpan balik saat ini, antarmuka penggerak gerbang, dan ambang batas perlindungan pada PCB kontrol disesuaikan dengan peringkat daya spesifik modul. Memasang A20B-2100-0830 pada SVM1-160i akan menghasilkan regulasi arus yang salah.

Q2: Apakah seri αis SVM1-360i mendukung HRV3 seperti modul αis yang lebih kecil?

Ya. Dokumen spesifikasi seri FANUC αis mengonfirmasi kemampuan HRV3 untuk rentang αis SVM1, dengan menyatakan "saat menggunakan HRV3, gunakan papan Wiring A16B-2202-074X / PCB A20B-2100-054X" untuk modul yang lebih kecil, dan 360i dan 160i yang lebih besar mengikuti arsitektur berkemampuan HRV3 yang sama. A20B-2100-0830 mendukung kontrol arus bandwidth tinggi yang diperlukan untuk aplikasi servo inersia besar.

Q3: Apa saja persyaratan keselamatan pelepasan untuk SVM1-360i sebelum mengakses A20B-2100-0830?

SVM1-360i memiliki bank kapasitor terbesar di kisaran αis SVM1 karena rating 360A dan kebutuhan penyimpanan energi pada tingkat daya ini. Waktu pengosongan setelah listrik dicabut lebih lama dibandingkan modul yang lebih kecil. Ikuti spesifikasi tunggu pengosongan manual pemeliharaan seri αis dengan tepat. Verifikasi dengan voltmeter DC yang dikalibrasi. Jangan pernah membuka modul hanya berdasarkan waktu yang telah berlalu — konfirmasi voltmeter wajib dilakukan.

Q4: Berapa biaya penggantian A20B-2100-0830 dibandingkan dengan penggantian modul SVM1-360i yang lengkap?

Penggantian papan kontrol A20B-2100-0830 biasanya jauh lebih murah dibandingkan penggantian rakitan modul A06B-6114-H109 SVM1-360i yang lengkap. Modul lengkap berisi papan kabel, perangkat daya, heatsink, dan housing — komponen yang tidak aus jika terjadi kegagalan papan kontrol. Penggantian tingkat papan adalah pendekatan yang hemat biaya ketika diagnosis kesalahan memastikan bahwa papan kontrol adalah satu-satunya komponen yang gagal.

Q5: Apakah A20B-2100-0830 memerlukan inisialisasi setelah pemasangan?

Tidak diperlukan inisialisasi papan khusus setelah memasang A20B-2100-0830. Komunikasi FSSB dibuat secara otomatis ketika CNC dan sistem penggerak menyala. Parameter servo disimpan dalam memori utama CNC dan diterapkan ke papan kontrol baru saat startup. Verifikasi kesiapan servo dan jalankan pengujian kecepatan rendah sebelum mengembalikan alat berat ke produksi. Konfirmasikan bahwa layar deteksi servo FSSB di CNC menunjukkan sumbu yang diidentifikasi dengan benar setelah penggantian papan.
