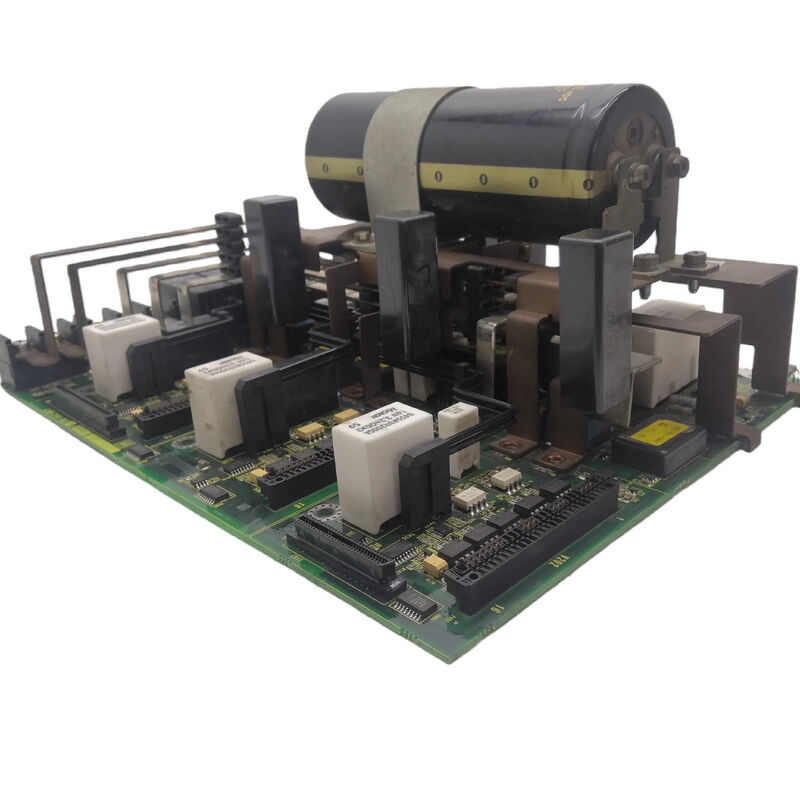

Fanuc A20B-2101-0025 Papan sirkuit A2OB21O1OO25 A20B21010025

A20B-2101-0025 ∙ FANUC Beta iSVSP3-40/40/40-15i Triple-Axis Power PCB ∙ A06B-6134-H303 / 3×40A Servo + 15kW Spindle / Power Wiring Card

Tiga poros servo dan spindle dalam satu unit

A20B-2101-0025 melayani varian yang paling mampu dalam seri FANUC A06B-6134 Beta SVSP: konfigurasi tiga sumbu.Di mana dua sumbu A06B-6134-H203 mencakup mesin bubut dua sumbu dan pusat pemesinan sederhana, A06B-6134-H303 (H303 # A atau H303 # C) menambahkan saluran servo ketiga memungkinkan konfigurasi pusat pemesinan 3-sumbu dalam format unit terintegrasi yang sama.

Pengangkatan SVSPM1-40/40/40-15i memecah kemampuan:

• 40/40/40:Tiga saluran sumbu servo, masing-masing dengan nilai puncak 40A
• 15i:Penguat spindle terintegrasi 15kW
• SVSPM1:Modul terintegrasi tunggal (sebagai lawan dari PSM + SVM + SPM terpisah)

Dibandingkan dengan dua sumbu A20B-2101-0022,sumbu tiga A20B-2101-0025 menyediakan saluran servo 40A tambahan yang dibutuhkan untuk sumbu servo motor ketiga memungkinkan pusat pemesinan vertikal CNC 3-sumbu yang kompak dalam satu unit drive terintegrasi.

Informasi Produk Utama

iSVSP3 vs iSVSP2 Why the Third Axis Changes the Power Board (Mengapa Poros Ketiga Mengubah Papan Daya)

Unit dua sumbu (A20B-2101-0022 untuk H203) dan unit tiga sumbu (A20B-2101-0025 untuk H303) menggunakan papan daya yang berbeda karena skala perangkat keras fisik dengan sumbu dihitung:

• Tiga tahap output servo membutuhkan lebih banyak area PCB untuk konduktor output, konektor, dan sensor arus
• DC bus beban dari tiga sumbu servo ditambah spindle lebih tinggi dari dari dua sumbu ditambah spindle
• Tata letak papan daya harus mengakomodasi perangkat IGBT tambahan, koneksi heatsink mereka dan kabel drive gerbang mereka

Perbedaan-perbedaan ini membuat A20B-2101-0025 secara fisik berbeda dari A20B-2101-0022 - papan tidak dapat ditukar.

Skenario Aplikasi

βiSVSP3 kesalahan papan daya:Sebuah pusat pemesinan CNC 3 sumbu dengan unit A06B-6134-H303#A SVSP3 mengembangkan alarm perlindungan perangkat keras yang mempengaruhi ketiga sumbu servo dan spindle secara bersamaan.A20B-2101-0025 papan daya diidentifikasi sebagai kesalahan. Penggantian papan mengembalikan semua empat saluran.

Perbaikan penggerak pusat mesin kompak:Pusat pengolahan vertikal CNC kecil yang menggunakan sistem penggerak SVSP3 bersumbu tiga sebagai sistem penggerak lengkapnya membutuhkan penggantian papan daya.A20B-2101-0025 menyediakan satu-satunya pilihan perbaikan tingkat papan yang tersedia untuk unit khusus ini.

FAQ

T1: Apakah A20B-2101-0025 digunakan dalam kedua varian H303#A dan H303#C dari A06B-6134?

A06B-6134-H303 ada dalam varian #A (interface standar) dan #C (interface tipe C).Papan daya A20B-2101-0025 menyediakan tahap output arus tinggi fungsi independen dari jenis antarmuka komunikasiApakah kedua varian berbagi papan daya yang sama tergantung pada apakah ada konektor atau perbedaan perangkat keras yang ada di antara mereka.

T2: Servo motor apa yang dapat didorong oleh saluran 40A dari A20B-2101-0025?

Puncak 40A per saluran mendukung FANUC Beta servo motor yang dinilai untuk puncak hingga 40A yang mencakup motor kelas bi22 hingga bi40 dan model seri biS yang sebanding.Ini secara signifikan lebih tinggi daripada saluran 13A dari varian dua sumbu H203, memungkinkan servo motor yang lebih besar untuk beban poros pusat pengolahan 3-sumbu yang lebih menuntut.

T3: Bisakah A20B-2101-0025 menggantikan A20B-2101-0022 dalam unit dua sumbu?

Tidak. Papan daya tiga sumbu (A20B-2101-0025) memiliki tata letak fisik dan konfigurasi konektor yang berbeda dari papan dua sumbu (A20B-2101-0022).Mereka melayani nomor urutan modul yang berbeda (H303 vs H203) dan tidak dapat ditukar..

T4: Apa persyaratan keselamatan pembuangan untuk A06B-6134-H303 sebelum mengakses A20B-2101-0025?

Unit SVSP3 memiliki bank kapasitor internal yang lebih besar daripada unit H203 bersumbu ganda, karena saluran servo tambahan dan daya gabungan yang lebih tinggi.Mengizinkan waktu tunggu debit penuh per manual pemeliharaan FANUC sebelum mengakses papan internal. Memverifikasi debit dengan voltmeter DC yang dikalibrasi selain mengamati setiap indikator muatan LED.

T5: Apakah mengganti A20B-2101-0025 mempengaruhi parameter CNC?

Tidak, semua parameter servo dan spindle berada di memori parameter utama CNC.Setelah memasang pengganti A20B-2101-0025 dan memulihkan daya, CNC menerapkan parameter yang ada untuk ketiga saluran servo dan spindle secara otomatis.
