Penggunaan FANUC A20B-2101-0071 A20B21010071 A2OB-21O1-OO71

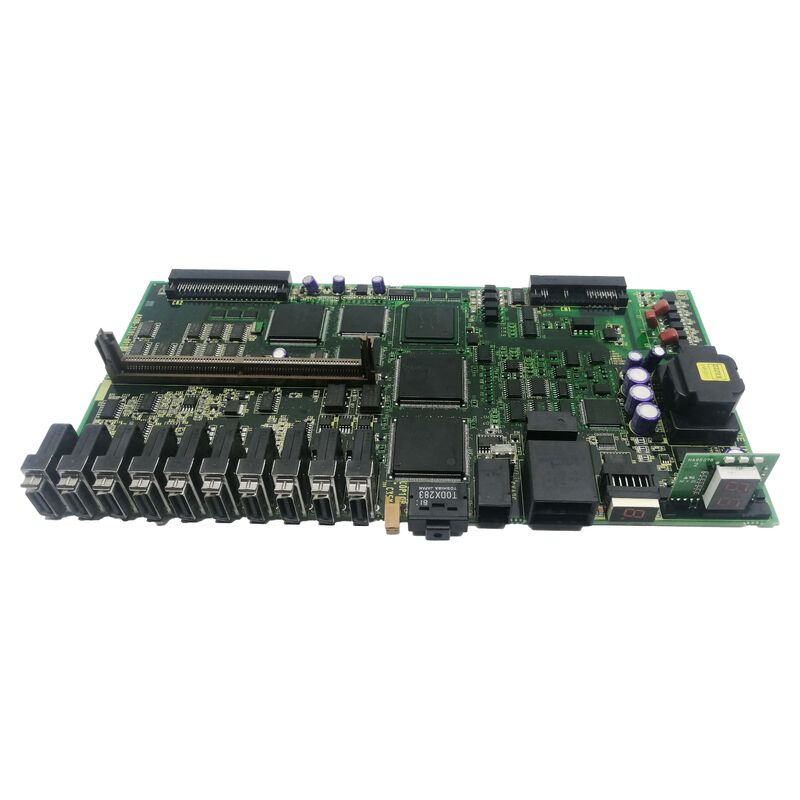

A20B-2101-0071 FANUC A20B-2101 Series Drive Control PCB Servo / Spindle Drive Systems / CNC dan Otomasi / Jepang Asli

A20B-2101 ¢ Seri Papan Drive

Seri A20B-2101 adalah rangkaian komprehensif FANUC dari kontrol drive dan PCB daya untuk servo dan modul amplifier spindle.Seri ini mencakup seluruh rangkaian produk drive FANUC dari servo drive ekonomi Beta-i hingga servo dan modul spindle kinerja tinggi Alpha-i, dan termasuk aplikasi servo drive robot.

Papan yang berbeda dalam seri A20B-2101 mencakup peran fungsional yang berbeda:

Papan kontrol PC untuk Beta-i SVM1:Termasuk A20B-2101-0050 (untuk SVM1-4i, 20i, 40i) dan A20B-2101-0051 (untuk SVM1-80i, 40HVi).dan drive gerbang PWM untuk modul servo sumbu tunggal Beta-i.

Papan daya untuk modul Beta-i:Termasuk A20B-2101-0090 dan A20B-2101-0091 PCB daya yang membawa koneksi output motor arus tinggi dan perangkat keras drive gerbang IGBT untuk varian Beta-i SVM1 yang lebih kecil.

Papan kontrol spindle:Termasuk PCB spindle kelas A20B-2101-0350 untuk modul drive spindle FANUC, mengelola pengaturan kecepatan spindle dan orientasi spindle.

Papan daya robot servo:Termasuk papan untuk robot servo amplifier seri FANUC lapisan daya di dalam modul drive robot bersama.

Papan pasokan listrik:Termasuk papan kelas A20B-2101-0390 untuk seri Alpha-i PSM (Power Supply Module) FANUC, yang menampilkan layar LED 7-segmen untuk pemantauan sistem.

A20B-2101-0071 adalah papan khusus dalam keluarga ini, melayani fungsi drive atau kontrol yang dirancang untuknya.

Informasi Produk Utama

Keamanan tingkat board di modul drive FANUC

Modul penggerak FANUC dirancang dengan tumpukan PCB yang dapat diganti. Rumah modul biasanya berisi papan kabel (lapisan konektor fisik pasif) dan satu atau lebih PCB aktif.

Perbaikan yang ditargetkanKegagalan pada tingkat papan mengisolasi penggantian pada PCB yang rusak tertentu tidak seluruh modul.

Perlindungan parameter:Parameter drive berada di memori utama CNC, bukan di PCB drive.

Efisiensi biaya:Penggantian tingkat PCB biasanya lebih murah daripada penggantian modul penuh.

Skenario Aplikasi

Kesalahan papan modul drive:Sebuah FANUC CNC atau robot servo drive modul mengembangkan alarm terus menerus Setelah sistematis kesalahan diagnosis mengkonfirmasi papan kabel dan perangkat daya utuh,A20B-2101-0071 diidentifikasi sebagai komponen yang rusakPenggantian mengembalikan operasi drive normal.

Inventaris suku cadang:Fasilitas yang mengoperasikan sistem CNC atau robot FANUC mempertahankan A20B-2101-0071 sebagai suku cadang bengkel untuk memungkinkan perbaikan tingkat papan yang cepat.

FAQ

Q1: Bagaimana saya mengkonfirmasi A20B-2101-0071 adalah papan yang benar untuk modul drive saya?

Membaca nomor bagian dari label papan di dalam modul drive tertentu. Jika label membaca A20B-2101-0071, ini adalah penggantian dikonfirmasi.Referensi silang terhadap daftar suku cadang dalam manual pemeliharaan FANUC untuk model modul yang berlaku untuk mengidentifikasi peran fungsional papan.

T2: Apakah mengganti A20B-2101-0071 memerlukan perubahan parameter?

Tidak. Semua parameter drive motor ID, jenis encoder, batas arus, servo gain disimpan di memori parameter utama CNC.Setelah memasang pengganti, CNC membangun kembali komunikasi dengan modul dan menerapkan parameter yang ada.

T3: Prosedur keamanan apa yang berlaku sebelum mengakses A20B-2101-0071 di dalam modul drive?

Modul drive mengandung DC bus kondensator yang mempertahankan tegangan berbahaya setelah listrik utama dikeluarkan..Konfirmasi debit dengan mengamati indikator muatan LED dan mengukur tegangan bus DC dengan voltmeter yang dikalibrasi sebelum mengakses papan internal.

T4: Apakah A20B-2101-0071 digunakan dalam mesin alat CNC atau aplikasi penggerak robot?

Seri A20B-2101 melayani drive alat mesin CNC FANUC dan drive robot servo, karena FANUC berbagi drive arsitektur perangkat keras di kedua lini produk.Aplikasi spesifik tergantung pada modul host. Konfirmasi tipe sistem host dari dokumentasi modul drive sebelum memesan.

T5: Bisakah A20B-2101-0071 diperbaiki pada tingkat komponen?

Untuk sistem produksi kritis, penggantian langsung biasanya lebih cepat.Perbaikan dapat dilakukan untuk kerusakan yang melibatkan komponen diskrit yang dapat diidentifikasi ketika stok pengganti tidak tersedia atau ketika pertimbangan biaya mendukung perbaikan daripada penggantian.
