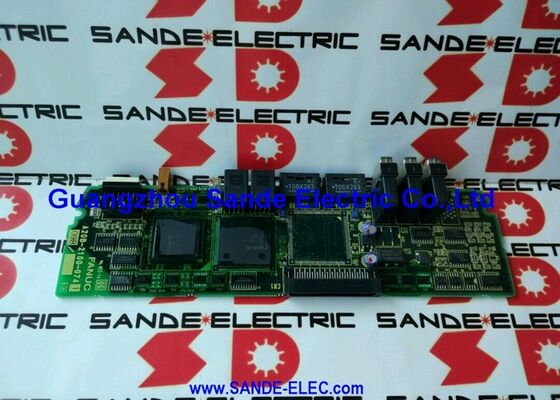

1 PC digunakan Fanuc A20B-2101-0350 PCB Board Dalam kondisi baik A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 ∙ FANUC Alpha iSP Spindle Control PCB ∙ A06B-6141 / Tipe A / 6141 Seri Spindle Drive

A06B-6141 Amplifier Spindle Alpha iSP

A20B-2101-0350 adalah PCB kontrol Tipe A yang dipasang di dalam penguat spindle seri Alpha iSP (i Spindle) FANUC A06B-6141.A06B-6141 adalah FANUC Alpha i-series amplifier spindle terintegrasi menggabungkan rectifier, regenerative braking, dan fungsi inverter spindle dalam satu unit kompak.

Control PCB (A20B-2101-0350) adalah lapisan intelijen drive.

Kontrol kecepatan spindle:Menerima perintah kecepatan dari CNC melalui antarmuka spindle serial dan menghitung frekuensi output inverter dan tegangan yang diperlukan untuk mencapai kecepatan spindle yang diperintahkan.

Kontrol orientasi:Mengelola fungsi orientasi spindle

Komunikasi serial:Mengelola komunikasi antara CNC dan drive spindle melalui protokol spindle serial FANUC ¢ mengirimkan data status (kecepatan, beban,kesalahan) kembali ke CNC dan menerima perintah (referensi kecepatan, mode, aktifkan).

Fungsi perlindungan:Pemantauan suhu drive, overcurrent, overvoltage, dan integritas umpan balik encoder ¢ menghasilkan kode alarm yang sesuai pada tampilan drive ketika kondisi kesalahan terdeteksi.

Spesifikasi Utama

Fungsi Konektor

A20B-2101-0350 membawa beberapa konektor yang ditentukan yang berinteraksi dengan sisa sistem penggerak:

CXA2A / CXA2B:Konektor komunikasi spindle serial

JA7A / JA7B:Konektor umpan balik pengkode posisi motor spindle menerima data kecepatan dan posisi motor dari pengkode yang dipasang pada motor spindle.

JYA2 / JYA3:Konektor umpan balik tambahan biasanya untuk sinyal pengkode posisi atau sensor orientasi yang digunakan dalam orientasi spindle dan fungsi sumbu Cs.

JX4 / JY1:Konektor antarmuka untuk sinyal tambahan termasuk amplifier spindle siap, output alarm, atau sinyal I/O mesin.

Skenario Aplikasi

A06B-6141 spindle drive alarm ‡ kontrol PCB kesalahan:FANUC Alpha iSP spindle amplifier mengembangkan alarm tingkat kontrol (bukan kesalahan daya).PCB kontrol A20B-2101-0350 diidentifikasi sebagai kesalahanPenggantian mengembalikan fungsi drive spindle.

Kegagalan orientasi spindle:Sebuah pusat pengolahan CNC mengembangkan kesalahan orientasi spindle spindle gagal berhenti di posisi yang benar untuk perubahan alat.A20B-2101-0350 diidentifikasi sebagai kesalahan kontrol.

FAQ

T1: Bagaimana saya mengkonfirmasi A20B-2101-0350 adalah PCB kontrol yang benar untuk drive spindle saya?

Mengidentifikasi nomor model amplifier spindle dari nama pelat drive jika dibaca A06B-6141, maka A20B-2101-0350 adalah PCB kontrol Tipe A yang benar.Periksa juga penunjukan "Tipe A" dari label papan yang dipasang"Seri 6141" dalam deskripsi produk sejajar langsung dengan ampli spindle A06B-6141.

T2: Apa "Tipe A" dalam konteks papan kontrol spindle A06B-6141?

Penguat spindle FANUC dapat menggunakan konfigurasi PCB kontrol yang berbeda..Pemasangan jenis yang salah (Tipe B di posisi Tipe A) akan menyebabkan kegagalan komunikasi atau kesalahan kontrol.

T3: Alarm spindle apa yang secara khusus menunjukkan kesalahan A20B-2101-0350?

Gangguan PCB kontrol biasanya menghasilkan alarm di kelompok komunikasi serial spindle atau kode kesalahan tingkat kontrol seperti alarm 9 (kesalahan komunikasi serial), alarm 24 (kesalahan kontrol motor),atau alarm 73 (kesalahan kartu kontrol) seperti yang ditampilkan pada LED driveAlarm tahap daya (overcurrent, overvoltage) biasanya menunjuk ke PCB daya atau IGBTs daripada papan kontrol.

T4: Apakah penggantian A20B-2101-0350 membutuhkan parameter spindle masuk kembali?

Parameter spindle berada di memori parameter spindle CNC, bukan di PCB kontrol drive.CNC mengunduh ulang parameter spindle ke drive melalui antarmuka spindle serial selama urutan inisialisasi power-on. Memverifikasi operasi spindle normal di seluruh kisaran kecepatan sebelum kembali ke produksi.

T5: Apa tindakan pencegahan ESD dan keselamatan yang berlaku saat mengganti A20B-2101-0350?

Matikan CNC dan drive spindle sepenuhnya.Memverifikasi kondensator bus DC drive sepenuhnya dikosongkan dengan menggunakan voltmeter DC yang dikalibrasi sebelum membuka kabinet drive. Berurusan dengan A20B-2101-0350 dengan tali pergelangan tangan anti-statis di tanah pada permukaan yang aman ESD.
