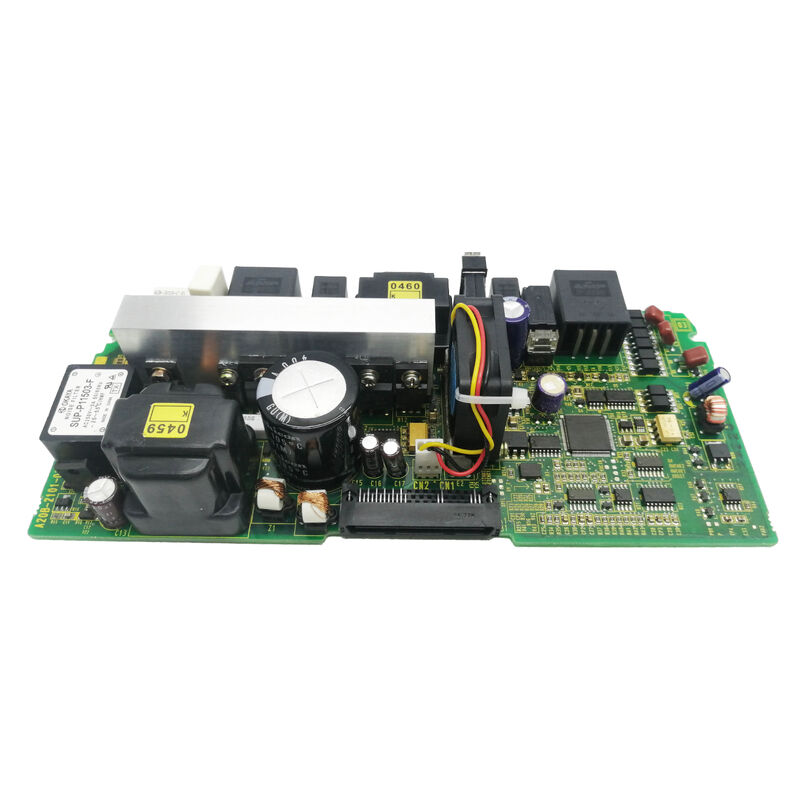

1 PC digunakan Fanuc A20B-2101-0390 PCB Board A20B21010390 A2OB-21O1-O39O

A20B-2101-0390∙ FANUC Alpha I Series Power Supply PCB 7 Segmen LED / On-Board Noise Filter / Printed Circuit PSM Board

Alpha I Power Supply Module

A20B-2101-0390 adalah papan pasokan listrik sirkuit cetak untuk sistem drive seri Alpha I FANUC.Power Supply Module (PSM) berfungsi sebagai unit konversi daya pusat untuk seluruh sistem penggerak, termasuk servo dan amplifier spindle yang terhubung ke bus DC bersama..

A20B-2101-0390 PCB adalah papan kontrol dan pemantauan dalam PSM, mengelola:

Kontrol koreksi:PSM mengkonversi daya arus utama AC tiga fase yang masuk ke tegangan bus DC yang diatur.

Pengelolaan energi regeneratif:Ketika sumbu servo atau spindle melambat, mereka menghasilkan energi regeneratif.PSM mengelola energi ini, baik dengan mengembalikannya ke jaringan AC (dalam konfigurasi PSM regeneratif) atau membuangnya melalui resistor regeneratif.. A20B-2101-0390 mengontrol regeneratif beralih.

Pemantauan bus DC:PCB catu daya memantau tegangan bus DC secara real time, mendeteksi kondisi overvoltage dan undervoltage dan memicu penutupan pelindung sebelum elektronik daya rusak.

Tampilan status:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.

Spesifikasi Utama

Filter kebisingan di pesawat

Spesifikasi "filter kebisingan di atas kapal" mengidentifikasi penyaringan EMI (Interferensi Elektromagnetik) terintegrasi pada A20B-2101-0390. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.

Filter suara terintegrasi pada A20B-2101-0390:

Penghapusan EMI yang dilakukan:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.

Kepatuhan:On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.

Skenario Aplikasi

Kegagalan PCB catu daya PSM:Sebuah sistem penggerak FANUC Alpha I mengembangkan alarm tingkat PSM bus DC tidak dapat ditetapkan atau sistem dimulai segera pada power-up.PCB catu daya A20B-2101-0390 diidentifikasi sebagai kesalahanPenggantian mengembalikan pendirian bus DC dan operasi drive normal.

Perbaikan sistem penggerak Alpha I:Sistem penggerak Alpha I di fasilitas produksi menjalani perawatan terencana yang komprehensif.A20B-2101-0390 diganti sebagai bagian dari pembaruan elektronik PSM untuk memastikan operasi catu daya yang dapat diandalkan.

FAQ

T1: Apa peran dari PCB catu daya PSM dalam sistem penggerak Alpha I?

Dalam arsitektur Alpha I FANUC, PSM adalah unit konversi daya pusat A20B-2101-0390 adalah PCB kontrol dalam PSMTanpa PSM fungsional, tidak ada servo atau spindle drive dalam sistem yang dapat beroperasi.

T2: Apa yang ditunjukkan oleh kode LED 7 segmen pada A20B-2101-0390?

Tampilan 7-segmen menunjukkan dua jenis informasi: kode status selama operasi normal (mengkonfirmasi PSM aktif dan bus DC siap) dan kode alarm selama kondisi kesalahan.Kode alarm bernomor ¢ setiap angka sesuai dengan jenis kesalahan tertentu yang didokumentasikan dalam manual pemeliharaan servo amplifier FANUC Alpha IMembaca kode yang ditampilkan adalah titik awal untuk setiap diagnosis kesalahan PSM.

T3: Apa tindakan pencegahan keselamatan yang diperlukan sebelum mengganti A20B-2101-0390?

PSM berisi kapasitor filter besar yang menyimpan energi DC tegangan tinggi (biasanya bus DC 300~600V) setelah daya listrik dihapus.matikan dan kunci pasokan listrik, kemudian tunggu waktu pembuangan yang ditentukan dalam manual pemeliharaan (biasanya 5~10 menit).

T4: Apakah mengganti A20B-2101-0390 membutuhkan konfigurasi ulang sistem penggerak?

PCB catu daya PSM tidak mengandung penyimpanan parameter yang dapat dikonfigurasi oleh pengguna. Semua parameter servo dan spindle berada di memori parameter CNC.Setelah memasang pengganti A20B-2101-0390 dan memulihkan daya utama, PSM harus menetapkan bus DC normal. Memverifikasi tampilan 7-segmen menunjukkan status siap yang benar sebelum mengaktifkan CNC dan menguji servo dan spindle drive.

T5: Apa yang membedakan PSM Alpha I (A20B-2101-0390) dari PSM seri Alpha sebelumnya?

Penunjukan "Alpha I" menunjukkan generasi seri i dari sistem penggerak Alpha dari FANUC, sebuah evolusi dari seri Alpha sebelumnya dengan kinerja yang lebih baik, integrasi yang lebih tinggi,dan protokol komunikasi yang diperbarui. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
