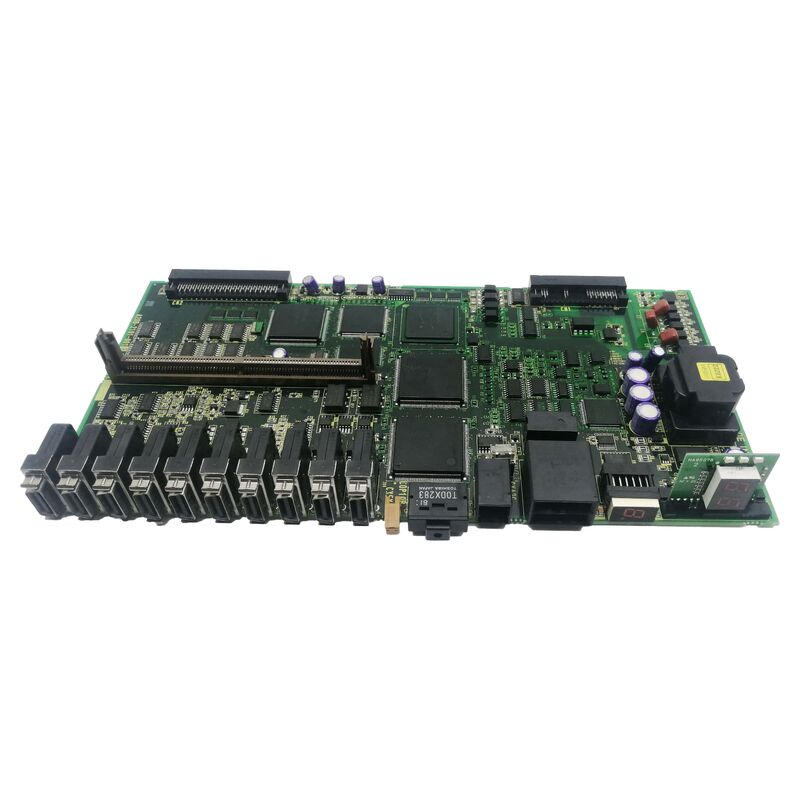

1PC digunakan FANUC A20B-2101-0681 A20B21010681 A2OB-21O1-O681

A20B-2101-0681 FANUC A20B-2101 Series Power Supply Board ¢ Sistem Penggerak CNC / Otomatisasi Industri / PCB Asli Jepang

Papan pasokan listrik dalam seri A20B-2101

Seri A20B-2101 mencakup berbagai papan drive dan power untuk FANUC CNC dan sistem otomatisasi.Papan yang diklasifikasikan sebagai "papan pasokan listrik" melayani fungsi penting untuk menyediakan, tegangan pasokan yang stabil ke sirkuit elektronik dalam modul drive dan CNC hardware assemblies.

Rentang papan catu daya seri A20B-2101 mencakup beberapa aplikasi fungsional yang diketahui:

Papan pasokan listrik Alpha-i PSM:The A20B-2101-0390 family (including /08A and other revisions) is confirmed as the "POWER SUPPLY BOARD W/NOISE FILTER" for the Alpha-i PSM (Power Supply Module) high-power series — providing the 7-segment LED status display and integrated noise filter for PSM unitsPapan yang didokumentasikan dengan baik dalam seri yang sama menetapkan konteks untuk papan pasokan listrik A20B-2101 lainnya.

Papan sumber daya internal modul drive:Papan daya A20B-2101 lainnya memasok 5V internal, 15V, and 24V logic supply rails within servo and spindle amplifier modules — converting from the available DC bus or control supply voltage to the precise voltages needed by the module's logic and interface circuits.

Papan seri Beta-i dan αis:Papan catu daya untuk drive kompak Beta-i SVM1 dan modul seri αis juga muncul dalam penomoran A20B-2101, mendukung kebutuhan distribusi daya sistem drive lengkap.

Informasi Produk Utama

Stabilitas Pasokan Listrik Mengapa Ini Penting untuk Sistem Penggerak

Dalam kabinet penggerak CNC FANUC, kualitas dan stabilitas tegangan pasokan listrik internal secara langsung mempengaruhi keandalan sistem:

Stabilitas pasokan logika:Elektronik kontrol servo amplifier mikroprosesor, driver gerbang, antarmuka encoder memerlukan pasokan 5V dan 3.3V yang stabil dalam toleransi yang ketat.Gelombang tegangan atau transisi pada rel ini menyebabkan kesalahan logika, alarm intermiten, atau perilaku servo yang tidak teratur.

Pasokan gerbang drive:Sirkuit drive gerbang IGBT membutuhkan catu daya bipolar (biasanya +15V/-15V atau +15V) untuk menghidupkan dan mematikan IGBT sepenuhnya.Pasokan drive gerbang yang tidak memadai menyebabkan IGBT beroperasi dalam kejenuhan parsial meningkatkan disipasi panas dan akhirnya menyebabkan kegagalan IGBT.

Isolasi daya kontrol:Papan catu daya internal sering memberikan isolasi antara sisi bus tegangan tinggi dan sisi logika tegangan rendah dari drive.Isolasi ini melindungi elektronik kontrol dari bus-side transients dan menyediakan penghalang galvanik yang aman.

Ketika A20B-2101-0681 power supply board gagal,rel daya internal modul drive terganggu biasanya menyebabkan drive gagal dalam uji daya sendiri atau menghasilkan kode alarm catu daya.

Skenario Aplikasi

Kesalahan catu daya modul drive:Sebuah modul drive FANUC gagal urutan power-on nya. indikator LED mengkonfirmasi tidak ada daya logika internal. input AC sistem drive dan DC bus dikonfirmasi benar.Papan catu daya A20B-2101-0681 diidentifikasi sebagai kesalahan konversi internal DC-DC gagalPenggantian mengembalikan pasokan logika modul dan operasi normal.

Penyelidikan alarm penggerak intermiten:Sebuah sumbu CNC mengembangkan alarm acak yang tidak dapat berkorelasi dengan peristiwa gerak atau kabel eksternal.Pengujian menunjukkan alarm berkorelasi dengan daya keluar A20B-2101-0681 memasuki keadaan sementara singkat di bawah beban termalPenggantian menyelesaikan kesalahan intermiten.

FAQ

T1: Bagaimana saya mengidentifikasi bahwa A20B-2101-0681 adalah komponen yang rusak ketika modul drive tidak memiliki daya internal?

Pertama-tama konfirmasi pasokan eksternal modul yang benar verifikasi tegangan masukan AC dan tingkat bus DC dari PSM.Jika pasokan eksternal dikonfirmasi dan modul masih menunjukkan tidak ada daya logikaDalam modul, A20B-2101-0681 diidentifikasi dengan membaca label nomor bagian.Bandingkan dengan daftar suku cadang modul drive untuk mengkonfirmasi ini adalah papan catu daya untuk modul tertentu.

T2: Apa perbedaan antara "board power supply" dan "power board" dalam terminologi drive FANUC?

Dalam bahasa modul penggerak FANUC: apower board(atau papan kabel) membawa output motor arus tinggi dan koneksi bus DC ia beroperasi pada tegangan bus penuh dengan arus motor.papan pasokan listrikmengkonversi tegangan ke tingkat yang lebih rendah yang dibutuhkan oleh elektronik kontrol ia beroperasi pada tingkat tegangan logis sebagai outputnya, meskipun masukan dapat dari bus DC.A20B-2101-0681 adalah papan catu daya (konverter catu daya internal tegangan rendah), bukan papan daya arus tinggi.

T3: Apakah A20B-2101-0681 digunakan dalam modul amplifier servo, modul spindle, atau modul PSM?

Seri A20B-2101 mencakup semua tiga jenis drive - servo amplifier, amplifier spindle, dan modul catu daya (PSM).Tipe modul host spesifik A20B-2101-0681 dikonfirmasi dari label nomor bagian di dalam modul yang dipasangReferensi silang terhadap daftar suku cadang modul host dalam manual pemeliharaan FANUC.

T4: Apakah mengganti A20B-2101-0681 mempengaruhi parameter drive atau CNC yang tersimpan?

Tidak. papan catu daya internal tidak menyimpan parameter sistem. Mengganti A20B-2101-0681 tidak mempengaruhi pengaturan parameter servo atau spindle CNC.Setelah memasang pengganti dan memulihkan daya, modul drive kontrol elektronik restart menggunakan parameter CNC yang ada yang disimpan di memori utama CNC.

T5: Apakah ada versi revisi dari A20B-2101-0681?

Banyak papan seri A20B-2101 membawa akhiran revisi seperti /01A, /02B yang menunjukkan iterasi pembaruan perangkat keras. Jika label papan yang diinstal menunjukkan revisi tertentu (misalnya, A20B-2101-0681/01A),Perhatikan ini saat mencari penggantiJika tidak ada revisi khusus yang didokumentasikan sebagai wajib dalam catatan pemeliharaan modul drive,revisi terbaru yang tersedia adalah pilihan pengganti yang tepat.
