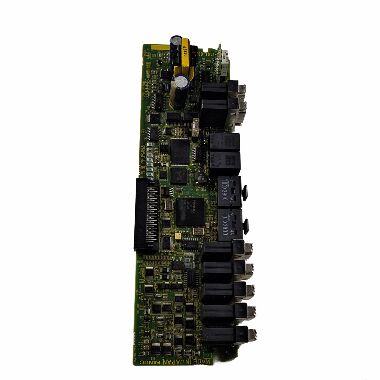

1PC Penggunaan FANUC A20B-2101-0840 A20B21010840 A2OB-21O1-O84O

A20B-2101-0840 ∙ FANUC Power Connection Board ∙ Seri A20B-2101 / Asal Jepang / Sistem Penggerak CNC

Power Connection Board Layer Routing Saat Ini

Dalam arsitektur modul drive FANUC, jenis board yang berbeda menempati lapisan fisik dan listrik yang berbeda.papan koneksi listrik- sebuah papan yang menyediakan koneksi fisik dan listrik untuk sirkuit daya dalam kumpulan drive.

Papan koneksi daya berfungsi sebagai antarmuka antara jalur daya arus tinggi dan berbagai papan fungsional dalam sistem penggerak.Peran mereka berbeda dari papan kontrol (yang menangani pemrosesan sinyal dan komunikasi digital) dan dari papan kabel (yang membawa kabel motor eksternal dan koneksi bus DC)Sebuah papan koneksi daya biasanya:

Jalur rel pasokan listrik internal:Mendistribusikan berbagai tegangan DC (5V, 15V, 24V) dari bagian catu daya ke papan logika dalam perakitan drive.

Memberikan koneksi antar papan:Berfungsi sebagai titik koneksi di mana beberapa papan di dalam modul drive bertukar sinyal daya dan kontrol melalui konektor yang ditentukan.

Mengelola antarmuka sekuensing daya:Mengangkut sinyal dan koneksi daya yang mendukung urutan aktif dan mati yang dikontrol dalam sistem penggerak.

Informasi Produk Utama

Jepang Manufaktur

Semua papan seri A20B-2101 diproduksi di Jepang di bawah standar produksi FANUC.

• Spesifikasi komponen sesuai dengan tujuan desain asli
• Kualitas pembuatan PCB memenuhi toleransi produksi FANUC
• Proses perakitan mengikuti protokol keandalan FANUC untuk perangkat keras otomatisasi industri

For drive power connection boards — which carry internal power distribution and must maintain reliable contact under vibration and thermal cycling in a drive cabinet — Japan-origin manufacturing provides confidence in material and process quality.

Skenario Aplikasi

Kesalahan koneksi daya drive:Sistem penggerak CNC FANUC mengembangkan kesalahan yang dapat dilacak ke papan koneksi daya internal.Penggantian mengembalikan pembagian daya internal drive assembly.

Perbaikan modul drive:Sebuah bengkel layanan yang menggantikan A20B-2101-0840 sebagai bagian dari pembaharuan set drive board yang lengkap.

FAQ

Q1: Bagaimana saya mengkonfirmasi A20B-2101-0840 adalah papan yang benar untuk FANUC drive assembly saya?

Membaca nomor bagian dari label papan di dalam modul drive tertentu.

T2: Apakah mengganti A20B-2101-0840 mempengaruhi parameter CNC?

Tidak. papan koneksi listrik tidak menyimpan CNC servo atau spindle parameter. Mengganti A20B-2101-0840 tidak mempengaruhi nilai parameter yang tersimpan. Setelah memasang papan pengganti,sistem penggerak mengembalikan distribusi daya normal dan CNC menerapkan parameter yang ada melalui antarmuka servo.

T3: Apa tindakan pencegahan ESD yang berlaku untuk A20B-2101-0840?

Pengendalian dengan tali pergelangan tangan anti-statis yang tertanam di permukaan yang aman dari ESD. Transportasi dan penyimpanan dalam kemasan anti-statis.Hindari menyentuh permukaan komponen dan bantalanSelalu matikan sistem sepenuhnya sebelum mengakses papan drive internal.

T4: Prosedur keamanan apa yang berlaku sebelum mengakses A20B-2101-0840 di dalam modul drive?

Modul drive mempertahankan tegangan bus DC di kapasitor mereka setelah daya AC dihapus. Ikuti waktu tunggu debit yang ditentukan dalam manual pemeliharaan FANUC untuk modul yang berlaku.Memverifikasi debit bus DC dengan voltmeter yang dikalibrasi sebelum membuka rumah modul atau menangani setiap papan internal.

T5: Apakah A20B-2101-0840 digunakan dalam aplikasi alat mesin CNC dan penggerak robot?

Seri A20B-2101 digunakan di seluruh drive alat mesin CNC FANUC dan perangkat keras servo drive robot.Aplikasi spesifik dari A20B-2101-0840 tergantung pada kumpulan drive tuan rumah di mana ia dipasang. Konfirmasi tipe sistem host dari dokumentasi modul yang dipasang sebelum memesan.
